Het selecteren van eenkikkervisje pakking tapeHet gaat niet alleen om het kiezen van een boldiameter. Twee afdichtingen met een identiek buitenprofiel kunnen zich heel verschillend gedragen wanneer hun bekledingsmateriaal, interne kern en oppervlaktebehandeling worden gewijzigd.
Voor industriële ovens, fornuizen, branders, ketels en verwarmde ruimtes is de meest nuttige manier om een afdichting te specificeren, deze te beschouwen als een technische combinatie van drie elementen:buitenbekleding, interne kern en afgewerkt profiel.
Het buitenste textiel bepaalt grotendeels de mate waarin de pakking blootgesteld wordt aan de elementen. De kern regelt de compressie en het herstel. De afmetingen van de bol en het uiteinde bepalen hoe de uiteindelijke pakking op de apparatuur past.
BSTFLEX produceertpakkingbanden voor kikkervisjes en hittebestendige afdichtingen voor kikkervisjesmet verschillende bekledingen van glasvezel, silica, keramiek, basalt, aramide en gecoat textiel, gecombineerd met kernconstructies van vezels, roestvrij staal en Inconel.
De termkikkervisje pakking tapeDit beschrijft een reeks flexibele afdichtingsprofielen in plaats van één vaste materiaalspecificatie.
Dit onderscheid is belangrijk bij het zoeken naar vervangende afdichtingen. Een product dat alleen wordt omschreven als "kikkervisjestape" vertelt een ingenieur niet of de afdichting glasvezeltouw, keramische vezels, roestvrijstalen gaas of Inconel-versterking bevat.
Een bruikbare specificatie moet het volgende bevatten:
De afdekking is het zichtbare textiel rondom de lamp. Deze vormt doorgaans ook het platte uiteinde waarmee de pakking aan het apparaat wordt bevestigd.
Afhankelijk van de blootstelling aan hitte, slijtage, stralingswarmte, contact met chemicaliën en de omgevingsomstandigheden tijdens het proces, moeten verschillende afdekmaterialen worden gekozen.
Glasvezel is een praktisch uitgangspunt voor veel industriële thermische afdichtingstoepassingen. Het biedt een flexibele geweven structuur die rond verschillende kernmaterialen kan worden gevormd.
Het belangrijkste voordeel is niet alleen het glasvezel zelf, maar ook het aantal kernconfiguraties dat eronder kan worden gebouwd.
Voor een zachte constructie van volledig vezelmateriaal produceert BSTFLEX deGlasvezelafdekking Glasvezelkern KikkervispakkingDe glasvezelkern zorgt voor een relatief zachte compressiereactie zonder metalen versterking.
Waar meer mechanische ondersteuning nodig is,Glasvezel deksel, roestvrijstalen kern, kikkervisjespakkingcombineert de textielbekleding met een versterkte metalen kern.
Voor toepassingen waarbij een grotere bolverkleining en een lagere sluitkracht vereist zijn,Glasvezelafdekking, roestvrijstalen holle kern, kikkervisjespakkingbiedt nog een andere compressie-eigenschap.
Silicadoek wordt overwogen wanneer de thermische omstandigheden het praktische bereik van standaard glasvezelconstructies overschrijden of wanneer de specificatie een textielbekleding vereist die bestand is tegen hogere temperaturen.
De afdekking kan worden gecombineerd met verschillende kernen in plaats van dat er automatisch overal silica wordt gebruikt voor de pakking.
Bijvoorbeeld, deSilicadoek beklede keramische kern kikkervispakkingcombineert een oppervlak van silicatextiel met een samendrukbare kern van keramische vezels.
Voor toepassingen die een metalen interne versterking vereisen,Hittebestendige pakking met siliconen doekbekleding en Inconel-kernHet maakt gebruik van een andere technische aanpak: het silicadoek is bestand tegen de blootgestelde thermische omgeving, terwijl de Inconel-kern interne metalen ondersteuning biedt.
Keramische textielbekleding wordt gebruikt voor meer veeleisende thermische afdichtingsomstandigheden waarbij een vezelconstructie met hoge temperatuurbestendigheid vereist is.
Ook hier geldt dat de keuze van de kern de eigenschappen van de uiteindelijke pakking beïnvloedt.
DeKeramische stoffen bekleding, keramische kern, kikkervisjespakkingBiedt een volledig keramische textiel-/vezelconfiguratie.
Daarentegen, deKeramische stoffen bekleding, Inconel-kern, kikkervisjespakkingEr wordt gebruik gemaakt van metalen versteviging onder de keramische laag.
Wanneer de toepassing ook aanzienlijke wrijving of mechanische belasting met zich meebrengt, kan een extra metalen kous worden toegevoegd.Inconel kousen, keramische stoffen bekleding, keramische kern, kikkervisjespakkingis ontworpen rond dit meerlaagse constructieconcept.
Een coating of behandeling kan de oppervlakte-eigenschappen van een glasvezelpakking veranderen zonder de onderliggende vezelstructuur aan te tasten.
DeVermiculiet-gecoate glasvezel pakkingtape voor kikkervisjesHet is bedoeld voor industriële thermische afdichting waarbij een behandeld glasvezeloppervlak en een versterkte kernconstructie vereist zijn.
Dit type constructie is relevant voor ovendeuren, ketels, ovens, brandovens en andere apparatuur voor thermische verwerking.
Een siliconencoating voldoet aan andere eisen dan een behandeling met vermiculiet.
Een met siliconen gecoat glasvezeloppervlak kan zorgen voor een gladdere buitenkant, betere verwerkingseigenschappen en extra weerstand tegen bepaalde omgevingsinvloeden.
DeSiliconen gecoate glasvezel kikkervispakkingHet is daarom beter om het als een eigen productfamilie te beschouwen, in plaats van als een vervanging voor elke hittebestendige glasvezelpakking.
Wanneer chemische bestendigheid, oppervlakte-afgifte-eigenschappen of procesreinheid belangrijk zijn, kan met PTFE gecoat glasvezel worden overwogen.
BSTFLEX produceert dePTFE-gecoate glasvezelafdekking, glasvezelkern, kikkervispakkingmet een interne kern van glasvezel.
Omdat PTFE zijn eigen thermische beperkingen heeft, moet deze constructie worden gekozen op basis van de daadwerkelijke combinatie van temperatuur en blootstelling aan chemicaliën, en niet alleen op basis van de temperatuur.
Stralingswarmte zorgt voor een andere uitdaging op het gebied van afdichting dan direct contact met de temperatuur.
Voor apparatuur die aan aanzienlijke stralingsenergie wordt blootgesteld, kan een reflecterend oppervlak in de pakkingconstructie worden opgenomen.
DeGealuminiseerde glasvezel kikkervispakkingcombineert een glasvezeltextielsubstraat met een warmte reflecterend oppervlak voor toepassingen waarbij stralingswarmtebeheersing onderdeel is van de afdichtingseisen.
Basaltvezel biedt een andere optie voor minerale vezels voor industriële thermische afdichting.
DeBasaltstofbekleding, draadgaaskern, kikkervisjespakkingHet combineert de geweven basaltlaag met een interne kern van draadgaas, wat zorgt voor een evenwicht tussen textielflexibiliteit en mechanische versteviging.
In sommige afdichtingsomgevingen wordt meer nadruk gelegd op slijtvastheid en mechanische duurzaamheid dan op het bereiken van de hoogst mogelijke temperatuurbestendigheid.
Onder deze omstandigheden kan een aramide textiel gecombineerd worden met een thermische vezelkern.
DeAramid omhulsel, glasvezel kern, kikkervisje pakking tapeDeze aanpak wordt gebruikt door een buitenlaag van aramide te combineren met een binnenkern van glasvezel.
Bij specificaties voor hittebestendige pakkingen krijgt het buitenmateriaal veel aandacht, maar de kern kan net zo belangrijk zijn.
De kern heeft invloed op hoe gemakkelijk de bol samengedrukt wordt, hoe stevig hij tegen het tegenliggende oppervlak drukt en hoe goed het profiel terugkeert naar zijn oorspronkelijke vorm nadat de deur is geopend.

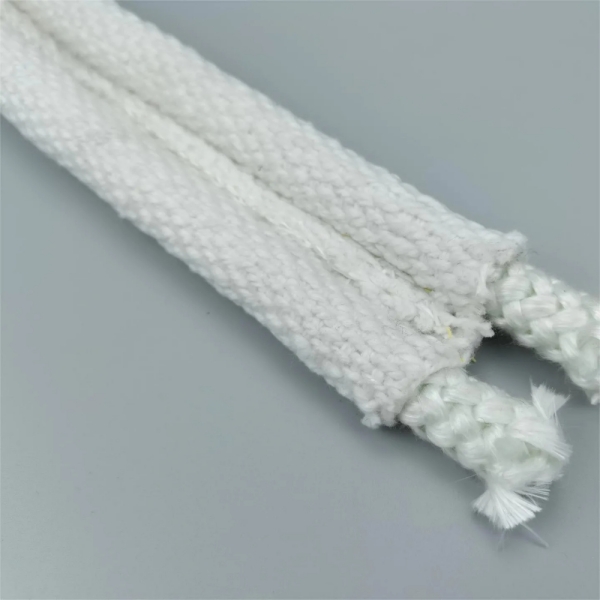

Een kern van glasvezel zorgt voor een zachte, niet-metalen afdichtingsbol. Deze is nuttig in situaties waar flexibiliteit en aanpassingsvermogen belangrijker zijn dan metalen versteviging.
De dichtheid en constructie van de glasvezelkern beïnvloeden de sluitkracht en het compressiegedrag van de uiteindelijke pakking.
Keramische vezels kunnen worden gebruikt wanneer de kern zelf geschikt moet zijn voor meer veeleisende thermische omstandigheden.
Het kan worden gecombineerd met keramisch weefsel of silicadoek, afhankelijk van het vereiste buitenoppervlak en de totale pakkingconstructie.
Een roestvrijstalen kern zorgt voor metalen versteviging in de lamp.
Deze constructie kan zorgen voor een betere structurele ondersteuning en nuttige veerkracht wanneer de pakking herhaaldelijk aan compressiecycli wordt blootgesteld.
Dit is met name relevant voor industriële deuren en panelen die tijdens productie of onderhoud vaak geopend worden.
Een holle metalen kern moet niet worden verward met een conventionele massieve of dichte gaaskern.
De open structuur in het midden zorgt ervoor dat de bol gemakkelijker inklapt onder druk. Dit kan de kracht verminderen die nodig is om de apparatuur te sluiten, terwijl de pakking zich aanpast aan grotere variaties in de afdichtingsopening.
Om die reden, eenholle kern kikkervisje pakkingKan met name handig zijn bij grote deuren, inspectieluiken en oneffen aansluitvlakken.
Inconel-versterking wordt overwogen wanneer de metalen kern zelf moet functioneren in een thermisch veeleisendere omgeving.
Het kan worden gecombineerd met silica- of keramische afdekkingen om een pakking te creëren waarbij zowel het externe textiel als de interne versterking zijn geselecteerd voor zware omstandigheden.
Kernen van draadgaas bieden een nuttige balans tussen metalen versterking en samendrukbaarheid.
De legering van het gaas, de draaddiameter, de breidichtheid en de kerngeometrie kunnen allemaal van invloed zijn op hoe de lamp reageert onder belasting.
| Bouw | Primaire Chakteristisch | Typische selectiereden |
|---|---|---|
| Glasvezel + glasvezelkern | Zachte, niet-metalen compressie | Algemene thermische deurafdichting |
| Glasvezel + roestvrijstalen kern | Versterkte lamp | Herhaalde compressie en mechanische ondersteuning |
| Glasvezel + holle roestvrijstalen kern | Hoge samendrukbaarheid | Lagere sluitkracht en ongelijke openingen |
| Silica + keramische kern | Vezelconstructie voor hoge temperaturen | Veeleisende thermische apparatuur |
| Silica + Inconel-kern | Hittebestendige afdekking met metalen versterking | Extreme thermische en mechanische omstandigheden |
| Keramiek + keramische kern | Textiel-/vezelsysteem voor hoge temperaturen | Ovens en fornuizen |
| Keramische + Inconel-kern | Hittebestendige bekleding met versterkte kern | Thermische apparatuur die metalen ondersteuning vereist |
| PTFE-glasvezel + glasvezelkern | Gecoat oppervlak en zachte kern | Chemische of processpecifieke omgevingen |
| Gealuminiseerd glasvezel | Reflecterend buitenoppervlak | Blootstelling aan stralingswarmte |
| Basalt + draadgaaskern | Mineraal textiel met versterking | Thermische en mechanische afdichting |
| Aramide + glasvezelkern | Duurzaam textiel met een zachte vezelkern | Toepassingen waarbij slijtage een rol speelt |
Een van de meest voorkomende aankoopfouten is het bestellen van een vervangende pakking uitsluitend op basis van de buitendiameter.
Beschouw drie pakkingen met dezelfde nominale boldiameter:
Hoewel hun buitenafmetingen op elkaar lijken, kan de kracht die nodig is om elke lamp samen te drukken aanzienlijk verschillen.
Dit heeft invloed op de sluitdruk van de deur, het afdichtingscontact en het gedrag op lange termijn.
Bij vervangingsprojecten dient de oorspronkelijke kernconstructie daarom, waar mogelijk, te worden geïdentificeerd.
Het bulb-and-tail-profiel is met name handig wanneer een samendrukbare afdichting mechanisch bevestigd moet blijven aan een deur, kozijn, luik of paneel.
Typische industriële toepassingen zijn onder meer:
Een industriële ovendeur vormt zowel een thermisch als een mechanisch afdichtingsprobleem.
De pakking kan duizenden compressiecycli ondergaan, terwijl het deurkozijn zelf uitzet en krimpt als gevolg van temperatuurschommelingen.
Een zachte glasvezelkern kan geschikt zijn wanneer een lage sluitkracht en conformiteit prioriteit hebben. Een roestvrijstalen kern kan worden gekozen wanneer extra mechanische veerkracht vereist is. Een holle metalen kern kan een andere optie bieden wanneer aanzienlijke compressie nodig is.
Daarom is het vaak niet voldoende om alleen "glasvezel ovendeurpakking" te specificeren voor een op maat gemaakte vervanging.
Bij oventoepassingen ligt de nadruk meer op het temperatuurvermogen van het materiaal.
Afhankelijk van de feitelijke blootstelling kan glasvezel worden vervangen of aangevuld met met vermiculiet behandeld glasvezel, silica of keramische textielconstructies.
Ook de interne kern moet in overweging worden genomen. Een hittebestendige buitenmantel maakt niet automatisch elke interne kern geschikt voor dezelfde bedrijfsomgeving.
Het gehele pakkingsysteem moet als een complete constructie worden beoordeeld.
Ovens en warmtebehandelingssystemen kunnen hoge temperaturen combineren met frequente thermische cycli en dimensionale bewegingen.
Silica- en keramische textielbekledingen zijn in deze omgeving bijzonder relevant, terwijl opties met een kern van keramische vezels en Inconel het mogelijk maken de interne constructie af te stemmen op de gebruiksomstandigheden.
Temperatuur is niet de enige factor waarmee rekening moet worden gehouden bij het afdichten van luchtkanalen en kleppen.
Trillingen, druk, oppervlakteoriëntatie, openingsfrequentie en chemische samenstelling van het procesgas kunnen ook van invloed zijn op de materiaalkeuze.
Een profiel met een holle kern kan nuttig zijn wanneer de uitlijning van panelen varieert, terwijl een versterkte metalen kern de voorkeur kan hebben wanneer de pakking wordt blootgesteld aan herhaalde mechanische belasting.
Een praktische selectieprocedure moet beginnen met de apparatuur zelf, en niet met catalogusmateriaal.
Noteer de normale continue temperatuur, de verwachte piektemperatuur en of de pakking direct wordt blootgesteld aan heet gas, stralingswarmte of alleen de temperatuur van het frame van de apparatuur.
Controleer op oliën, chemicaliën, vocht, slijtage, stof, procesverontreiniging en stralingswarmte.
Meet de opening in de daadwerkelijk gesloten positie. Controleer indien mogelijk meerdere punten rondom de deur, aangezien de opening niet overal even groot hoeft te zijn.
De lamp moet voldoende samengedrukt worden om contact te houden zonder een te grote sluitkracht te genereren.
Kies glasvezel, silica, keramiek, basalt, aramide of een geschikt gecoat textiel afhankelijk van de omgevingsomstandigheden.
Kies een kern van vezel, roestvrij staal, hol roestvrij staal, Inconel of een ander materiaal, afhankelijk van de vereiste stevigheid, herstelvermogen en temperatuurbestendigheid.
De breedte en dikte van de staart moeten compatibel zijn met de bevestigingsstrip, schroeven, klinknagels, klemmen, bouten of het montageprofiel dat op de apparatuur wordt gebruikt.
Voor een nieuwe of vervangendekikkervisje pakking tapeHet verstrekken van volledige toepassingsgegevens verkleint het risico op het kiezen van de verkeerde constructie.
Standaard cataloguscombinaties zijn nuttige uitgangspunten, maar ze dekken niet elk industrieel afdichtingsprobleem.
BSTFLEX kan aangepaste pakkingconstructies voor kikkervisjes ontwikkelen door het materiaal van de buitenmantel, de coating, de interne kern, de diameter van de bol, de breedte van de staart en het afgewerkte profiel aan te passen.
Hierdoor kan een OEM of onderhoudstechnicus een pakking specificeren die is afgestemd op de daadwerkelijke gebruiksomstandigheden, in plaats van één standaardconstructie te accepteren.
De technische logica kan als volgt worden samengevat:
Dekselmateriaal + Kernconstructie + Profielgeometrie + Toepassingsomstandigheden = Afgewerkte kikkervisjespakking
Tadpole-afdichtingstape is een flexibel afdichtingsprofiel dat bestaat uit een samendrukbare bol en een plat montagegedeelte. De term kan verwijzen naar veel verschillende combinaties van buiten- en binnenlagen, en niet naar één specifiek materiaal.
Gangbare opties zijn onder andere glasvezel, silica, keramiek, basalt en aramidevezels, evenals glasvezel met een siliconen-, PTFE-, vermiculiet- of gealuminiseerde oppervlakteconstructie.
Afhankelijk van het ontwerp kan de lamp glasvezel, silica- of keramische vezels, roestvrijstalen gaas, hol roestvrijstalen gaas, Inconel-gaas of een andere speciaal ontwikkelde kern bevatten.
Vezelkernen bieden over het algemeen een lagere compressie dan dichte metalen versterkingen, hoewel de werkelijke stevigheid afhangt van de dichtheid en constructie van de kern. Holle metalen kernen kunnen ook een hoge samendrukbaarheid met metaalachtige veerkracht bieden.
Een holle kern is handig wanneer de lamp sterk moet worden samengedrukt, de apparatuur een beperkte sluitkracht heeft of de afdichtingsopening rond de deur of het paneel varieert.
Inconel-kernmaterialen worden overwogen voor veeleisende thermische toepassingen waarbij de metalen versterking zelf bestand moet zijn tegen hoge temperaturen en mechanische stabiliteit moet bezitten.
Ja. Het combineren van verschillende materialen is een van de belangrijkste voordelen van de constructie van een tadpole-pakking. Silica kan worden gecombineerd met keramische of Inconel-kernen, keramisch weefsel kan worden gecombineerd met keramische of metalen kernen, en glasvezel kan worden gecombineerd met vezel-, roestvrijstalen of holle metalen kernen.
Ja. Een bestaande pakking, een dwarsdoorsnedetekening, foto's en afmetingen van de apparatuur kunnen worden gebruikt om een OEM- of vervangingsprofiel te ontwikkelen.
Er bestaat geen universeel afdichtingstape dat voor elke oven, fornuizen, smeltoven of thermische behuizing het beste is. De juiste oplossing hangt af van hoe de deksel, de kern en het profiel samenwerken onder de daadwerkelijke bedrijfsomstandigheden.
BSTFLEX produceert op maat gemaakte productenkikkervispakkingen, kikkervisafdichtingen en kikkervispakkingtapeswaarbij gebruik wordt gemaakt van diverse textielmaterialen, coatings, vezelkernen en metalen versterkingsopties.
Bekijk het completeBSTFLEX Tadpole-pakkingen en -afdichtingenOf stuur ons uw bestaande pakkingmonster, tekening, bedrijfstemperatuur, bulbdiameter, staartbreedte en benodigde hoeveelheid voor beoordeling en offerte.
