De term kikkervispakkingkoord kan verwarrend zijn omdat twee verschillende producten vergelijkbare vezels voor hoge temperaturen kunnen bevatten. Een conventioneel pakkingkoord wordt meestal geleverd als een rond, vierkant of rechthoekig afdichtingskoord. Een kikkervispakking met koordkern gebruikt een koord in een genaaid bol-en-staartprofiel.

Bij een kikkervisconstructie vormt het koord de samendrukbare inwendige kern. Het buitenste textiel wikkelt zich om die kern om de afdichtingsbol te creëren, terwijl een verlengde textielstaart voor een dedicated montagegedeelte zorgt.

Dit onderscheid is belangrijk bij het inkopen van vervangingsafdichtingen voor industriële ovendeuren, toegangspanelen voor ovens, boilers, droogovens en thermische verwerkingsapparatuur. Bestellen met alleen de woorden “glasvezelkoord” of “pakkingkoord” kan resulteren in een heel ander profiel dan de originele afdichting.

BSTFLEX fabriceert kikkervispakkingen en kikkervisafdichtingen op maat met verschillende textielbekledingen, vezelkernen en metalen kernconstructies voor OEM- en vervangingstoepassingen.

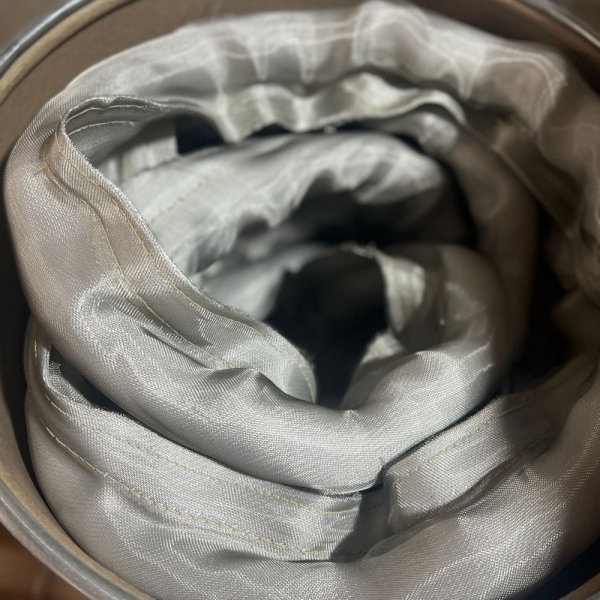

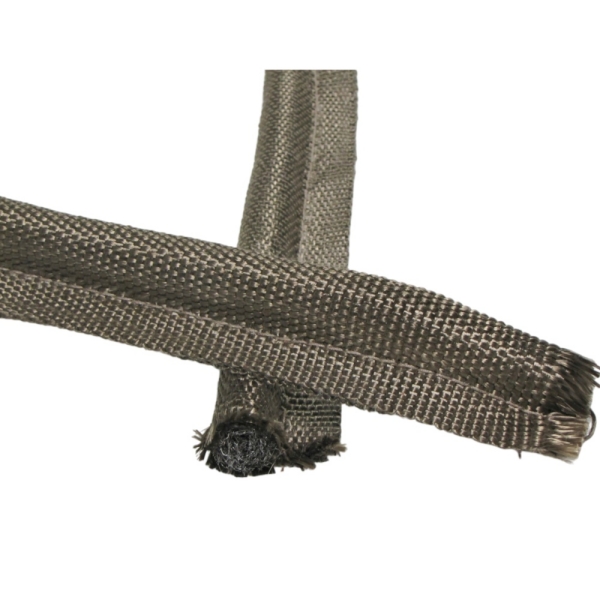

Wat is een kikkervispakking met koordkern?

Een kikkervispakking met koordkern bevat een buigzaam textielkoord in het bolgedeelte van de pakking.

Het koord vervult een andere functie dan de buitenste bekleding:

Het koord zelf kan gevlochten, getwijnd, gestrikt/gebreid of geproduceerd zijn met een andere vezelconstructie, afhankelijk van de toepassing en de fabricagespecificatie.

Om deze reden is “koordkern” nauwkeuriger dan simpelweg “vezelkern” vermelden wanneer de inwendige constructie daadwerkelijk als een koord is gefabriceerd.

Kikkervispakkingkoord vs. Standaard pakkingkoord

Een standaard pakkingkoord en een kikkervispakking met koordkern kunnen vergelijkbare vezels gebruiken, maar hun geometrie en installatiemethoden zijn verschillend.

Als de originele uitrusting gebruikmaakt van een platte stoffen staart bevestigd aan een afgeronde afdichtingsbol, moet deze normaliter worden gespecificeerd als een kikkervisafdichting in plaats van als los afdichtingskoord.

Kikkervisafdichting met glasvezelkoordkern

Een kikkervisafdichting met glasvezelkoordkern gebruikt glasvezelkoord in de afdichtingsbol.

Deze constructie biedt een niet-metalen interne structuur met nuttige flexibiliteit en samendrukbaarheid. Het exacte gedrag hangt af van de koorddiameter, de vezelconstructie, de dichtheid en de manier waarop de buitenbekleding rond de kern is genaaid.

Een glasvezelkoordkern kan worden overwogen wanneer de pakking het volgende vereist:

• Flexibele compressie
• Een niet-metalen interne kern
• Vormbaarheid rond deurkozijnen
• Compatibiliteit met geweven glasvezel of gecoate glasvezelbekledingen
• Aangepaste bolafmetingen

BSTFLEX gebruikt al een glasvezelkoordkern in de PTFE Coated Fiberglass Cover Fiberglass Core Tadpole Gasket . In deze constructie vormt het koord de interne bol, terwijl de met PTFE gecoate glasvezel het blootgestelde werkoppervlak vormt.

Glasvezelkoordkern versus algemene glasvezelvezelkern

Deze termen mogen niet automatisch als identiek worden beschouwd.

Een glasvezelvezelkern beschrijft de materiaalfamilie, maar vertelt de koper mogelijk niet hoe de interne structuur is geproduceerd. Een glasvezelkoordkern geeft specifiek aan dat de bol een koordconstructie bevat.

Vraag voor vervangingswerk het volgende:

• Is de kern daadwerkelijk gevlochten of getwijnd koord?
• Wat is de koorddiameter?
• Wat is de kerndichtheid?
• Is het koord zacht, van middelmatige dichtheid of strak verpakt?
• Is het koord zelf rond of heeft het een andere vorm?

Deze details kunnen de sluitkracht en het compressiegedrag beïnvloeden, zelfs wanneer twee afgewerkte bollen vergelijkbare buitenafmetingen hebben.

Kikkervisafdichting met siliciumdioxidetouwkern

Een kikkervisafdichting met siliciumdioxidetouwkern gebruikt een touw op basis van siliciumdioxide in de bol.

Dit type kern kan worden overwogen voor toepassingen die een glasvezelconstructie vereisen die tegen aanzienlijk hogere temperaturen kan dan conventioneel glasvezel, op voorwaarde dat de complete pakkingbekleding, stiksels en andere componenten eveneens geschikt zijn voor de werkomgeving.

Siliciumdioxidetouw kan worden gecombineerd met een geschikte hittebestendige bekleding, afhankelijk van de vereiste thermische en mechanische omstandigheden.

Bij het specificeren van dit type pakking mag u er niet van uitgaan dat een siliciumdioxidekern de complete pakking automatisch geschikt maakt voor de maximaal gepubliceerde temperatuur van de ruwe siliciumdioxidevezel. De uiteindelijke eenheid moet als een systeem worden beoordeeld.

Kikkervisafdichting met keramische touwkern

Een kikkervisafdichting met keramische touwkernmaakt gebruik van een keramisch vezeltouw voor hoge temperaturen in de bol.

Het kan worden overwogen voor veeleisende oven-, kiln- en warmtebehandelingstoepassingen waarbij de kern zelf moet zijn gebaseerd op een vezelmateriaal voor hoge temperaturen.

Belangrijke specificatiedetails zijn onder meer:

• Keramisch vezeltype
• Touwlengte / Touwconstructie
• Kern diámetro / Kerndiameter
• Kerndichtheid
• Versteviging indien gebruikt
• Materiaalsoort bekleding / Omhulselsmateriaal
• Naaimateriaal

Beschrijf niet elke keramische vezelkern als een keramische touwkern, tenzij het interne component daadwerkelijk in touwvorm is gemaakt.

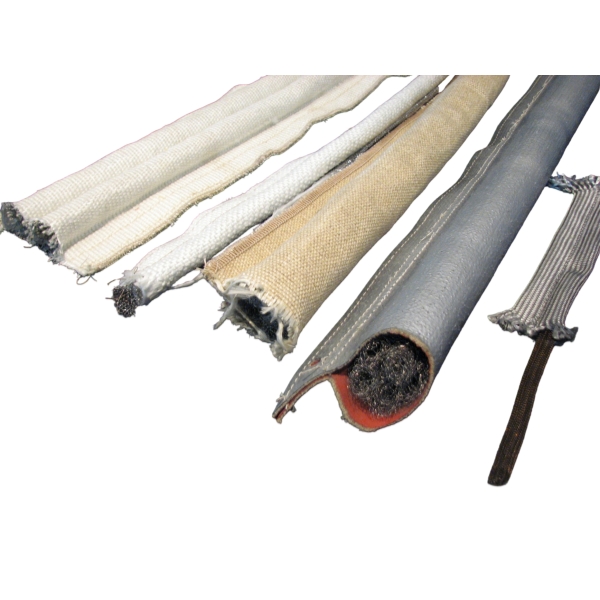

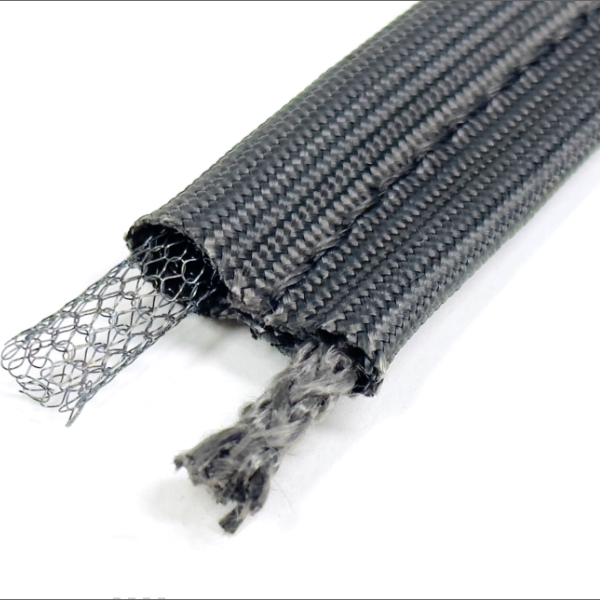

Touwkern vs roestvrijstalen gaaskern

Constructies met een touwkern en een metalen gaaskern voldoen aan verschillende mechanische vereisten.

BSTFLEX produceert ook roestvrijstalen kern kikkervisafdichtingen en holle roestvrijstalen kern kikkervisafdichtingen voor toepassingen waarbij een metallische kern de voorkeur heeft.

Hoe touwdichtheid de prestaties van afdichtingen verandert

De materiaamnaam alleen bepaalt niet hoe een touwkernbal zich gedraagt.

Een losjes geconstrueerd touw kan anders vervormen dan een dicht gevlochten touw van dezelfde nominale diameter. De omliggende textielhoes beïnvloedt ook de afgewerkte bal omdat deze uitzetting beperkt en het uiteindelijke profiel beheerst.

Voor OEM-toepassingen kunnen belangrijke variabelen omvatten:

• Touwconstructie
• Kern dichtheid
• Vezeltype
• Touwdiameter
• Diameter van de afgewerkte bol
• Mantelspanning
• Steekpositie
• Geïnstalleerde compressie

Als de compressiekracht cruciaal is, evalueer dan de afgewerkte pakking in plaats van alleen te vertrouwen op de specificatie van het interne touw.

Hoe de touwmaat van de tadpole-pakking te specificeren

De touwdiameter is niet noodzakelijk hetzelfde als de uiteindelijke buitendiameter van de tadpole-bol.

De buitenmantel, plooien, naden en constructiemethode dragen allemaal bij aan de uiteindelijke pakkingafmetingen.

Een volledige maatspecificatie moet daarom het volgende omvatten:

Kerndiameter is niet hetzelfde als boldiameter

Dit onderscheid is vooral belangrijk bij het vervangen van een bestaande pakking.

Een touw kan zich bijvoorbeeld binnen verschillende lagen stof bevinden, waardoor de afgewerkte buitenbol groter is dan de nominale touwdiameter. Een versleten bol kan er na langdurige compressie ook kleiner uitzien.

Geef bij het voorbereiden van een vervangende RFQ aan of de afmeting verwijst naar:

• Interne touwdiameter
• Diameter van de afgewerkte bol
• Geïnstalleerde samengeperste hoogte
• Totale profielbreedte

Gebruik deze afmetingen niet door elkaar.

Het vervangen van een tadpole-afdichting met touwkern

Een gebruikte pakking moet worden beschouwd als referentiemateriaal in plaats van als een perfecte weergave van het oorspronkelijke nieuwe profiel.

Noteer het volgende voordat u de vervanging selecteert:

• Mantelmateriaal
• Zichtbare kernconstructie
• Hoogte en breedte van de bulp
• Breedte van de staart
• Totale profielbreedte
• Gesloten opening van de apparatuur
• Montagemethode
• Totale pakkingroute
• Bedrijfstemperatuur

Als de oude touwkern permanent is samengedrukt, kan het aanhouden van de huidige afmeting leiden tot een te kleine vervanging.

Identificeer touwmateriaal niet alleen op basis van uiterlijk

Een witte of gebroken witte textielkern kan bestaan uit glasvezel, silica, keramische vezel of een ander materiaal. Visuele inspectie alleen is niet voldoende om de vezelsamenstelling of temperatuurbestendigheid te bevestigen.

Gebruik indien beschikbaar de originele technische specificatie. Als de oorspronkelijke constructie onbekend is, geef dan de toepassingsomstandigheden op en markeer het materiaal als onbekend in plaats van een aangenomen specificatie toe te kennen.

Toepassingen voor industriële oven deuren

Tadpole-afdichtingen met touwkern zijn handig rond industriële ovendeuren waar een flexibele bulp rondom contact moet houden terwijl de staart mechanisch wordt vastgehouden.

Typische overwegingen zijn onder meer:

• Sluitkracht van de deur
• Variatie in opening
• Openingsfrequentie
• Temperatuurcycli
• Hoekgeometrie
• Ontwerp van de montagestrip

Een glasvezeltouwkern kan een praktische optie zijn wanneer de temperatuur en de mechanische omstandigheden geschikt zijn voor een constructie op basis van vezels.

Toepassingen voor ovens en smeltovens

Voor ovens en smeltovens moet de daadwerkelijke temperatuur op de pakkinglocatie worden vastgesteld voordat glasvezel-, silica- of keramisch touw wordt gekozen.

Kernmateriaal voor hogere temperaturen lost niet automatisch problemen op die worden veroorzaakt door:

• Directe blootstelling aan vlammen
• Lekkage van heet gas
• Buitensporige samendrukking
• Scherpe bevestigingsranden
• Foutte uitlijning van de deur
• Mechanische slijtage

De mantel, kern, stiksels en het montagesysteem moeten allemaal samen worden beoordeeld.

Afdichting van boilers en toegangsdeuren

Toegangsdeuren van boilers en inspectiepanelen kunnen ook gebruikmaken van afdichtingen met een bulp en staart wanneer het ontwerp van de apparatuur een samendrukbare omtreksafdichting met een mechanisch vastgehouden staart vereist.

Geef voor deze toepassingen de bedrijfstemperatuur, drukcondities, deurgeometrie en eventuele lekgraad op bij de RFQ.

Een textielen tadpole-afdichting mag niet automatisch worden omschreven als drukbestendig of gasdicht zonder passende systeemvalidatie.

Wanneer moet u kiezen voor een touvkern in plaats van een holle metalen kern?

Een touvkern kan de voorkeur hebben wanneer het ontwerp vraagt om een flexibele, op textiel gebaseerde interne structuur zonder metalen gaas.

Een holle metalen kern is mogelijk geschikter wanneer een open metalen middenstructuur en andere hersteleigenschappen vereist zijn.

De beslissing moet gebaseerd zijn op de daadwerkelijke vereisten voor compressie en sluitkracht in plaats van aan te nemen dat de ene constructie universeel zachter of beter is.

Productie van kikkervisjepakking met touwkern op maat

Voor OEM- en vervangingsprojecten kan BSTFLEX verschillende combinaties evalueren van:

• Omhullend materiaal
• Materiaal van de touwkern
• Kerndiameter
• Kogeldikte
• Staartbreedte
• Totale profiel
• Gereed lengte
• Montageconfiguratie

Maatwerkfabricage kan beginnen vanaf een dwarsdoorsnedetekening, maatwerkspecificatie of bestaand monster.

Voor bredere opties voor OEM-ontwikkeling kunt u de BSTFLEX Custom Tadpole Gasket Manufacturer pagina bekijken.

RFQ-checklist voor kikkervisjepakking met touwkern

Veelgestelde vragen

Wat is een kikkervisjepakkingkoord?

De term verwijst over het algemeen naar een kikkervisjepakking die een koordvormige kern gebruikt in zijn samendrukbare bulb. De afgewerkte pakking bevat nog steeds een textielomhulling en bevestigingsstaart, dus deze verschilt van een gewone losse pakkingsnoer.

Welke koordmaterialen kunnen worden gebruikt in een kikkervisjepakking?

Afhankelijk van de vereiste constructie kunnen koordkernen glasvezel, silica of keramische vezel bevatten. Het juiste materiaal hangt af van de bedrijfstemperatuur, compressievereisten en het volledige pakkingontwerp.

Is een glasvezelkoordkern hetzelfde als een glasvezelkikkervisjepakking?

Niet noodzakelijkerwijs. Glasvezel kan verwijzen naar de buitenomhulling, de interne kern of beide. De offerteaanvraag moet de omhulling en kern afzonderlijk identificeren.

Kan een koordkern worden vervangen door roestvrij staalgaas?

Een metalen gaaskern kan in sommige ontwerpen worden gebruikt, maar deze moet niet automatisch worden beschouwd als een directe vervanging. De twee constructies kunnen verschillende compressie-, herstel- en mechanische eigenschappen hebben.

Hoe meet ik een kikkervisjepakking met koordkern?

Noteer de hoogte en breedte van de afgewerkte bulb, de afmetingen van de staart, de totale profielbreedte en de geïnstalleerde spleet. Als de koorddiameter bekend is, noteer deze dan apart van de diameter van de afgewerkte bulb.

Kan BSTFLEX op maat gemaakte kikkervisjepakkingen met koordkern produceren?

Ja. Koordmateriaal, bulfafmetingen, staartbreedte, omhullingconstructie en afgewerkte lengte kunnen worden beoordeeld op basis van tekeningen, monsters en toepassingsvereisten.

Vraag een op maat gemaakte kikkervisjepakking met koordkern aan

BSTFLEX produceert op maat gemaakte kikkervisjepakkingen met koordkern, kikkervisjepakkingen en pakkingprofielen voor hoge temperaturen voor industriële apparatuur.

Stuur voor een bestaande toepassing de pakkingdoorsnede, bulb- en staartafmetingen, gesloten spleet, bedrijfstemperatuur en beschikbare monsterinformatie.

Lever voor nieuwe OEM-apparatuur de verbindingstekening, vereiste compressieruimte, voorkeur voor omhulling, materiaal van de koordkern en verwachte hoeveelheid.

Neem contact op met BSTFLEX voor een offerte voor een op maat gemaakte kikkervisjepakking met koordkern.
