Een flensbeschermer kan weliswaar om een aansluiting passen, maar toch lastig te installeren of te verwijderen zijn. De behuizing kan de flens weliswaar vrijlaten, maar een zijpaneel kan een uitstekende stijl raken, een vergrendeling kan tegen een pijpsteun aanlopen of het scharnierende gedeelte kan tegen een muur botsen voordat het ver genoeg open kan.
Om de afmetingen van roestvrijstalen flensbeschermers te bepalen, moet u de afmetingen van de gemonteerde flens, het profiel dat door elke opening in het zijpaneel loopt en de benodigde ruimte voor het plaatsen, sluiten, openen en verwijderen van de afdekking noteren.De nominale pijpdiameter is een uitgangspunt, geen volledige specificatie voor de beschermkap.

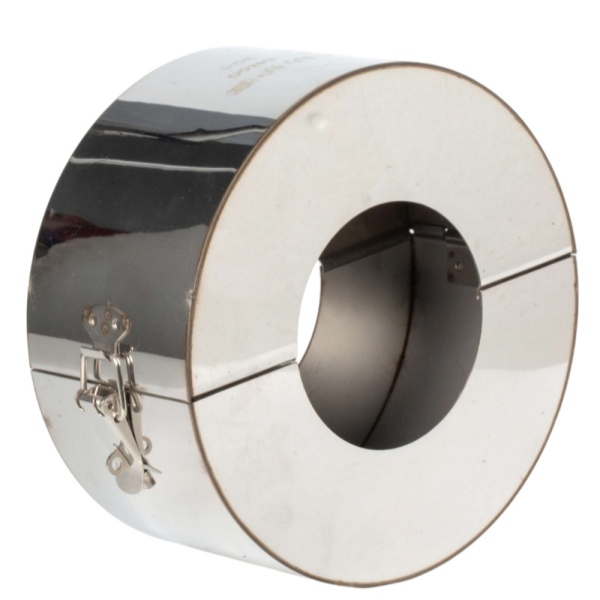

BSTFLEXFlensbeschermers van roestvrij staalGebruik een metalen behuizing met ringvormige zijpanelen, een scharnierende opening en een vergrendeling. De volgende meetlijst is bedoeld voor de beoordeling van offertes en tekeningen; de uiteindelijke fabricageafmetingen en spelingen moeten voor de gekozen assemblage worden bevestigd.
Bepaal de flensnorm, de nominale maat, de drukaanduiding en het type aansluiting voordat u de afmetingen opneemt. Vermeld de exacte normaanduiding in plaats van de aansluiting alleen te omschrijven als een Amerikaanse, Europese of Japanse flens.
BSTFLEX gebruikt de flensafmetingen volgens HG/T 20592 als referentie voor de dimensionering. Andere flensnormen kunnen worden geraadpleegd aan de hand van de relevante tekeningen en geïnstalleerde afmetingen. De flensdrukaanduiding geeft de leidingaansluiting aan; deze bepaalt niet de drukclassificatie voor de externe beschermkap.
Meet de verbinding in gemonteerde toestand, met de moeren, ringen en bouten op hun plaats. Let op eventuele afstandhouders, adapters of instrumentaansluitingen tussen de flenzen. Markeer kenmerken die afwijken van de referentietekening in plaats van ervan uit te gaan dat de standaard flensafmetingen de gehele installatie beschrijven.
Gebruik consequent millimeters of inches en markeer de meetpunten op een schets. Maak met name onderscheid tussen de breedte van het flenspaar en de totale ruimte die de bevestigingsmiddelen innemen.
| meting | Wat moet je vastleggen? | Wat het helpt controleren |
|---|---|---|
| Buitendiameter van de flens | De buitendiameter van elke flens. Noteer beide waarden als ze verschillen. | De benodigde ruimte binnenin de cilindrische behuizing van de beschermkap. |
| Gemonteerde flensbreedte | De axiale afstand tussen de buitenste achterzijden van de twee flenzen, exclusief uitstekende bevestigingsmiddelen. Markeer deze referentievlakken op de schets. | De basisbreedte van de verbinding vóór het controleren van moeren, bouten en andere uitsteeksels. |
| Bevestigingsuitsteeksels | Hoe ver moeren, ringen en uiteinden van bouten uitsteken voorbij de flens. Vermeld alles wat buiten de flensomtrek uitsteekt. | Mogelijke interferentie met de zijpanelen of de buitenschaal. |
| Profiel op elke zijpaneelpositie | De buitendiameter van de buis en eventuele naaf, huls, coating of andere kenmerken bij de beoogde opening aan elke zijde. | De vereiste openingsvorm en speling aan beide uiteinden van de beschermkap. |
| Obstakels in de buurt | Afstanden tot steunpunten, muren, aangrenzende leidingen, klephuizen, actuatoren en isolatie die blijven zitten. | Of de gesloten behuizing en het bijbehorende beslag in de beschikbare ruimte passen. |
| Ruimte openen en verwijderen | De beschikbare toegangsrichtingen en beperkingen rondom het scharnier en de vergrendeling. Voeg een bredere installatiefoto toe. | Of de beschermkap gemonteerd en verwijderd kan worden, en niet alleen om de verbinding heen gesloten kan worden. |
Dit zijn aansluitmaten, geen afmetingen van de uiteindelijke beschermkap. De buitendiameter van de flens is niet gelijk aan de buitendiameter van de beschermkap, en de gemeten breedte van de montage mag niet automatisch de uiteindelijke afstand tussen de zijpanelen worden.
De ringvormige zijpanelen zijn de gedeelten rond de pijpopeningen. Ze steken naar binnen uit de buitenste behuizing, waardoor hun positie moet worden gecontroleerd ten opzichte van kenmerken die een open zijpaneel niet zou omsluiten.
Controleer elk uiteinde afzonderlijk. Een rechte buis aan de ene kant en een klephuis of flensnaaf aan de andere kant kunnen verschillende profielen hebben. Noteer de diameter op de beoogde locatie van het zijpaneel, niet zomaar op het dichtstbijzijnde zichtbare gedeelte van de buis.
Geef ook aan waar de isolatie of bekleding stopt. Vermeld of deze buiten de beschermkap blijft, door een opening loopt of wordt verwijderd volgens het overeengekomen installatieplan. Laat die beslissing niet aan de installateur over nadat de beschermkap is vervaardigd.

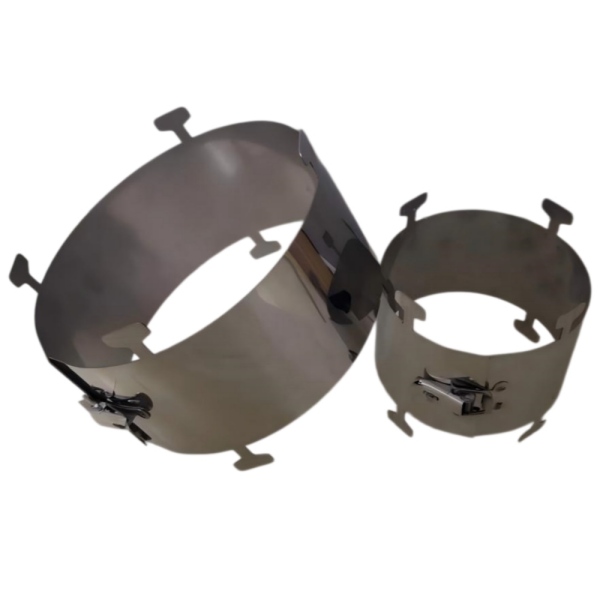

Voor een alternatief met open zijkanten, vergelijk de constructie vanroestvrijstalen bandvormige flensbeschermersZijpanelen veranderen de afdekkingsgeometrie en de pasvormvereisten; hun aanwezigheid alleen garandeert geen betere bescherming tegen sproeien of een betere drukdichtheid.
Controleer de maximale buitenafmetingen van de voorgestelde constructie, inclusief het scharnier en de vergrendeling. Een diameter die tussen twee buizen past, kan nog steeds onvoldoende ruimte overlaten voor het sluitmechanisme. Geef de beoogde oriëntatie ten opzichte van nabijgelegen apparatuur aan.
Controleer de toegang voor de hand van de gebruiker en de beweging van de vergrendeling, evenals de bewegingsruimte van het scharniergedeelte. Een opening naast een gesloten deksel is niet per se voldoende om het te openen. Markeer, indien de oriëntatie beperkt is, de beoogde scharnierzijde en vergrendelingszijde op de tekening.
Houd rekening met de route die de open behuizing aflegt naar de aansluiting en weer omhoog wordt getild. Neem vaste steunen, aangrenzende kleppen en alle apparatuur die niet verplaatst kan worden tijdens routineonderhoud mee in de berekening. Bekijk bij een klepaansluiting de beweging van de hendel of actuator los van de openingsbeweging van de beschermkap.
Ter illustratie: twee verder identieke flensverbindingen kunnen een verschillende oriëntatie van de beschermkap vereisen wanneer de ene zich naast een muur bevindt. De aansluitmaten kunnen identiek zijn, terwijl de beschikbare ruimte voor de opening dat niet is. Daarom is het belangrijk dat een close-upfoto van de flens vergezeld gaat van een overzichtsfoto.
Geef de afmetingen precies zoals ze zijn opgemeten, in plaats van bij elke waarde een niet-gespecificeerde marge op te tellen. De leverancier moet weten welke cijfers betrekking hebben op de aansluiting en welke op de door u gewenste afwerking.
Bij installaties voor gebruik bij hoge temperaturen, moet worden vastgelegd of de metingen zijn uitgevoerd toen het systeem koud was en moeten de bedrijfsomstandigheden worden vermeld. Geef eventuele verwachte bewegingen aan waarmee de projectingenieur rekening moet houden bij het ontwerp van de beschermkap. Materiaalkeuze, pasvorm, fabricagetoleranties en toegankelijkheid voor de installatie moeten gezamenlijk worden beoordeeld.
Een bredere pijpopening of een grotere behuizing is niet automatisch een betere oplossing. Het verandert de dekking en de positionering van de beschermkap. Bepaal de benodigde spelingen op de tekening in plaats van openingen te vergroten of de vergrendeling te forceren tijdens de installatie.
Een vooraanzicht moet de omtrek van de flens en de positie van de pijp tonen. Een zijaanzicht moet de gemonteerde breedte, de uitstekende delen van de bouten en de voorgestelde locaties van de zijpanelen weergeven. Een overzichtsaanzicht moet de steunen, de aangrenzende apparatuur en de route voor het openen en verwijderen van de behuizing laten zien.
Voorzie de foto's van het aansluitnummer dat op de maattekening staat. Voeg meetaanduidingen toe waar de toegang beperkt is; foto's zonder afmetingen mogen niet als schaaltekeningen worden beschouwd.
Voor projecten met meerdere flensmaten, gebruik één planningsregel voor elke afzonderlijke aansluiting en installatieconditie. Noteer de hoeveelheid, materiaaleisen en tekeningrevisie naast de afmetingen. Het enkel overeenkomen van de buismaten is geen voldoende reden om alle beschermkappen onder één maat te groeperen.
Een behuizing met de juiste afmetingen moet nog steeds voldoen aan de beoogde beschermingsfunctie. Vermeld het procesmedium, de normale en maximale bedrijfsomstandigheden, de vereiste dekking en eventuele projectspecifieke prestatie- of documentatie-eisen.
Indien een intern netwerk vereist is, dient u die constructie expliciet te specificeren.meerlaagse flensbescherming van roestvrij staal met gaasDe configuratie omvat een intern gaascomponent waarmee rekening moet worden gehouden in combinatie met de omringende band en sluiting. Er mag niet van worden uitgegaan dat dit in elke roestvrijstalen afdekking aanwezig is.
Een externe beschermkap repareert geen lekkende pakking en vervangt niet de integriteit van de boutverbinding. Alle inspectie-, afwaterings- of ontluchtingsvoorzieningen die vereist zijn volgens het goedgekeurde ontwerp, moeten ongewijzigd blijven.
Controleer bij het nakijken van de tekening de interne pasvorm, de openingen in de zijpanelen, de buitenafmetingen en de beoogde oriëntatie van de scharnieren en sluitingen. Geef niet alleen een afbeelding van het gesloten product, maar ook de benodigde toegang voor montage en demontage weer.
Fysieke metingen, montage en demontage moeten worden uitgevoerd door bevoegd personeel volgens de veiligheidsprocedures van de locatie, waarbij druk, temperatuur en andere gevaarlijke energiebronnen naar behoefte worden gecontroleerd. Benader geen actief lek om een aansluiting te meten of een afscherming aan te passen.
Controleer tijdens de goedgekeurde montage of de behuizing soepel sluit en of de zijpanelen de bevestigingsmiddelen of omliggende apparatuur niet hinderen. Een afwijking in de pasvorm moet worden teruggestuurd voor beoordeling en mag niet ter plaatse worden gecorrigeerd door de behuizing te buigen of de openingen uit te snijden.
Niet voor een volledige maatbepaling. Vermeld de flensnorm, de drukaanduiding, de gemonteerde afmetingen, de uitsteeksels van de bevestigingsmiddelen en de installatiebeperkingen. Deze gegevens geven zowel de verbinding als de beschikbare ruimte eromheen aan.
Deze richtlijn schrijft geen universele vrije ruimte voor. Geef bij elke opening het daadwerkelijke profiel, de gebruiksomstandigheden en eventuele bewegingsvereisten aan. De afgewerkte openingen en de bijbehorende spelingen moeten worden bevestigd op de goedgekeurde beschermingstekening.
Controleer de axiale breedte en de uitsteeksels op de tekening nogmaals. Het vergroten van de diameter van het onderdeel alleen lost de axiale interferentie niet op. Dien de gemeten obstructie ter beoordeling in voordat u de afdekking monteert of aanpast.
Stuur BSTFLEX uw flensnorm, nominale maat, drukaanduiding, gemeten aansluitafmetingen en installatiefoto's. Vermeld ook het procesmedium, de temperatuur, de druk met eenheden, de vereiste roestvrijstaalsoort en de hoeveelheid.
Bekijk deProductdetails van roestvrijstalen flensbeschermers, of vergelijk andere configuraties in onzeFlens- en klepbeschermkappenbereik.
Stuur uw flenstekening en spelingvereisten op voor een offerte.Bij herhaalbestellingen dient u het eerder goedgekeurde tekeningnummer te vermelden en eventuele wijzigingen aan de aansluiting of omliggende apparatuur aan te geven.
