Om deze reden moet de keuze voor een ovenpakking gebaseerd zijn op de volledige afdichtingsconstructie: afdekmateriaal, interne kern, bolafmetingen, montagestaart, stiksel, compressiebereik en de werkelijke temperatuur op de afdichtingslocatie.
BSTFLEX produceert kikkervis-pakkingen en kikkervis-afdichtingen voor hoge temperaturen voor ovendeuren, warmtebehandelingsapparatuur, ovens, thermische kamers en andere industriële verwarmingssystemen. Profielen kunnen worden ontwikkeld op basis van tekeningen, afmetingen van apparatuur of bestaande pakkingmonsters.
Een van de meest voorkomende specificatiefouten is het selecteren van de pakking uitsluitend op basis van het instelpunt van de oven.
De afdichting kan achter een vuurvaste rand worden geïnstalleerd, buiten de heetste kamerzone of grenzend aan een gekoeld metalen frame. In andere apparatuur kan de pakking worden blootgesteld aan directe straling, lekkage van heet gas of verhitte metalen oppervlakken.
Bepaal voordat u het materiaal selecteert:
Het temperatuurvermogen van één ruwe stof mag niet worden behandeld als de temperatuurclassificatie van de volledige afgewerkte pakking.

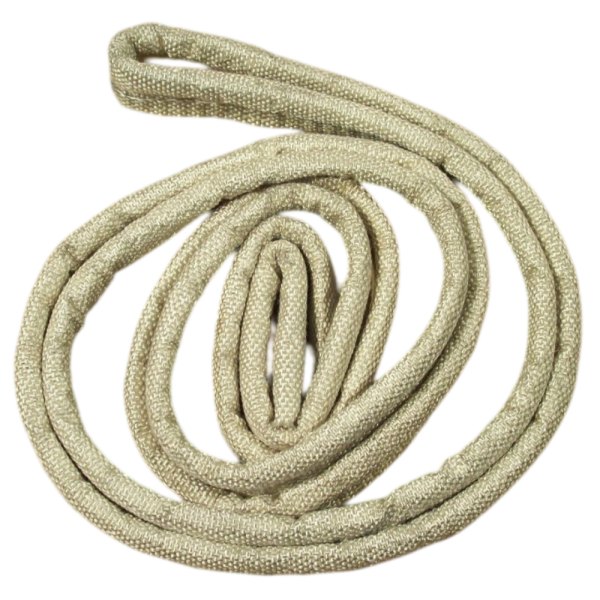

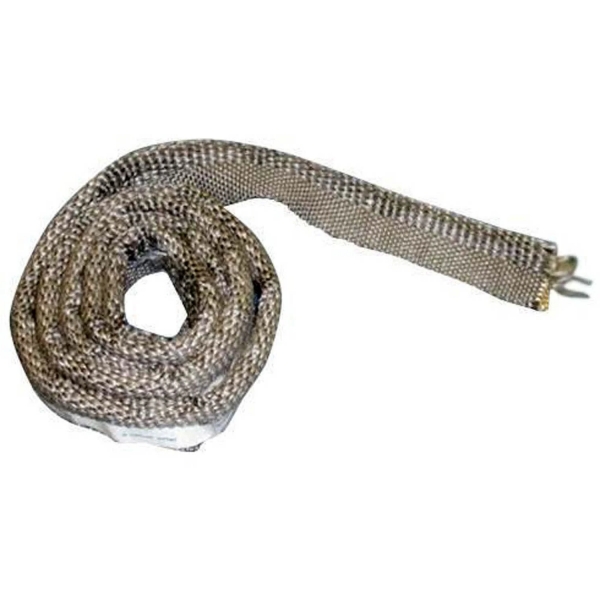

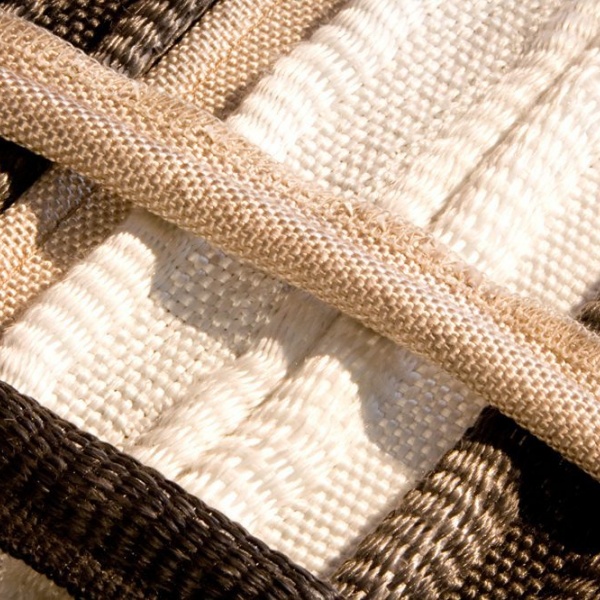

Een kikkervis-pakking gebruikt een samendrukbare bol als het primaire afdichtingsgedeelte en een platte textielstaart voor montage.
Wanneer de ovendeur sluit, wordt de bol samengedrukt tussen de deur en het bijbehorende frame. De interne kern regelt grotendeels de weerstand van de bol tegen compressie en het vermogen om te herstellen nadat de deur opent.
De montagestaart wordt normaal gesproken buiten de hoofdcompressiezone vastgehouden met behulp van een klemstrip, schroeven, bouten, klinknagels of een ander apparatuurspecifiek bevestigingssysteem.
| Onderdeel | Hoofdfunctie | Selectievraag |
|---|---|---|
| Afdekking | Vormt het blootgestelde textieloppervlak | Aan welke thermische en mechanische blootstelling zal de pakking worden blootgesteld? |
| Kern | Regelt de ondersteuning van de bol en het compressiegedrag | Hoeveel sluitkracht, herstel en versteviging zijn vereist? |
| Bol | Creëert de compressie-afdichtingszone | Welke vrije maat en geïnstalleerde hoogte passen bij de ovenspleet? |
| Staart | Biedt het bevestigingsgebied | Hoe zal de pakking worden vastgehouden zonder de bol te hinderen? |
Glasvezel-kikkertape-pakkingen kunnen geschikt zijn voor toepassingen in ovens en verwarmingsapparatuur waarbij de werkelijke temperatuur van de afdichtingslijn binnen de capaciteit van de volledige glasvezelconstructie valt.
Standaard glasvezel moet niet automatisch worden gespecificeerd alleen omdat de bestaande afdichting wit of geweven lijkt. Waar temperaturen veeleisender zijn, kunnen silica- of keramische textielsoorten een geschikter uitgangspunt bieden.
Een behandeld glasvezeloppervlak kan worden overwogen wanneer de toepassing andere oppervlakte- en thermische eigenschappen vereist dan onbehandeld glasvezel.
BSTFLEX produceert met vermiculiet gecoate glasvezel-kikkertape-pakkingen voor industriële thermische afdichtingstoepassingen.
De uiteindelijke vereiste voor continue temperatuur moet altijd worden gecontroleerd aan de hand van de werkelijke materiaalconstructie en de geverifieerde productspecificatie.
Silicadoek wordt een belangrijke optie wanneer de vereiste thermische prestaties het praktische werkbereik van een standaard glasvezelconstructie overschrijden.
De hoes kan worden gecombineerd met een niet-metalen kern voor hoge temperaturen of een met metaal versterkte kern.
Voor een silicahoes met metalen ondersteuning, bekijk de kikkertape-pakking voor hoge temperaturen met silicadoek-hoes en Inconel-kern .
Waar een niet-metalen interne constructie de voorkeur heeft, biedt de kikkertape-pakking met silicadoek-hoes en keramische kern een andere combinatie van hoes en kern.
Keramische textielconstructies worden gebruikt voor veeleisende oven-, oven- en thermische verwerkingstoepassingen waarbij de pakking een textielhoes voor hoge temperaturen vereist.
De kikkertape-pakking met keramisch weefsel-hoes en keramische kern combineert een keramisch buitenweefsel met een keramische interne kern.
Voor toepassingen die metalen interne versterking vereisen, produceert BSTFLEX ook de kikkertape-pakking met keramisch weefsel-hoes en Inconel-kern .
Een Inconel-kern is niet vereist alleen omdat een oven op hoge temperatuur werkt.
Het wordt relevant wanneer de metalen kern zelf nuttig structureel gedrag moet behouden onder veeleisende thermische omstandigheden of waar de pakking interne metalen versterking vereist.
Bij de keuze van de kern moet rekening worden gehouden met:
De hoes en kern moeten als één systeem worden gekozen. Een hoogwaardige metalen kern kan een ongeschikt buitenweefsel, stikmateriaal of montagewijze niet compenseren.
Een keramische kern biedt een niet-metalen optie voor hoge temperaturen in de bol.
Het kan worden gecombineerd met silica- of keramisch weefsel, afhankelijk van het vereiste buitenoppervlak. Dit type constructie kan worden overwogen wanneer de toepassing vezelmaterialen voor hoge temperaturen vereist zonder metalen interne kern.
De kern-dichtheid en de constructie van de voltooide bulb beïnvloeden nog steeds het compressiegedrag. Van twee pakkingen met een keramische kern met dezelfde buitenafmetingen mag niet automatisch worden aangenomen dat ze dezelfde sluitkracht hebben.
Sommige ovendeuren creëren naast hitte een tweede probleem: mechanische wrijving.
Als een pakking herhaaldelijk in contact komt met een ruwe rand, langs omliggend metaal schuift of tijdens onderhoud wordt blootgesteld aan zware hantering, kan het buitenste textiel aanzienlijke oppervlakteslijtage ondervinden.
Voor veeleisende thermische en mechanische omstandigheden produceert BSTFLEX de Inconel-kous keramische stoffen hoes keramische kern kikkervis-pakking .
In deze meerlaagse constructie biedt de metalen kous een extra externe beschermende structuur rond het keramische textiel en de kern.
Het toevoegen van versterking neemt de noodzaak niet weg om scherpe randen, overmatig schuiven of een verkeerde uitlijning van de deur te corrigeren. De geometrie van de apparatuur moet worden gecontroleerd wanneer de slijtage ernstig is.
| Toepassingsvereiste | Te evalueren constructie | Primaire reden |
|---|---|---|
| Matige thermische blootstelling | Op glasvezel gebaseerde kikkervis-pakking | Flexibele algemene thermische afdichting waarbij de geverifieerde pakkingtemperatuur geschikt is |
| Hogere thermische blootstelling met behandelde glasvezel | Vermiculiet-behandelde glasvezel | Alternatieve glasvezel-oppervlakteconstructie |
| Hogetemperatuurtextiel met niet-metalen kern | Silica-hoes + keramische kern | Hogetemperatuur-vezelconstructie zonder metalen bulb-versterking |
| Hogetemperatuurtextiel met metalen versterking | Silica-hoes + Inconel-kern | Thermisch textiel gecombineerd met versterkte interne structuur |
| Veeleisende hogetemperatuur-vezelconstructie | Keramische hoes + keramische kern | Combinatie van keramisch textiel en vezels |
| Hoge temperatuur met interne metalen ondersteuning | Keramische hoes + Inconel-kern | Keramische buitenlaag gecombineerd met metalen kernversterking |
| Hoge temperatuur plus aanzienlijke oppervlakteslijtage | Inconel-kous + keramisch weefsel + keramische kern | Extra externe mechanische versterking |
Deze tabel is een selectiegids, geen universele temperatuurtabel. De uiteindelijke geschiktheid hangt af van de exacte materiaalkwaliteiten en bedrijfsomstandigheden.
Een ovendeur behoudt mogelijk niet exact dezelfde geometrie van koude opstart tot volledige bedrijfstemperatuur.
Metalen frames, vuurvaste structuren en bevestigingsonderdelen kunnen verschillend uitzetten. De afdichtingsopening kan daarom rond de omtrek veranderen naarmate de oven opwarmt en afkoelt.
Voor vervanging of OEM-ontwerp, meet of evalueer:
Los een vervormde deur niet simpelweg op door een te grote bulb te kiezen. Overmatige compressie op het strakste punt kan de sluitkracht verhogen en de nuttige levensduur van de pakking verkorten.
Er is geen universeel compressiepercentage voor elke tadpole-pakking.
Als de vrije bulbhoogte en de geïnstalleerde hoogte bekend zijn, kan de nominale compressie als volgt worden berekend:
Compressie (%) = (Vrije bulbhoogte - Geïnstalleerde bulbhoogte) / Vrije bulbhoogte x 100
Als een voorgestelde bulb bijvoorbeeld een vrije hoogte van 20 mm heeft en de geïnstalleerde hoogte 15 mm is, dan is de berekende dimensionale compressie 25%.
Deze berekening beschrijft alleen de geometrie. Het bewijst niet dat 25% geschikt is voor dat materiaal of die kern.
De juiste werkcompressie moet worden gevalideerd op basis van:
Een platgedrukte bulb kan wijzen op een lange levensduur, overmatige compressie, ongeschikte kernconstructie of thermische degradatie.
Reproduceer niet simpelweg de versleten hoogte als vervangende afmeting.
Mogelijke oorzaken zijn framevervorming, scharnierbeweging, sluitingafstelling, onjuiste bulbmaat of permanente compressie van de oude pakking.
Controleer op scherpe bevestigingsmiddelen, blootliggende metalen randen, glijdend contact en overmatige hantering voordat u alleen het textielmateriaal vervangt.
Controleer de staartbreedte, klembezetting, geometrie van de bevestigingsstrip en de afstand tussen de bevestigingsmiddelen.
Een klein beschadigd gebied kan wijzen op directe lekkage van heet gas of een lokaal heet punt in plaats van een algemeen probleem met de materiaaltemperatuur.
Noteer zowel de afmetingen van de oude pakking als die van de apparatuur.
Meet voor de dwarsdoorsnede van de pakking:
Noteer voor de oven:
Een versleten pakking moet worden behandeld als referentiemateriaal in plaats van als een exacte weergave van het oorspronkelijke nieuwe profiel.
Wanneer tekeningen niet beschikbaar zijn, kan BSTFLEX een fysiek monster samen met de toepassingsinformatie beoordelen.
Voor een betere nauwkeurigheid bij vervanging, verstrek:
Als de bestaande kernlegering of het textielmateriaal onbekend is, identificeer dit dan als onbekend in plaats van een aangenomen specificatie toe te wijzen.
Voor nieuwe ovens en thermische verwerkingsapparatuur moet de selectie van de pakking beginnen tijdens de ontwerpfase van de deur en het frame in plaats van na de fabricage.
Nuttige OEM-ontwerpinformatie omvat:
| Specificatie-item | Benodigde informatie |
|---|---|
| Deurgeometrie | Dwarsdoorsnede, omtrekmaten, hoekstralen en bevestigingsdetails |
| Afdichtingsopening | Nominale, minimale en maximale gesloten opening |
| Temperatuur | Continue en piektemperatuur op de locatie van de pakking |
| Afdekking | Glasvezel, silica, keramiek of ander vereist textiel |
| Kern | Vezel, keramiek, roestvrij staal, Inconel of andere gespecificeerde constructie |
| Compressie | Geïnstalleerde bulbhoogte en beschikbare sluitkracht |
| Bediening | Verwachte deuropeningsfrequentie en thermische cycli |
| Hoeveelheid | Prototypevereiste en geschat productievolume |
BSTFLEX ondersteunt de ontwikkeling van aangepaste profielen, monsterproductie en OEM-productie via zijn aangepaste tadpole-pakkingproductieservice .
Wanneer een nieuw materiaal of een nieuwe kernconstructie wordt geïntroduceerd, moet de prototype-evaluatie meer bevestigen dan alleen de basisdimensionale pasvorm.
Controle:
Als de oven een gedefinieerde vereiste heeft voor lekkage of procesinsluiting, evalueer dan de volledige verbinding volgens de toepasselijke testcriteria van de apparatuur.
Een textiele tadpole-pakking mag niet automatisch worden omschreven als gasdicht of drukbestendig zonder relevante systeemvalidatie.
Tadpole-afdichtingen voor hoge temperaturen kunnen worden overwogen voor:
Stuur voor een efficiënte technische beoordeling en offerte:
De geschikte pakking hangt af van de temperatuur van de afdichtingslijn, de opening, de beweging van de deur en de vereiste compressie. Tadpole-pakkingen met afdekkingen van glasvezel, silica of keramiek met vezel- of metalen kernen behoren tot de constructies die worden gebruikt voor het afdichten van industriële ovendeuren.
Nee. Het materiaal met de hoogste temperatuurbestendigheid is niet automatisch de beste keuze. De afdekking, kern, slijtageomstandigheden, flexibiliteit, compressievereisten en de werkelijke pakkingtemperatuur moeten allemaal in overweging worden genomen.
Een Inconel-kern kan worden geëvalueerd wanneer metalen versterking vereist is in een veeleisende thermische omgeving. Deze moet worden geselecteerd op basis van de werkelijke kerntemperatuur en mechanische vereisten in plaats van alleen de oventemperatuur.
Niet automatisch. Keramische en metalen kernen kunnen verschillende compressie-, herstel- en versterkingseigenschappen hebben. Het wijzigen van de kern moet worden geëvalueerd als een nieuwe pakkingconstructie.
Ja. Aangepaste vervangende profielen kunnen worden ontwikkeld op basis van tekeningen, afmetingen van de apparatuur, foto's en fysieke monsters. Een versleten pakking moet waar mogelijk worden aangevuld met werkelijke metingen van de apparatuur.
Ja. Bolafmetingen, staartafmetingen, algemeen profiel, kernconstructie en afgewerkte lengte kunnen worden vervaardigd volgens het ovenontwerp.
BSTFLEX produceert aangepaste Tadpole-pakkingen voor ovendeuren, hogetemperatuurovenafdichtingen en vervangende pakkingprofielen voor OEM-ovenfabrikanten, industriële onderhoudsbedrijven en thermische verwerkingsapparatuur.
Bekijk voor toepassingen bij hoge temperaturen de beschikbare silica- en Inconel-constructie, silica- en keramische kernconstructie, keramische afdekking en keramische kernconstructie, keramische afdekking en Inconel-kernconstructie, en Inconel-versterkte keramische constructie.
Stuur BSTFLEX uw tekening, monster en bedrijfsomstandigheden van de ovenpakking voor een offerte.
