Brandslang voor hete asfaltapparatuur: hydraulische slangen en verwarmde leidingen

Voordat u brandwerende slangbescherming aanbrengt op asfalteerapparatuur, markeert u de warmtebron op de tekening. Dit kan een uitlaatonderdeel naast een hydraulische slang zijn, of het kan het hete product in een overdrachtsleiding zijn. Die situaties vereisen verschillende specificaties voor thermische bescherming.

Brandwerende slangbescherming voor hete asfalteerapparatuur is een externe bekleding, geen slang voor het transport van asfalt. Rondom een hydraulische leiding is de rol ervan het beperken van de blootstelling aan omringende hitte. Rondom een verwarmde procesleiding moet de rol ervan worden gedefinieerd binnen het volledige isolatie- en temperatuurreguleringsontwerp.

Voor apparatuurfabrikanten, slangassemblagebedrijven en inkoopmanagers voor onderhoud is een regel-voor-regelbeoordeling een nuttig uitgangspunt. Het BSTFLEX fire sleeve range omvat tubulaire en te openen met siliconen gecoate glasvezelconstructies voor het evalueren van deze vereisten.

Het beschermen van een hydraulische slang en het isoleren van een hete leiding zijn verschillende taken

Hydraulische slang naast een heet onderdeel

Begin met het identificeren van de externe bron: de motoruitlaat, een verwarmd oppervlak of een nabijgelegen procesleiding. Controleer de routing en de onderlinge afstand voordat u de bekleding kiest. Een slangbescherming moet een geschikte route aanvullen, niet rechtvaardigen dat de slang tegen de warmtebron wordt gelegd.

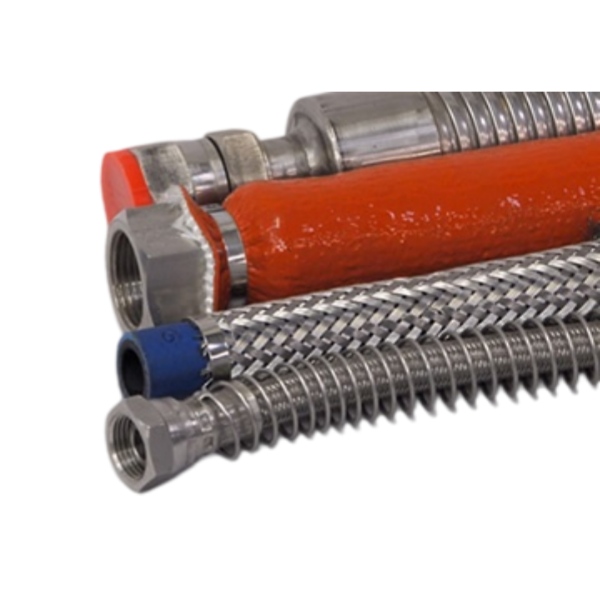

De BSTFLEX hydraulic hose fire sleeve is een productuitgangspunt voor bouwmachines en industriële hydraulische samenstellingen die worden blootgesteld aan externe hitte. Specificeer het beschermde gedeelte en de gebruiksomgeving in plaats van bescherming aan te vragen voor elke slang op de machine.

Controleer ook de temperatuur van de hydraulische vloeistof. Een beschermende slangbescherming is geen koelapparaat en kan overmatige warmte die in het hydraulische systeem wordt gegenereerd niet corrigeren. De slang en fittingen behouden hun oorspronkelijke druk-, vloeistofcompatibiliteits- en temperatuurlimieten.

Leiding met heet bitumen of thermische olie

Stel hier vast of het doel is om warmteverlies te verminderen, naburige onderdelen te beschermen of een externe beschermende bekleding aan te brengen over een bestaand isolatiesysteem. Definieer de vereiste vloeistoftemperatuur en de bedrijfscyclus voordat u het buitenmateriaal kiest.

Passieve isolatie vertraagt de warmteoverdracht; het levert geen warmte. Specificeer geen brandwerende slangbescherming als garantie dat bitumen gedurende een uitschakeling pombaar blijft. Een vereiste voor temperatuurbe T-handhaving vereist een beoordeling van de complete leiding, inclusief verwarming waar nodig, fittingen, isolatie en bedieningselementen.

Waar slangbescherming op asfalteerapparatuur te beoordelen

Een asfaltspreidmachine, een verdeelwagen en een stationaire overdrachtsstalatie hebben niet dezelfde slangindeling. Gebruik de volgende locaties als inspectieaanwijzingen en bevestig vervolgens welke van toepassing zijn op de daadwerkelijke machine.

Houd een asfaltproductleiding gescheiden van het hydraulische circuit dat de pomp ervan aandrijft. Op elkaar lijkende fittingen of naburige routes maken die assemblages niet uitwisselbaar.

Specificeer de hele bedrijfscyclus, niet één temperatuurmeting

Leg voor slangbescherming van asfaltspreidmachines de omstandigheden vast tijdens opwarmen, straten, pauzes en de vereiste uitschakelingsvolgorde. Neem de relevante machineconfiguratie op: balkpositie, nabijgelegen afdekkingen en barrières, en of de verwarming actief blijft tijdens een pauze.

Scheid de omgevingstemperatuur, de temperatuur op het blootgestelde oppervlak van de slangbescherming en de toegestane temperatuur van de slang daaronder. Waar thermische olie of bitumen stroomt in de beschermde leiding, noteert u die procestemperatuur apart. Deze waarden beantwoorden verschillende technische vragen.

Een tijdelijk vlammenblootstellingscijfer is geen specificatie voor continu gebruik. Geef de normale blootstellingsduur op en eventuele abnormale gebeurtenissen die de bescherming moet opvangen. De geselecteerde slangbescherming, naad en Uiteindelijke behandeling moeten worden getoetst aan die vereisten.

Kies de afgewerkte constructie van de slangbescherming

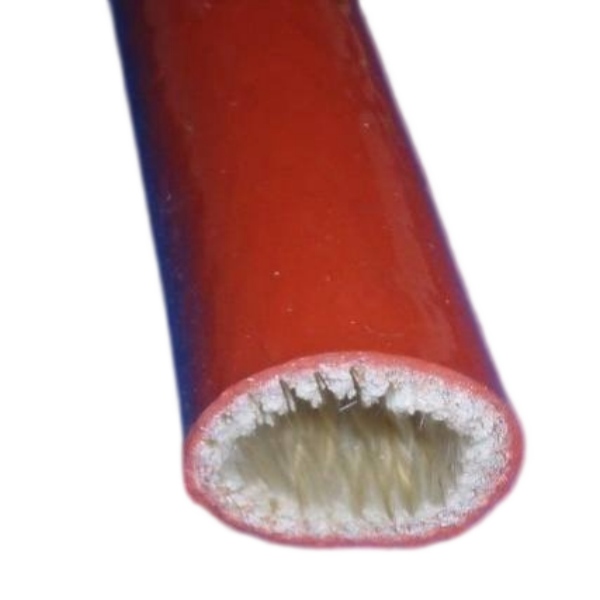

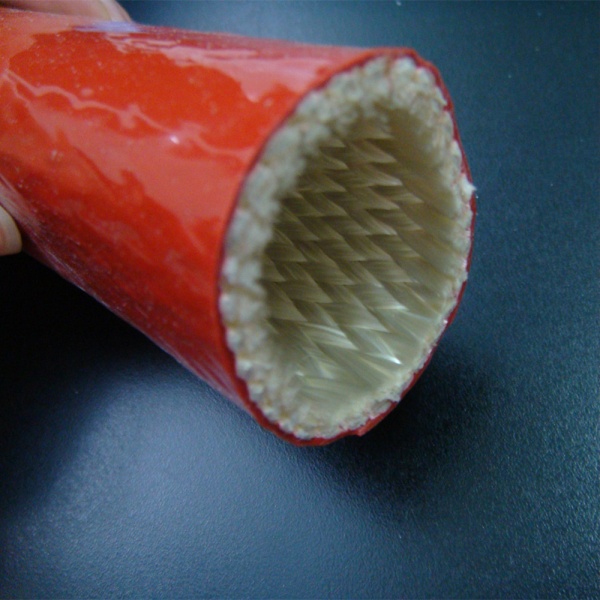

De BSTFLEX EFRS gevlochten siliconen glasvezel brandwerende slanghuls combineert een glasvezeltextielbehuizing met een siliconenrubberen coating. De catalogusafmetingen bieden een startpunt voor een buisvormige hoes die wordt geïnstalleerd tijdens de slangenassemblage of via een geschikte invoer aan het uiteinde.

Voor een reeds aangesloten leiding kunt u een omwikkelbare brandwerende slanghuls overwegen wanneer de route toegang biedt om deze op hun plaats te brengen en te sluiten. Controleer de overlapping, de toegang tot bevestiging en de vrije ruimte ten opzichte van naburige onderdelen. Een te openen hoes lost een toegangsprobleem op; dit neemt niet de noodzaak weg om de voltooide thermische bescherming te kwalificeren.

Vergelijk de daadwerkelijke gecoate monsters op wanddikte, flexibiliteit, geïnstalleerde diameter en hanteerbaarheid. Vermijd het automatisch kiezen van een dikkere hoes: de vergrote buitenafmetingen moeten nog steeds passen bij de steunen en de bewegende route.

Kan een brandwerende slanghuls worden gebruikt als buitenmantel van een verwarmde slang?

Ja, een brandwerende slanghuls kan worden voorgeschreven als buitenbekleding in een technisch ontworpen verwarmde slangassemblage. Dat is iets anders dan het toevoegen van een willekeurige laag aan een bestaande temperatuurgeregelde slang.

Een elektrisch verwarmde slang combineert een vloeistofvoerende kern, verwarmingselementen, temperatuurmeting, isolatie en een externe mantel. De buitenste huls is één onderdeel van dat systeem. Bevestig of het project vervanging van de gespecificeerde mantel of een extra hoes vereist, en laat de fabrikant van de verwarmde slang de wijziging goedkeuren.

Beoordeel de warmteverdeling, de regelrespons, de eindverbindingen en de toegestane buigradius. Bedek geen elektrische connector, verplaats geen sensor en wijzig de isolatie rond een verwarmingselement niet enkel om een nettere pasvorm te verkrijgen. Behoud bestaande vocht- en mechanische bescherming tenzij een goedgekeurd ontwerp deze specifiek vervangt.

Lever voor een met thermische olie verwarmde assemblage de daadwerkelijke constructietekening aan en onderscheid het warmteoverdrachtscircuit van het productcircuit. Een generieke omschrijving zoals "verwarmde bitumenslang" geeft niet aan welk oppervlak zich binnen de voorgestelde huls zal bevinden.

Contact met heet bitumen vereist een eigen beoordeling

Onderscheid incidentele spatten van herhaald contact, achtergebleven afzettingen of lekkage uit de onderliggende leiding. Geef aan de leverancier door welk bitumenproduct, hydraulische vloeistof, losmiddel en reinigingsmiddelen in contact kunnen komen met de bekleding, samen met hun temperaturen en de verwachte contactduur.

Leid de weerstand tegen heet bitumen of een reinigingsmiddel niet af van het resultaat van een spattest met gesmolten metaal. Evenzo is een algemene oliebestendigheidsverklaring geen compatibiliteitsgoedkeuring voor elke vloeistof die op wegenbouwmachines wordt gebruikt.

Neem de verwachte verontreiniging mee in de monsterbeoordeling. Stel vast hoe de hoes wordt geïnspecteerd en gereinigd, en wanneer deze moet worden vervangen. Ga er niet van uit dat afzettingen van het oppervlak glijden of dat schrapen, oplosmiddelen of hogedrukreiniging acceptabel zijn voor elke coating en sluiting.

Voordat u een bevlekt gebied afdekt, dient u de bron vast te stellen. Een brandwerende slanghuls is geen reparatie voor een lekkende hydraulische aansluiting of een asfaltoverdrachtsslang, en deze mag geen defect verbergen dat aandacht vereist.

Laat ruimte voor de beweging van de dekvloer en onderhoudstoegang

Keur een slanghuls goed binnen de werk- en transportopstellingen van de machine. Controleer bij uitschuifbare dekvloeren of opvouwbare hulpstukken waar de van een huls voorziene leiding van richting veranderd, een beugel benadert of beweegt ten opzichte van een andere slang.

Meet de afgewerkte slang of verwarmde assemblage, niet alleen de nominale doorlaat. Houd rekening met bestaande mantels en isolatie. De maattabel voor brandwerende slanghulzen en installatiegids voor fittingen legt de afzonderlijke controles uit voor de uiteindelijke pasvorm en de doorgang over fittingen.

Houd serviceverbindingen, conditiecontroles en identificatie toegankelijk. Geef aan waar de bekleding begint en eindigt, zodat herhaalde vervangingen dezelfde dekking behouden. Gebruik de huls niet als hefpunt of als spanband om een bewegende slang op zijn plaats te houden.

Voer de installatie uitsluitend uit volgens de veiligheidsprocedure van de apparatuur, inclusief uitschakeling, beheersing van opgeslagen druk en andere gevaarlijke energie, en afkoeling tot een veilige hanteerbare toestand. Voer eventuele aangedreven bewegingen of operationele evaluaties uit via een goedgekeurde procedure waarbij personeel zich op veilige afstand van de apparatuur bevindt.

Voorbeeld: Twee leidingen naast een asfaltdistributeurspomp

Beschouw een hypothetische installatie met een hydraulische toevoerslang en een verwarmde productoverdrachtsleiding in hetzelfde servicegebied. Beide hebben aandacht nodig, maar de ene specificatie moet niet zomaar worden gekopieerd naar de andere.

Identificeer voor de hydraulische slang het externe hete oppervlak en beoordeel eerst de routering. Evalueer een huls over het resterende blootgestelde gedeelte, waarbij acceptatie is gebaseerd op slangtemperatuur, dekking en bewegingsvrijheid.

Begin voor de productleiding met de vereiste afgiftetemperatuur en de bestaande verwarmingsopstelling. Evalueer elke buitenmantel van brandwerende slanghuls als onderdeel van die assemblage. De vragen omvatten isolatiecontinuïteit en toegang bij aansluitingen, en niet alleen of de buis over de slang kan schuiven.

Afzonderlijke onderdeelreferenties en installatiedetails maken toekomstig onderhoud overzichtelijker. Een hoes die is goedgekeurd voor het ene circuit mag geen vervanging worden voor het andere omdat de kleur en diameter toevallig overeenkomen.

Wat te verzenden voor een offerte van een brandwerende slanghuls voor asfalteermachines

Lever een gemarkeerde foto of tekening aan voor elke beschermde leiding. Identificeer het type apparatuur, de functie van het circuit, de daadwerkelijke buitenafmetingen, de vereiste dekking en of de installatie een nieuwe productie betreft of een retrofit.

Voeg voor hydraulische bescherming de locatie van de warmtebron, de temperatuurlimieten van de vloeistof, beweging en wrijvingsomstandigheden toe. Voeg voor een verwarmde leiding de bestaande laagconstructie, de vereiste procestemperatuur, de verwarmingsmethode en de bekledingsvereisten van de fabrikant toe.

Vermeld de verwachte verontreiniging, de inspectietoegang en de vereiste productdocumentatie. Voeg monsterhoeveelheid en productievraag toe, maar houd snij-, markeer- en verpakkingsvereisten gescheiden van de technische acceptatiecriteria.

Keur een representatief afgewerkt monster goed op de beoogde assemblage. Controleer installatie, dekking, beweging, sluitingstoestand en thermische prestaties ten opzichte van overeengekomen limieten. Neem voor een aangedreven verwarmde slang de goedkeuring van het complete werksysteem op in plaats van alleen te vertrouwen op een materiaalsample.

Vragen over brandwerende slanghulzen op asfaltmachines

Lost een brandwerende slanghuls een te hoge hydraulische olietemperatuur op?

Niet op zichzelf. Deze pakt een gespecificeerde externe blootstelling aan, en geen overtollige warmte die binnen het hydraulische circuit wordt gegenereerd. Stel de oorzaak van oververhitting vast voordat u beslist of extra isolatie gepast is.

Kan een externe brandwerende slanghuls een hete asfaltoverdrachtslang vervangen?

Nee. De onderliggende slang en fittingen moeten al geschikt zijn voor het overgebrachte product, de druk en de temperatuur. Een brandwerende slanghuls biedt geen vloeistofvoerende binnenbekleding of drukversteviging.

Is de bedekte leiding veilig aan te raken?

Ga hier niet van uit. Elke vereiste met betrekking tot personeelscontact vereist een eigen beoordeling van de oppervlaktetemperatuur onder de daadwerkelijke belasting. De classificatie van de werktemperatuur van een huls is geen classificatie voor veilig aanraken.

BSTFLEX Brandwerende Huls Levering voor Apparatuurprojecten

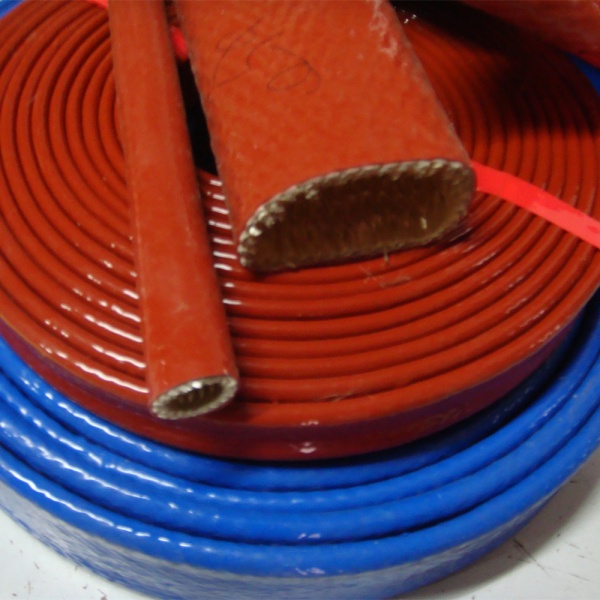

BSTFLEX levert met siliconen gecoate glasvezel brandwerende slangen voor de bescherming van externe slangen en kabels, waarbij speciale dikte-, lengte- en verpakkingsopties beschikbaar zijn ter beoordeling. Ronde en omwikkelbare formaten (snap-wrap) maken het mogelijk om de bescherming te beoordelen op basis van de installatiemethode en inspectiebehoeften.

Voor asfalteermachines stuurt u de lijntekening mee en vermeldt u of de taak hittescherming voor hydraulische slangen is of een buitenbekleding voor een ontworpen verwarmde leiding. Dit onderscheid helpt bij het bepalen van het juiste monster en de benodigde controles vóór de productie.

Vraag productgegevens, monsters of een offerte voor OEM-brandwerende hoezen aanmet de apparatuurdetails, blootstellingsomstandigheden en benodigde hoeveelheden.
