Glasvezel kikkervisafdichting: kerntypes en industriële toepassingen

Een vervangende pakking kan overeenkomen met de oorspronkelijke buitenafmetingen en toch de manier veranderen waarop een industriële ovendeur sluit. Het verschil kan in de bulb zitten in plaats van in de zichtbare glasvezelafdekking.

Een glasvezel kikkervis-pakking combineert een glasvezel textielafdekking met een samendrukbare afdichtingsbulb en een platte montagestaart. De bulb bevat echter niet noodzakelijkerwijs glasvezel. Er kan gebruik worden gemaakt van een glasvezelkern, een roestvrijstalen kern of een holle roestvrijstalen constructie, die elk een ander uitgangspunt bieden voor compressie en mechanische ondersteuning.

Voor fabrikanten van apparatuur en onderhoudsteams is de praktische vraag niet simpelweg welke pakking hittebestendig is. Het is welke constructie het vereiste contact rond de opening kan behouden zonder de deur te overbelasten, de afdekking te beschadigen of het nuttige compressiebereik te verliezen.

Deze gids vergelijkt drie met glasvezel beklede constructies binnen het BSTFLEX kikkervis-pakking en kikkervis-afdichtingsassortiment en legt uit hoe u deze kunt specificeren voor industrieel gebruik.

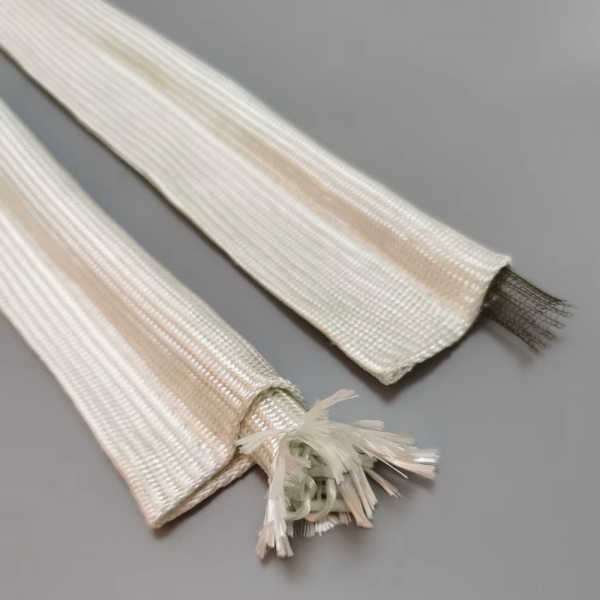

Drie kerntypes onder dezelfde glasvezelafdekking

De afdekking identificeert het blootgestelde textiel. De kerspecificatie beschrijft wat de bulb ondersteunt. Door deze twee details gescheiden te houden, is het gemakkelijker om producten te vergelijken en te voorkomen dat een afdichting alleen op basis van het uiterlijk wordt besteld.

Deze beschrijvingen zijn uitgangspunten voor selectie, geen universele rangschikking van zachtheid of levensduur. Kerndichtheid, draaddiameter, gaasconstructie, bulbmaat en afdekkingsspanning kunnen het gedrag van de voltooide pakking veranderen.

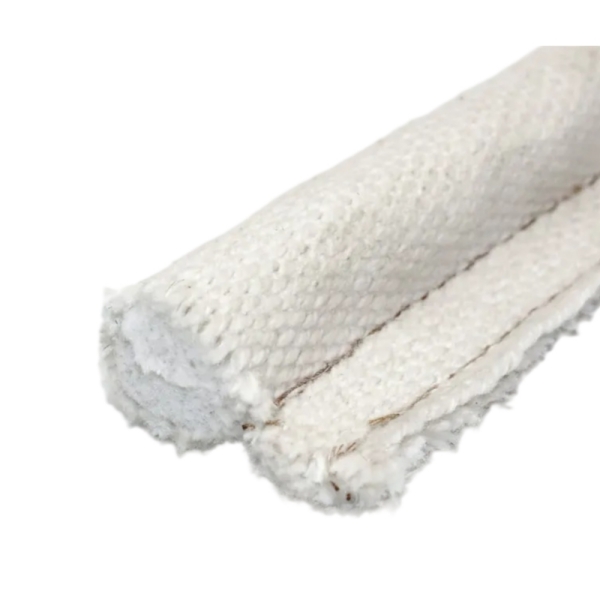

Glasvezelkern: een niet-metalen afdichtingsbulb

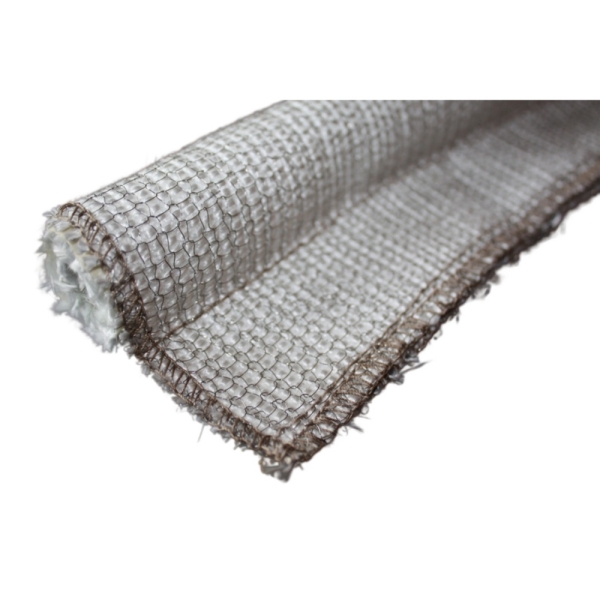

Een glasvezelkern gebruikt vezelmateriaal in plaats van metalen versteviging om het lichaam van de bulb op te bouwen. Compressie vindt plaats door vervorming en herschikking van de interne textielstructuur.

Deze constructie is het evalueren waard wanneer een flexibele, niet-metalen kern de voorkeur heeft. De stevigheid hangt nog steeds af van hoe de kern is vervaardigd: twee glasvezelkernen met dezelfde buitendiameter hoeven niet dezelfde kracht te vereisen om samen te drukken.

De Glasvezelafdekking Glasvezelkern Kikkervis-pakking biedt deze combinatie van afdekking en kern. Specificeer voor een vervangingsproject de vereiste compressierespons evenals de afmetingen.

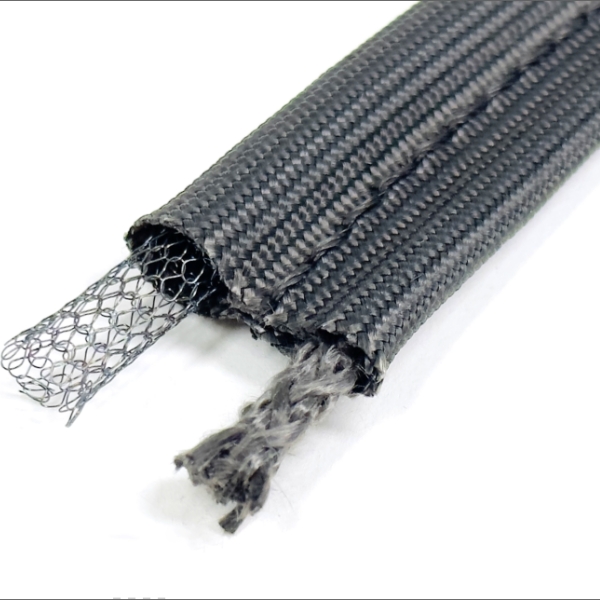

Roestvrijstalen kern: interne metalen ondersteuning

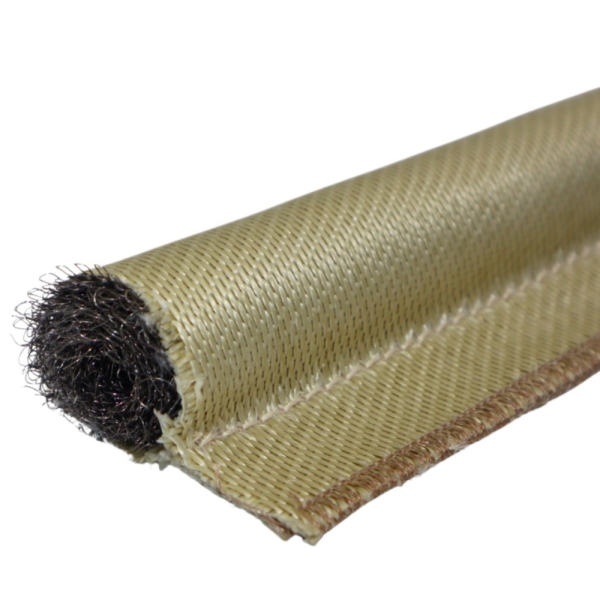

Een roestvrijstalen kern introduceert metalen ondersteuning in de afdichtingsbulb. Bij gaasconstructies maakt de draadschikking vervorming mogelijk terwijl het profiel onder de glasvezelstof wordt ondersteund.

Een Glasvezelafdekking Roestvrijstalen kern Kikkervis-pakking is een kandidaat voor apparatuur waar interne versteviging een belangrijke vereiste is. De kern moet worden gespecificeerd op constructie, niet alleen op de woorden “roestvrij staal.”

Ga er niet vanuit dat elke roestvrijstalen kern identieke terugvering, sluitkracht of duurzaamheid heeft. Vraag naar de legering en kerndetails en evalueer vervolgens het voltooide profiel op de beoogde samengedrukte hoogte.

Holle roestvrijstalen kern: een structuur met een open centrum

Een holle kern is niet zomaar een lege stoffen bulb. Bij deze constructie omringt een roestvrijstalen structuur een open centraal gebied onder de glasvezelafdekking.

Die geometrie biedt ruimte voor de bulb om naar binnen te vervormen. Dit kan nuttig zijn wanneer een deur een beperkte sluitkracht heeft of de pakking variatie rond de afdichtingsomtrek moet opvangen. De werkelijke prestaties hangen af van de draadstructuur en het volledige pakkingprofiel.

De Glasvezelafdekking Roestvrijstalen Holle Kern Kikkervispakking is de relevante constructie om te beoordelen. Bevestig het werkzame compressiebereik in plaats van aan te nemen dat een holle bulb voor onbepaalde tijd kan worden platgedrukt.

Kernmateriaal en kerngeometrie zijn verschillende specificaties

“Roestvrij staal” identificeert een materiaalfamilie. “Hol” identificeert een structureel kenmerk. Een pakking kan daarom tegelijkertijd een roestvrijstalen kern en een holle kern hebben.

Evenzo beschrijft “massieve gaaskern” een gaasconfiguratie in plaats van een stijve massieve metalen staaf. Inkooptekeningen moeten de werkelijke constructie duidelijk genoeg identificeren zodat de fabrikant geen dubbelzinnige beschrijving hoeft te interpreteren.

Een nuttige specificatie combineert de afdekking, het kernmateriaal, de kerngeometrie en de profielafmetingen. Bijvoorbeeld: geweven glasvezelafdekking, roestvrijstalen holle gaaskern, gespecificeerde vrije bulbhoogte, gedefinieerde staartbreedte en een overeengekomen geïnstalleerde hoogte.

Compressiepercentage vertelt u niets over de sluitkracht

Compressie beschrijft hoeveel de bulbhoogte wordt verminderd. Sluitkracht beschrijft de belasting die nodig is om die vermindering te bereiken. Deze zijn gerelateerd, maar ze zijn niet uitwisselbaar.

Voor een bulb gemeten in de belastingsrichting kan de nominale compressie worden uitgedrukt als:

Nominale compressie (%) = (vrije bulbhoogte − geïnstalleerde bulbhoogte) ÷ vrije bulbhoogte × 100

Bijvoorbeeld, het verminderen van een vrije bulbhoogte van 16 mm naar een geïnstalleerde hoogte van 12 mm geeft 25% nominale compressie. Dit is een dimensionaal voorbeeld, geen aanbevolen compressie-instelling voor elke kikkervispakking.

Twee pakkingen die met hetzelfde percentage worden samengedrukt, kunnen verschillende belastingen vereisen. Vraag voor een OEM-ontwerp naar informatie over compressiebelasting waar beschikbaar, of evalueer monsters in een armatuur die de werkelijke montage- en contactomstandigheden vertegenwoordigt.

Herstel is ook van belang. Na het ontlasten keert de bulb mogelijk niet volledig terug naar zijn oorspronkelijke hoogte. De acceptabele hoeveelheid restvervorming moet worden overwogen naast de openingsfrequentie en bedrijfstemperatuur van de apparatuur.

Industriële toepassingen: Begin met de vereiste van de apparatuur

Batch-, uithardings- en droogovendeuren

Begin voor een industriële ovendeurpakking met de gesloten opening en de beschikbare sluitkracht. Een afdichting die een overmatige compressiebelasting vereist, kan voorkomen dat de deur zijn beoogde positie bereikt.

Een constructie met een glasvezelkern is een optie om te evalueren wanneer een flexibele niet-metalen bulb de voorkeur heeft. Waar het ontwerp vraagt om metalen ondersteuning, vergelijk dan de roestvrijstalen alternatieven onder dezelfde installatieomstandigheden.

De selectie moet rekening houden met de volledige omtrek, inclusief hoeken en de scharnierzijde, in plaats van alleen een kort recht monster.

Veelvuldig geopende toegangsdeuren

Inspectiedeuren en productietoegangspanelen stellen herhaalde mechanische eisen aan de afdichting. Evalueer hoe de bulb reageert na herhaaldelijk sluiten, of de staart vast blijft zitten en of de afdekking tegen het omliggende metaal schuurt.

Een roestvrijstalen kern kan interne versterking bieden, maar het beschermt een blootgestelde glasvezelafdekking niet tegen elke bron van slijtage. Controleer de deuruitlijning, contactranden en de bewegingsrichting voordat u kernvervanging als de volledige oplossing beschouwt.

Grote afdekkingen en variabele afdichtingsopeningen

Op een grote afdekking kan de gesloten opening van locatie tot locatie verschillen. Een profiel met een holle kern is het evalueren waard waar de pakking een nuttig bereik van vervorming nodig heeft zonder overmatige sluitkracht.

Meet zowel de kleinste als de grootste openingen. De bulb moet contact behouden op de breedste locatie zonder te worden overgecomprimeerd op het strakste punt. Een grotere diameter alleen lost dat conflict niet op.

Oventoegangspanelen, kanalen en kleppen

Stel voor oventoegangspanelen en verwarmde kanaalapparatuur de temperatuur vast op de locatie van de pakking. De temperatuur van de proceskamer is niet noodzakelijkerwijs dezelfde als de temperatuur die wordt ervaren door de afdekking, het stiksel of de kern.

Kanaal- en kleptoepassingen vereisen ook een gedefinieerde lekvereiste en drukverschil. Er mag niet worden aangenomen dat een kikkervispakking van glasvezeltextiel een gasdichte of drukbestendige afdichting biedt, simpelweg omdat deze geschikt is voor thermische omtrekafdichting.

Waar insluiting veiligheidskritisch is, vereist de volledige verbinding een toepassingsspecifieke kwalificatie.

Temperatuurselectie is van toepassing op de volledige pakking

Een hogetemperatuur-glasvezelpakking is een assemblage, niet zomaar een stuk glasweefsel. De bruikbare bedrijfsomstandigheden hangen af van de kwaliteit van de afdekking, de afwerking van de stof, de kern, het stiksel en elk coating- of bevestigingsmateriaal.

Het veranderen van de kern van glasvezel naar roestvrij staal verhoogt niet automatisch de temperatuurcapaciteit van de buitenste afdekking. Evenzo kan een hittebestendige kern niet compenseren voor een ongeschikte coating of naai-constructie.

Specificeer continue temperatuur, piektemperatuur en piektijdsduur afzonderlijk. Identificeer ook of de pakking hete luchtstroom, contact met verhit metaal, stralingswarmte of directe blootstelling aan vlammen ziet.

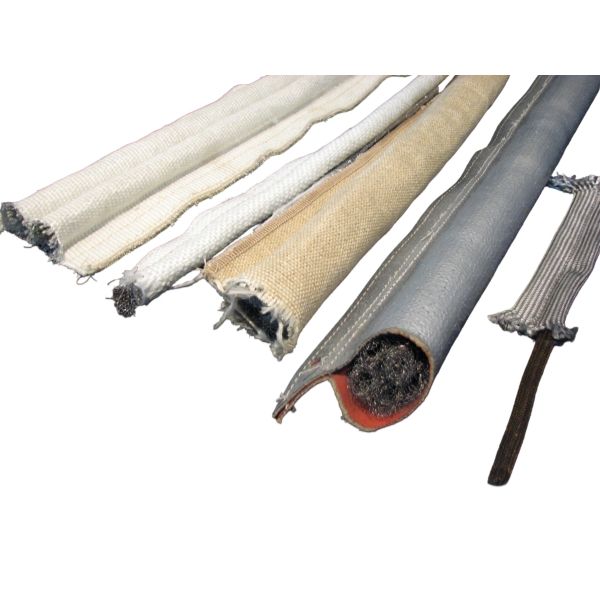

Waar glasvezel ongeschikt is, bekijk alternatieve combinaties van afdekking en kern in de collectie hogetemperatuur-kikkervisafdichtingen. Selecteer de vervangende constructie als een compleet systeem in plaats van één onderdeel afzonderlijk te wijzigen.

Glasvezel kikkervis-pakkingtape, platte tape en touw zijn niet identiek

De term glasvezel kikkervis-pakkingband verwijst naar een afdichtingsprofiel met een bol en een staart. Het moet niet worden verward met een platte glasvezelstrip of een apart glasvezeltouw.

Platte tape biedt een relatief gelijkmatige doorsnede over de breedte. Touw biedt een afdichtingslichaam zonder geïntegreerde montagestaart. Een kikkervisprofiel scheidt de contactfunctie van de bol van de retentiefunctie van de staart.

Deze producten kunnen gerelateerde materialen gebruiken, maar hun montagewijzen en beschikbare compressie verschillen. Het vervangen van de ene vorm door de andere vereist controle van de voeggeometrie, niet alleen het matchen van de nominale breedte.

Meet de voeg voordat u een versleten pakking kopieert

Een oude pakking is nuttig bewijsmateriaal, maar het vertegenwoordigt mogelijk niet langer het oorspronkelijke profiel. Permanente compressie, uitgerekt weefsel en beschadigde hoeken kunnen een gebruikt monster misleidend maken.

Lever het monster samen met de afmetingen van de apparatuur. Een dwarsdoorsnedeschets moet onderscheid maken tussen de vrije bolafmetingen, de staartbreedte en de totale breedte.

Markeer bij het opgeven van de staartbreedte de meeteindpunten op de tekening. Dit voorkomt verwarring tussen de blootgestelde montagestaart en de totale profielbreedte.

Kwalificeer het profiel vóór een productieorder

Gebruik voor een nieuw OEM-ontwerp of een wijziging van de kernconstructie een monstergoedkeuringsproces voordat u zich vastlegt op productiehoeveelheden. De volgende controles bieden een praktisch startpunt; acceptatielimieten moeten voortkomen uit de vereisten van de apparatuur.

Pasvorm en sluiting: Monteer het monster met de beoogde bevestigingsmethode. Bevestig dat de bol het pasvlak raakt, de deur correct sluit en de staart de voeg niet hindert.

Compressie en herstel: Evalueer het profiel op de beoogde installatiehoogte. Controleer de sluitkracht, de resterende vervorming en het gedrag na representatieve openingscycli.

Thermische blootstelling: Evalueer de volledige constructie onder representatieve bedrijfsomstandigheden. Inspecteer de afdekking, stiksels, kern en retentie na blootstelling.

Voegprestaties: Controleer de overeengekomen lekkage- of thermische prestatie-eis met behulp van een geschikte apparatuurtest. Visueel contact alleen toont niet elke afdichtingsvereiste aan.

Veelgestelde vragen

Heeft een glasvezel kikkervis-pakking altijd een glasvezelkern?

Nee. Glasvezel kan de buitenste afdekking beschrijven, terwijl de bol glasvezel, roestvrij staal of een andere gespecificeerde kern bevat. Vermeld zowel de afdekking als de kern bij het bestellen.

Is een pakking met een holle kern altijd zachter dan een pakking met een glasvezelkern?

Er is geen universele vergelijking van toepassing. Een holle geometrie biedt ruimte voor vervorming, maar draadconstructie, vezeldichtheid, bolafmetingen en afdekkingsspanning beïnvloeden de werkelijke compressiebelasting. Vergelijk afgewerkte monsters of relevante testgegevens.

Maakt een roestvrijstalen kern het buitenoppervlak slijtvaster?

De kern biedt interne ondersteuning. De glasvezelafdekking blijft het blootgestelde contactoppervlak tenzij een extra beschermlaag is gespecificeerd. Oppervlaktewrijving moet worden aangepakt door middel van afdekkingsselectie en apparatuurgeometrie.

Kan hetzelfde profiel worden gebruikt voor ovendeuren en ovendeuren?

Mogelijk, maar de apparatuurnaam is niet voldoende om geschiktheid vast te stellen. Vergelijk de werkelijke pakkingtemperatuur, spleet, sluitkracht, beweging, atmosfeer en afdichtingseisen.

Wat is er nodig voor een offerte voor een op maat gemaakte glasvezel tadpole-pakking?

Geef een dwarsdoorsnedetekening of monster, afmetingen van de vrije bol, afmetingen van de staart, vereiste lengte, aantal, gesloten spleet en bedrijfsomstandigheden op. Vermeld de bestaande kernspecificatie wanneer deze bekend is.

Specificeer een glasvezel tadpole-pakking met BSTFLEX

BSTFLEX produceert met glasvezel bedekte tadpole-pakkingen met verschillende interne constructies voor OEM- en vervangingsprojecten. Bolafmetingen, montagestaarten en afgewerkte lengtes kunnen worden ontwikkeld op basis van tekeningen, monsters en apparatuurvereisten.

Begin met de glasvezelkernconstructie voor een niet-metalen bol, bekijk de roestvrijstalen kernconstructie voor interne metalen ondersteuning, of evalueer de holle roestvrijstalen kernconstructie waarbij de geometrie met een open centrum past bij de vereiste compressie.

Stuur BSTFLEX uw pakkingtekening en toepassingsdetails voor een offerte. Vermeld de vereiste hoeveelheid, bedrijfstemperatuur, gesloten spleet en montage-indeling, zodat het voorstel betrekking heeft op de volledige afdichtingsconstructie.
