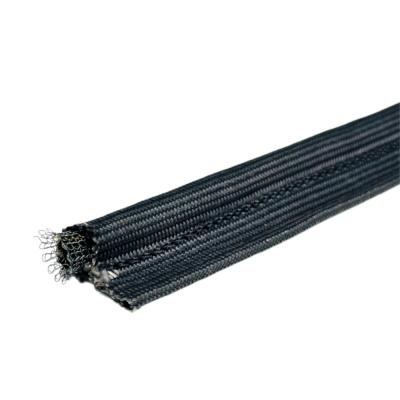

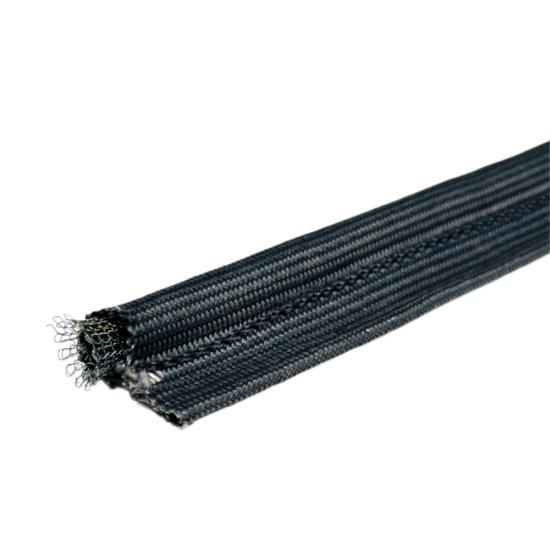

De glasvezelversterkte roestvrijstalen holle kernpakking (Tadpole Gasket) is een zeer samendrukbaar thermisch afdichtingsprofiel, ontworpen voor industriële ovendeuren, inspectieluiken van ovens, kanalen, kleppen, thermische behuizingen en andere apparatuur die een flexibele afdichting vereist rond ongelijkmatige of veranderende openingen.
De pakking combineert een geweven glasvezel buitenmantel met een holle roestvrijstalen kern. In tegenstelling tot een massieve kern van gaas of glasvezeltouw, zorgt de holle metalen structuur voor een lichtere en meer samendrukbare bol die gemakkelijk kan vervormen onder sluitdruk, terwijl de nuttige veerkracht behouden blijft nadat de belasting is opgeheven.
De bolvormige constructie met een uitlopende staart scheidt de afdichtings- en bevestigingsfuncties. De holle bol vormt de compressieafdichting tegen het aansluitende oppervlak, terwijl de platte glasvezelstaart een handig gedeelte biedt voor mechanische bevestiging.
BSTFLEX produceert holle glasvezelpakkingen in de vorm van een kikkervisje, met aangepaste boldiameters, staartbreedtes, lengtes en profielconfiguraties. Ook holle roestvrijstalen pakkingen kunnen worden aangepast aan de compressie-eisen, de geometrie van de apparatuur en de OEM-specificaties.
bestelling (moq):
1betaling:
EXW, FOB, CIF, DDP, FCA, etcverschepende haven:
Shanghai, NingboDeGlasvezelafdekking, roestvrijstalen holle kern, kikkervisjespakkingDit is een flexibel industrieel afdichtingsprofiel, ontworpen voor ovendeuren, inspectieluiken van ovens, luchtkanalen, kleppen, thermische behuizingen en andere apparatuur waarbij de pakking gemakkelijk moet samendrukken en zich moet aanpassen aan onregelmatige afdichtingsoppervlakken.
Deze constructie combineert een geweven glasvezel buitenmantel met een holle roestvrijstalen binnenkern. De holle kern geeft de lamp een meer samendrukbare structuur dan veel modellen met een massieve kern, terwijl de metalen versteviging in het afdichtingsprofiel behouden blijft.
Wanneer de deur of het paneel van de apparatuur sluit, drukt de holle bol zich tegen het aansluitende oppervlak aan en past zich aan variaties in de afdichtingsspleet aan. Het platte uiteinde van glasvezel blijft buiten de primaire compressiezone en biedt het bevestigingspunt voor mechanische installatie.
BSTFLEX produceertpakkingen met holle kern van glasvezel in de vorm van een kikkervisjein aangepaste lampdiameters, staartbreedtes, lengtes en profielconfiguraties voor OEM-productie, onderhoud en vervanging van afdichtingen.

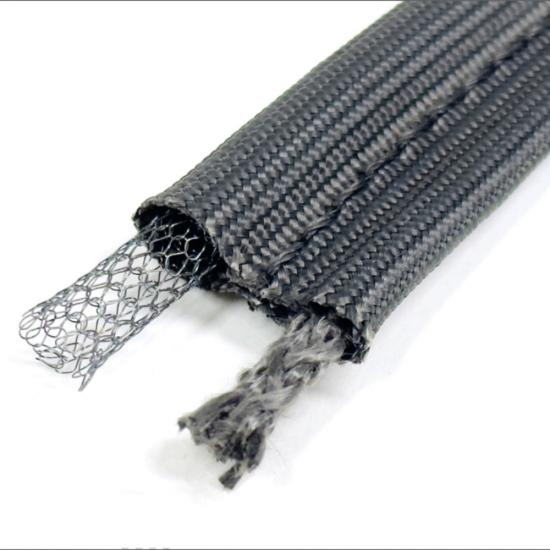

Het onderscheidende kenmerk van deze pakking is de holle, metalen bolvormige structuur.
| component | Coinstructie | Functie |
|---|---|---|
| Buitenhoes | Geweven glasvezelstof | Biedt de flexibele, thermische buitenlaag van textiel. |
| Interne kern | Holle kern van roestvrij staal | Creëert een veerkrachtige en zeer samendrukbare bol. |
| Lamp | Glasvezel omwikkelde holle metalen kern | Vormt het primaire compressieafdichtingsgebied |
| Staart | Glasvezelweefsel | Biedt het montage- en bevestigingsgedeelte. |
De holle kern verandert het mechanische gedrag van de kikkervisbol.
In plaats van te vertrouwen op een massief vezeltouw of een dicht metalen gaas, bevat de interne roestvrijstalen structuur een open centrale ruimte. Wanneer er sluitdruk wordt uitgeoefend, kan de bol naar binnen inklappen en in hoogte afnemen met relatief weinig kracht.
Dit maakt de pakking bijzonder nuttig in situaties waar deuren van apparatuur geen hoge sluitdruk kunnen uitoefenen of waar de afdichting relatief grote maatafwijkingen moet kunnen opvangen.
Nadat de belasting is verwijderd, zorgt de roestvrijstalen kern ervoor dat de lamp weer zijn oorspronkelijke vorm aanneemt.
Een holle kern is niet zomaar een lichtere versie van een massieve kern. Het biedt een andere compressie-eigenschap.
Typische voordelen zijn onder meer:
Het buitenste glasvezelweefsel omsluit en beschermt de holle metalen kern en vormt tevens het platte bevestigingsuiteinde.
Glasvezeltextiel wordt veel gebruikt in industriële afdichtingen omdat het flexibiliteit, vormvastheid en weerstand tegen hoge temperaturen combineert.
De geweven constructie zorgt er ook voor dat de afdichting zich aanpast aan hoeken, deurkozijnen en andere geometrische vormen van apparatuur, zonder de stijfheid te veroorzaken die kenmerkend is voor een volledig metalen afdichting.
Vergelijkbare constructies met een glasvezelmantel en een holle kern van roestvrij staal worden vaak voorgeschreven voor bedrijfstemperaturen rond 1000 °F / 538 °C.
De daadwerkelijke bruikbare temperatuur van een BSTFLEX-pakking is afhankelijk van de exacte glasvezelkwaliteit, de constructie van de roestvrijstalen kern, het stikmateriaal, de compressieomstandigheden en de omgevingsatmosfeer.
Voor toepassingen die dicht bij de thermische bovengrens werken, moeten de continue temperatuur, de piektemperatuur en de blootstellingsduur worden vastgesteld voordat de definitieve materiaalkeuze wordt gemaakt.
Holle en massieve metalen kernen kunnen van vergelijkbaar roestvrij staal gemaakt zijn, maar hun compressiegedrag is verschillend.
| Eigendom | Holle roestvrijstalen kern | Massieve roestvrijstalen kern |
|---|---|---|
| Samendrukbaarheid | Hoger | Laag tot matig |
| Sluitende kracht | Over het algemeen lager | Over het algemeen hoger |
| Lampstevigheid | Zachter en makkelijker op te vouwen | Meer gestructureerd |
| Overbruggingshuisvesting | Erg goed | Prima als de maat klopt. |
| Mechanische ondersteuning | Voorzien door een holle metalen structuur | Verkregen door een dichtere metaalstructuur |
| Typische selectiereden | Hoge compressie met verminderde sluitkracht | Stevige ondersteuning en gecontroleerde compressie |
Beide constructies kunnen een lichte compressie bieden, maar ze gedragen zich verschillend.
Een touw met een kern van glasvezel is volledig niet-metaalachtig en de stevigheid ervan wordt grotendeels bepaald door de vezeldichtheid en de constructie van het touw.
Een holle kern van roestvrij staal maakt gebruik van een metalen structuur die onder druk kan inklappen en na het verwijderen van de belasting weer in zijn oorspronkelijke vorm terugkeert.
De holle roestvrijstalen constructie wordt daarom vaak gekozen wanneer flexibiliteit in combinatie met metaalachtige stevigheid vereist is.
De keuze tussen een holle kern van roestvrij staal en een kern van Inconel moet gebaseerd zijn op zowel mechanische als thermische eisen.
Een holle roestvrijstalen kern is met name handig wanneer samendrukbaarheid en een lagere sluitkracht prioriteit hebben.
Een Inconel-kern kan worden gekozen wanneer de metalen wapening zelf bestand moet zijn tegen zwaardere thermische omstandigheden.
Het kernmateriaal, de kerndichtheid en de kerngeometrie moeten allemaal worden geëvalueerd, in plaats van alleen op basis van de legeringsnaam te selecteren.
Deze constructie is geschikt voor toepassingen die een flexibele en zeer samendrukbare thermische afdichting vereisen.
Grote ovendeuren vereisen vaak een afdichting die variaties in de uitlijning van de deur en de vlakheid van het frame kan compenseren.
Aholle kern ovendeur pakkingkan aanzienlijk samengedrukt worden wanneer de deur sluit, waardoor het contact rondom behouden blijft zonder dat er overmatige sluitkracht nodig is.
Deze eigenschap kan met name nuttig zijn bij grote deuren, verwijderbare afdekkingen en apparatuur die herhaaldelijk aan temperatuurschommelingen wordt blootgesteld.
Kikkervispakkingen worden ook gebruikt rond luchtkanalen, kleppen en paneelverbindingen waar de aansluitvlakken mogelijk niet perfect uniform zijn.
De holle buis kan zich aanpassen aan kleine maatafwijkingen, terwijl de bevestigingsflens ervoor zorgt dat de afdichting stevig aan de apparatuurconstructie blijft zitten.
Bij toepassingen met luchtkanalen moeten de werkelijke gastemperatuur, -druk, trillingen en chemische omgeving worden beoordeeld voordat de definitieve constructie wordt gekozen.
Een van de belangrijkste redenen om voor een holle lamp te kiezen, is het vermogen om een onregelmatig aansluitvlak te accommoderen.
Wanneer een gedeelte van de afdichtingsopening kleiner is dan een ander gedeelte, kan de bol over de lengte van de pakking in verschillende mate samengedrukt worden.
Dit helpt om een continue afdichting te garanderen op oppervlakken van apparatuur die niet perfect vlak of vormvast zijn.
De interne metalen structuur kan op verschillende manieren worden ontworpen, afhankelijk van de vereiste compressie-eigenschappen.
Afhankelijk van de toepassing kunnen holle roestvrijstalen kernen worden vervaardigd met verschillende maasdichtheden of versterkte constructies om de volgende eigenschappen te wijzigen:
BSTFLEX kan de kernconstructie beoordelen op basis van de afmetingen van de apparatuur, de afdichtingsdruk en de eisen van de klant.
De juiste maatvoering is cruciaal voor een holle kernpakking.
De rubberen balg moet groot genoeg zijn om een goede afdichting te garanderen, maar mag niet te veel worden samengedrukt wanneer de deur of het paneel in de gesloten positie komt.
BSTFLEX kan het volgende aanpassen:
| Producttype | Glasvezel HoLage kern kikkervispakking |
|---|---|
| Buitenhoes | Geweven glasvezelstof |
| Kern | Holle kern van roestvrij staal |
| Standaard roestvrijstalen optie | 304 roestvrij staal |
| Profiel | Samendrukbare bol met platte staart |
| Diameter van de lamp | Aangepast |
| Staartbreedte | Aangepast |
| Lengte | Aangepast |
| Temperatuurcapaciteit | Afhankelijk van de glasvezelkwaliteit, de kernconstructie en de toepassingsomstandigheden. |
| Maatwerk kernconstructie | Beschikbaar |
| OEM-productie | Leverbaar volgens tekening of voorbeeld |
Een holle kernconstructie moet worden overwogen wanneer de toepassing een of meer van de volgende eisen stelt:
BSTFLEX kan zowel nieuwe OEM-profielen als vervangende pakkingen produceren voor bestaande ovens, fornuizen, luchtkanalen en andere thermische apparatuur.
Voor vervangingsprojecten dient u het volgende aan te leveren:
Een fysiek pakkingmonster kan ook worden gebruikt wanneer de oorspronkelijke afmetingen of de kernconstructie onbekend zijn.
Een holle kernpakking is een afdichtingsprofiel met een bolvormige kern en een staartvormige rand, waarbij de bol een open binnenkern bevat. In dit product is de kern gemaakt van roestvrij staal en de buitenmantel van geweven glasvezel.
Het belangrijkste voordeel is de verhoogde samendrukbaarheid. De holle structuur kan gemakkelijker inklappen onder sluitdruk, waardoor de pakking afdichtingsopeningen kan opvullen zonder dezelfde kracht te vereisen als bij veel dichtere kernconstructies.
Ja. Deze constructie maakt gebruik van een holle kern van roestvrij staal. Roestvrij staal 304 is een veelgebruikte optie, maar voor specifieke toepassingen kunnen alternatieve constructies met een metalen kern worden overwogen.
Over het algemeen wel. Een holle kern is ontworpen om gemakkelijker in te zakken onder druk, terwijl een massieve gaaskern een stevigere en meer gestructureerde bol oplevert.
Typische toepassingen zijn onder andere deuren van industriële ovens, ovendeuren, kanalen, kleppen, afdekkingen, inspectieluiken en thermische behuizingen.
Ja. De diameter van de bol, de constructie van de metalen kern en de maasdichtheid kunnen worden aangepast om verschillende compressie-eigenschappen te verkrijgen.
Ja. Tekeningen, foto's, afmetingen of fysieke monsters kunnen worden gebruikt om vervangende pakkingprofielen te ontwikkelen.
BSTFLEX produceertglasvezelafdekking, roestvrijstalen holle kern, kikkervisjespakkingenVoor ovens, fornuizen, luchtkanalen, kleppen, thermische behuizingen en industriële OEM-apparatuur.
Stuur ons de diameter van de lamp, de breedte van de staart, de totale profielafmetingen, de gewenste lengte, de bedrijfstemperatuur, de afdichtingsspleet en de hoeveelheid voor een offerte. Bestaande voorbeelden of technische tekeningen kunnen ook worden gebruikt voor maatwerk.
Ontdek meerkikkervispakkingen en hittebestendige kikkervisafdichtingenmet constructies van glasvezel, silica, keramiek, gecoat textiel, vezelkern en metaalkern.
