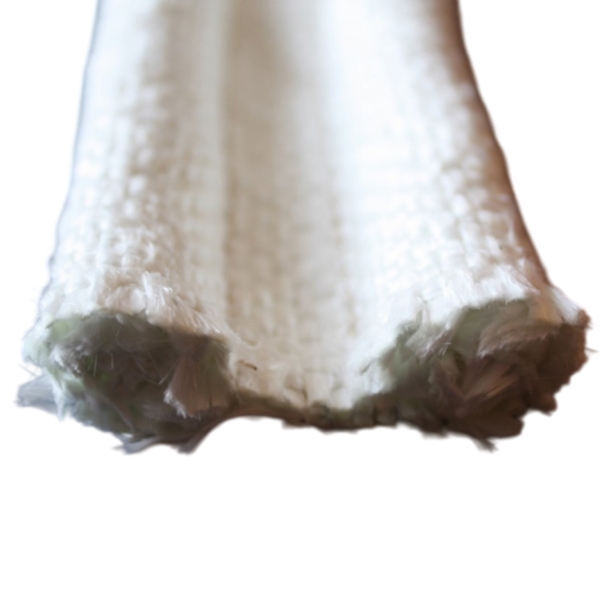

Dubbele Staart Kikkervisje Pakking

Een kikkervisjespakking met dubbele staart heeft één samendrukbare afdichtingsbulb, geplaatst tussen twee platte bevestigingsstaarten. De bulb vormt het afdichtende contact, terwijl de staarten zich vanaf beide zijden van de bulb uitstrekken en twee gebieden bieden voor mechanische retentie.

Dit profiel verschilt van een pakking met dubbele bulb. Een constructie met dubbele staart heeft één afdichtingsbulb en twee bevestigingsflenzen. Een constructie met dubbele bulb heeft twee samendrukbare bulben die met elkaar zijn verbonden door een textielgedeelte.

De opstelling met dubbele staart kan handig zijn wanneer een ontwerper van apparatuur de bulb gecentreerd wil hebben tussen twee vasthoudende oppervlakken, bevestiging aan beide zijden van de afdichtingslijn vereist, of de montagebelasting over een breder gebied wil verdelen.

BSTFLEX produceert maatwerk kikkervisjespakkingen en kikkervisjesafdichtingen voor hoge temperaturen met behulp van verschillende hoesstoffen, interne kernen, bulbafmetingen en configuraties van montage-staarten voor industriële ovens, ovens, ovens, toegangsbekledingen en OEM-thermische apparatuur.

Wat is een kikkervisjespakking met dubbele staart?

Een standaard kikkervisjespakking met enkele staart heeft normaal gesproken één bulb en één platte staart die zich vanaf één kant van het profiel uitstrekt.

Een profiel met dubbele staart plaatst de bulb tussen twee bevestigingsgedeelten:

Profielsectie	Primaire functie
Centrale bulb	Drukt tegen het pasoppervlak aan en vormt de primaire afdichtingszone.
Eerste staart	Biedt een montagegebied aan één kant van de bulb.
Tweede staart	Biedt een extra montagegebied aan de tegenoverliggende kant.
Buitenhoes	Omsluit de kern en vormt het blootgestelde textieloppervlak.
Interne kern	Regelt de ondersteuning, compressie en herstel van de bal.

De twee staarten kunnen even breed zijn, of ze kunnen met verschillende afmetingen worden vervaardigd wanneer de montageopstelling asymmetrisch is.

Dubbele staart is niet hetzelfde als dubbele bal

Kenmerk	Kikkervisdichting met dubbele staart	Dubbele Kikkervisdichting met bal
Aantal Afdichtingskogels	Eén	Twee
Aantal Montagevleugels	Twee	Hangt af van het ontwerp
Hoofddoel	Biedt montageoppervlakken aan beide zijden van één kogel	Biedt twee afzonderlijke afdichtingscontactposities
Kritieke Afmeting	Breedte van de linkerkant, breedte van de rechterkant en locatie van de bol	Lampafstand en twee geïnstalleerde afdichtingsopeningen
Typische Vraag over Tekeningen	Hoe worden beide staarten vastgehouden?	Waar maken beide lampen contact met de apparatuur?

Raadpleeg voor de selectie van het dubbele buisprofiel de Ontwerpdocument voor dubbele bolvormige kikkervisje pakkingband.

Waarom twee montagestaartjes gebruiken?

Een tweede staartje moet een welbepaald montage- of ontwerpdoel dienen. Het mag niet uitsluitend worden toegevoegd om de pakking breder of zwaarder te laten lijken.

Een constructie met dubbele staart kan worden overwogen wanneer:

De balg gecentreerd moet blijven tussen twee opsluitplaten
De apparatuur bevestingsmiddelen gebruikt aan beide zijden van de afdichtingslijn
De montagelast over beide zijden moet worden verdeeld
Het ontwerp een symmetrisch pakkingprofiel vereist
Eén staart alleen geen voldoende montageoppervlak kan bieden
De pakking is geïnstalleerd tussen twee structurele oppervlakken
Het profiel bestand moet zijn tegen rollen of laterale beweging
De OEM-tekening al twee montageflenzen voorschrijft

Twee staarten produceren niet automatisch een betere afdichting. De primaire afdichtingswerking vindt nog steeds plaats in de balg. De staarten positioneren en fixeren de pakking, maar mogen niet verhinderen dat de balg correct wordt samengedrukt.

Veelvoorkomende montageopstellingen met dubbele staart

Tweezijdige bevestigingsplaten

Elke staart kan onder een afzonderlijke bevestigingsplaat worden geplaatst. Deze opstelling kan helpen de lamp gecentreerd te houden en de laterale beweging te verminderen.

De tekening moet het volgende definiëren:

Breedte van de bevestigingsplaat
Afstand tussen de bevestigingsplaten
Afstand tussen bevestepingsmiddelen
Staartingrijping onder elke plaat
Speling tussen de platen en de lamp
Afwerking van de plaatrand

De plaatranden mogen niet in de hoes snijden of de normale beweging van de lamp beperken.

Enkele brede bevestigingsplaat

Een enkele plaat kan soms beide staarten overspannen terwijl de lamp zichtbaar blijft door een centrale opening of gevormde speling.

Deze configuratie vereist zorgvuldige dimensionale controle. De bevestigingsplaat moet de staarten vastzetten zonder direct op de lamp te drukken, tenzij de apparatuur speciaal voor dat contact is ontworpen.

Bouten, schroeven of klinknagels door beide staarten

De twee staarten kunnen direct aan de ondersteunende structuur worden bevestigd.

Waar gaten vereist zijn, specificeer:

Gatdiameter
Gatafstand
Afstand tot de lamp
Afstand vanaf de staartrand
Of gaten worden geleverd door BSTFLEX of worden gemaakt tijdens de installatie
Of zeilogen of andere versteviging vereist zijn

Bevestigingsmiddelen die te dicht bij de neus worden geplaatst, kunnen de compressie verstoren of de kern beschadigen.

Kanaal- of Sleufmontage

Eén of beide staarten kunnen in een gevormd kanaal of sleuf schuiven.

Geef voor kanaalmontage het volgende op:

Kanaalbreedte
Kanaaldiepte
Invoeringsspeling
Staartdikte
Vereiste inleglengte
Methode die wordt gebruikt om te voorkomen dat de pakking uit het kanaal schuift

Geef beide staartbreedten afzonderlijk op

Een pakking met dubbele staart mag niet worden gespecificeerd met slechts één algemene "staartbreedte".

De dwarsdoorsnedetekening moet het volgende tonen:

Breedte linkerstaart
Breedte rechterstaart
Dikte linkerstaart
Dikte rechterstaart
Neushoogte
Neusbreedte
Totale profielbreedte
Steeklocaties
Neusaslijn
Sluitrichting

Zelfs wanneer beide staarten gelijk moeten zijn, moeten ze onafhankelijk van elkaar worden bemaat op de goedgekeurde tekening.

Maatvoering	Aanbevolen definitie
Neushoogte	Vrije buitenhoogte gemeten in de beoogde compressierichting
Neusbreedte	Vrije buitenbreedte over de neus
Linkerstaartbreedte	Afstand van de gedefinieerde neusreferentie tot de linker buitenstaartrand
Rechterstaartbreedte	Afstand van de gedefinieerde neusreferentie tot de rechter buitenstaartrand
Totale breedte	Totale buitenbreedte van de complete dwarsdoorsnede
Staafdikte	Dikte van het afgewerkte textiel binnen elk montagegebied
Aslijn van de balg	Referentielijn door het midden van de afdichtingsbalg

Symmetrische versus asymmetrische dubbele staartprofielen

Symmetrische dubbele staart

Een symmetrisch profiel heeft twee staarten van gelijke of nominaal gelijke afmetingen.

Deze constructie kan de oriëntatie vereenvoudigen wanneer beide zijden dezelfde bevestigingsinrichting gebruiken. De tekening moet nog steeds de hete zijde en installatierichting aangeven als de afdekking, coating of stiksels niet symmetrisch zijn.

Asymmetrische dubbele staart

Een asymmetrisch profiel heeft staarten met verschillende breedten, dikten of montagereis functies.

Bijvoorbeeld:

De ene staart kan onder een brede Bevestigingsstrip passen
De andere staart kan in een smal kanaal passen
De ene staart kan bevestigingsgaten bevatten
De tegenoverliggende staart kan voornamelijk als stabiliserende flens dienen
De ene kant vereist mogelijk meer speling ten opzichte van de balg

Geef bij een asymmetrisch ontwerp duidelijk de oriëntatie links/rechts, binnen/buiten of hete zijde/koude zijde aan.

Balgpositie is een kritieke OEM-afmeting

De pakking kan de juiste totale breedte hebben en toch niet uitlijnen met het beoogde afdichtingspad.

De tekening moet de balg lokaliseren ten opzichte van:

De bevestigingsplaten
De aslijn van de bevestigingsmiddelen
De opening van de apparatuur
Het contactoppervlak van de deur
De rand aan de hete zijde
De rand aan de koude zijde
Het montagereferentievlak

Meet bij vervangingswerkzaamheden de contactlijn van de apparatuur in plaats van ervan uit te gaan dat de oude balg in zijn oorspronkelijke positie blijft.

Klem de balg niet vast met de montagestaarten

Het bevestigingssysteem moet de staarten vastzetten terwijl de balg vrij blijft om zijn afdichtingsfunctie uit te voeren.

Veelvoorkomende installatieproblemen zijn onder andere:

Bevestigingsplaten die tegen de balg drukken
Bevestigingsmiddelen die door de kern gaan
Staartmateriaal dat onder de balg vouwt
Plaatranden die de stoffen bekleding snijden
Onvoldoende speling voor balgcompressie
Staarten die de balg wegtrekken van de contactlijn
Ongelijke montagelast die het profiel verdraait

Een prototype-installatie moet bevestigen dat het aandraaien van de bevestigingsmiddelen de beoogde balgpositie niet verandert of de balg vooraf belast voordat de deur sluit.

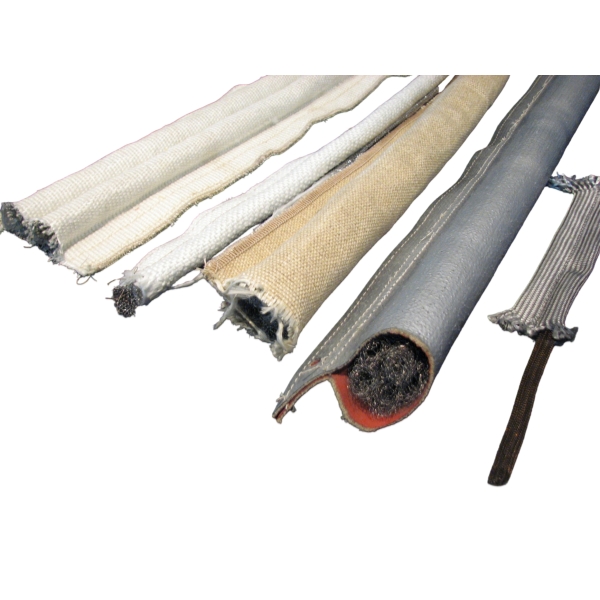

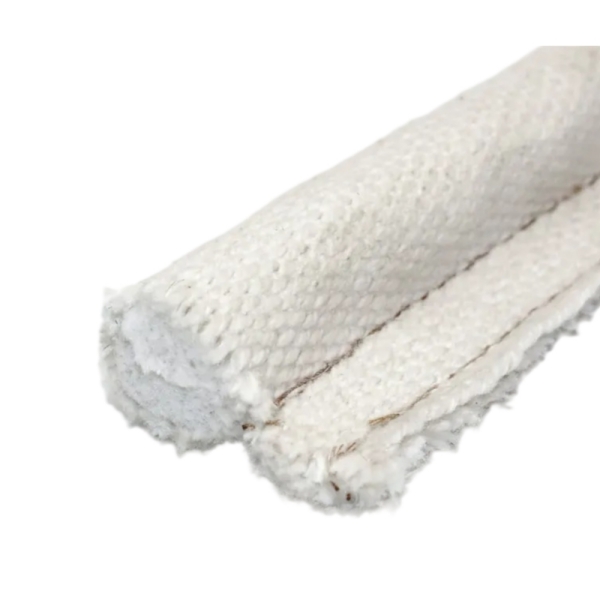

Bekledingsmaterialen voor kikkervisjepakkingen met dubbele staart

De dubbele staartgeometrie kan worden vervaardigd met behulp van verschillende textielbekledingen. De materiaalkeuze moet gebaseerd zijn op de temperatuur en blootstelling op de plaats van de pakking in plaats van alleen op de naam van de apparatuur.

Glasvezelbekleding

Glasvezel kan worden overwogen voor industriële oven deuren, toegangspanelen en andere thermische apparatuur waar de geverifieerde bedrijfsomstandigheden geschikt zijn voor de volledige glasvezelconstructie.

Bestaande BSTFLEX glasvezelconstructies omvatten:

Deze pagina's bieden referenties voor bekleding en kern. Het profiel met twee staarten vereist nog steeds een aparte aangepaste tekening.

Siliciumdoekbekleding

Siliciumdoek kan worden beoordeeld wanneer de toepassing een textielconstructie voor hogere temperaturen vereist.

Raadpleeg voor metallische interne versterking de Siliciumdoekbekleding Inconel Kern Kikkervisje Pakking .

Keramische Stofbekleding

Keramische stof kan worden overwogen voor veeleisende oven-, kil- en warmtebehandelingstoepassingen.

Raadpleeg voor een niet-metallische keramische kernreferentie de Keramische Stofbekleding Keramische Kern Kikkervisje Pakking .

Gecoate Textielbekledingen

Met siliconen gecoate, met PTFE gecoate, met vermiculiet behandelde of gealuminiseerde constructies kunnen worden beoordeeld wanneer de toepassing specifieke oppervlaktekenmerken vereist.

De coating mag niet los worden gekozen van temperatuur, flexibiliteit, chemische blootstelling en montagevereisten.

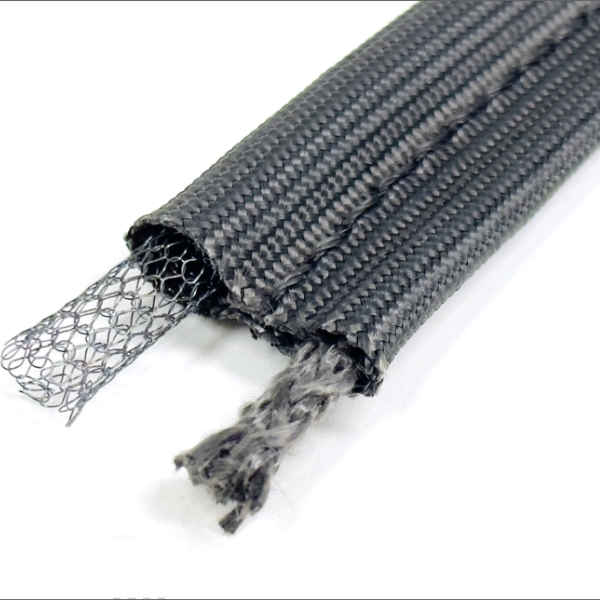

Kernopties voor een dubbele-staartprofiel

Het aantal staarten bepaalt niet het kerntype.

Beschikbare interne constructies kunnen omvatten:

Glasvezelkern
Glasvezeltouwkern
Silica-touwkern
Keramische vezelkern
Kern van roestvrij staalgaas
Holle kern van roestvrij staal
Inconel-maaskern
Toepassingsspecifieke versterkte kernen

Een profiel met een touwkern kan een op vezels gebaseerde interne structuur bieden, terwijl een metalen gaaskern een andere combinatie van versterking en compressiegedrag biedt.

Raadpleeg voor terminologie en maatselectie van touwkernen de Tadpole Gasket Rope Selection Guide .

Compressie van dubbele-staartpakking

De twee staarten creëren niet de primaire compressieafdichting. De compressie wordt voornamelijk geregeld door de balg en de interne kern.

Als de vrije balghoogte en de geïnstalleerde hoogte bekend zijn, kan de nominale maatcompressie als volgt worden berekend:

Compressie (%) = (Vrije balghoogte - Geïnstalleerde balghoogte) / Vrije balghoogte × 100

Deze berekening bepaalt niet de sluitkracht en bevestigt ook niet dat een specifiek compressiepercentage geschikt is.

Evalueer:

Kernmateriaal
Kern dichtheid
Kogeltje grootte
Geïnstalleerde spleet
Sluitkracht
Herstel na opening
Thermische cycli
Spleetvariatie rond de apparatuur

Toepassingen voor industriële oven deuren

Een oven deurpakking met dubbele staart kan worden overwogen waar de deur of het frame montageoppervlakken biedt aan beide zijden van het afdichtingsspoor.

Mogelijke toepassingen zijn onder meer:

Batch-oven deuren
Toegangspanelen voor poedercoatovens
Inloop-oven deuren
Droogoven deksels
Uithardingsoven deuren
Inspectiepanelen voor transportbandovens
Toegangsopeningen voor warmtebehandelingsovens

Raadpleeg voor een breder scala aan materialen en vervangingsopties de Industrial Oven Door Tadpole Gasket Guide .

Toepassingen voor oven- en kiln deuren

Voor oven- en kiln deuren moeten de bekleding en kern worden geselecteerd op basis van de temperatuur en mechanische belasting bij de werkelijke afdichtingslijn.

Dubbele staarten kunnen helpen bij de bevestiging, maar ze verhogen het temperatuurbereik van het weefsel of de kern niet.

Controleer op:

Lekkage van heet gas
Stralingswarmte
Contact met vuurvaste randen
Uitzetting van het deurframe
Mechanische wrijving
Temperatuur van de bevestigingsplaat
Uitzetting van bevestigingsmiddelen

Raadpleeg de Furnace Door Tadpole Gasket Selection Guide voor overwegingen met betrekking tot bekleding en kern bij hoge temperaturen.

Toepassingen voor kanalen, kleppen en toegangspanelen

Profielen met dubbele staart kunnen ook worden overwogen voor kanalen, kleppen en verwijderbare toegangspanelen waar de apparatuur montageoppervlakken heeft aan beide zijden van een centrale afdichtingsbaan.

Definieer voor deze toepassingen:

Drukverschil
Samenstelling van het procesgas
Trilling
Paneelbeweging
Openingsfrequentie
Toelaatbare lekkage
Montagemethode

Een textielen tadpole-pakking mag niet worden omschreven als gasdicht of drukbestendig zonder passende validatie op apparatuurniveau.

Dubbele staart eindeloze lijstpakkingen

Een profiel met dubbele staart kan ook worden gefabriceerd tot een rechthoekige, vierkante, ronde of op maat gemaakte gesloten frame-assemblage.

Voor een gevormd frame moet de tekening het volgende definiëren:

Referentiepunt van de framedimensie
Bulboriëntatie
Oriëntatie van de linker- en rechterstaart
Hoekradii
Locatie van de verbinding
Besturing van profieltorsie
Borging aan alle kanten

Bekijk de gids voor eindeloze lijst-tadpole-pakkingen voor specificaties van frames, hoeken en verbindingen.

Vervangende tadpole-pakkingen met dubbele staart

Een oude pakking met dubbele staart kan uitgerekt, samengedrukt of gescheurd zijn. Neem de versleten afmetingen niet over zonder ook de apparatuur op te meten.

Leg vast:

Vrije hoogte van de bulb waar deze kan worden vastgesteld
Bulbbreedte
Breedte linkerstaart
Breedte rechterstaart
Totale profielbreedte
Staartdikten
Kernconstructie
Mantelmateriaal
Gesloten apparatuuropening
Posities van de klemplaten
Afstand tussen bevestigingsmiddelen
Totale pakkingroute

Gebruik de meetgids voor het vervangen van tadpole-pakkingen om het oude monster en de afmetingen van de apparatuur te documenteren.

OEM-ontwikkelingsproces

BSTFLEX ondersteunt op tekeningen gebaseerde maatwerkontwikkeling via zijnMaatwerk productie van kikkervisjepakkingenservice.

Een typisch dubbelstaart-ontwikkelingsproces omvat:

Toepassing en temperatuurbeoordeling
Beoordeling van de dwarsdoorsnede van de apparatuur
Bevestiging van de lampopstelling
Bevestiging van de afmetingen aan de linker- en rechterachterzijde
Beoordeling van montage- en bevestigingssysteem
Selectie van afdekking en kern
Prototypenproductie
Evaluatie van pasvorm en compressie bij de klant
Goedkeuring van tekening of monster
Productielevering

Inspectiechecklist voor prototypes

Inspectie-item	Acceptatievraag
Afmetingen van de balg	Komen de hoogte en breedte van de onbelaste balg overeen met de goedgekeurde tekening?
Positie van de balg	Is de ballon correct gecentreerd of geplaatst ten opzichte van de staarten?
Linker staart	Past de linker staart in het bestemde vasthoudgebied?
Rechter staart	Past de rechter staart in het bestemde vasthoudgebied?
Totale breedte	Past het volledige profiel zonder interferentie?
Oriëntatie	Zijn de warme kant, koude kant en montagerichting correct?
Speling voor bevestigingsmiddelen	Vermijden gaten, platen en bevestigingsmiddelen de ballon en naaielijnen?
Compressie	Sluit de deur met behoud van nuttig balloncontact?
Profielstabiliteit	Blijft de pakking gecentreerd zonder te rollen of te draaien?
Thermische evaluatie	Blijft de volledige constructie geschikt na representatieve blootstelling?

RFQ-checklist voor een dubbelstaart-tadpole-pakking

RFQ-item	Benodigdeinformatie
Apparatuur	Industriële oven, smeltoven, oven, kanaal, klep, paneel of andere toepassing
Bulb	Hoogte, breedte, vorm en positie
Linkerlip	Breedte, dikte en bevestigingsmethode
Rechterlip	Breedte, dikte en bevestigingsmethode
Totale breedte	Totale breedte van de doorsnede
Bedekking	Glasvezel, silica, keramiek, gecoat textiel of onbekend
Kern	Vezel, touw, keramiek, roestvrij staal, hol gaas, Inconel of onbekend
Montage	Borgplaten, bouten, schroeven, klinknagels, clips, sleuven of kanalen
Geïnstalleerde spleet	Minimale en maximale gesloten spleet bij de contactlijn van de bulb
Temperatuur	Continue en piektemperatuur op de locatie van de pakking
Lengte	Snijlengte, afmetingen van het frame of volledige afdichtingsroute
Hoeveelheid	Prototypelandingshoeveelheid en verwacht productievolume
Referentie	Doorsnedetekening, apparatuurtekening, foto's of fysiek monster

Veelgestelde vragen

Wat is een kikkervisjepakking met dubbele lip?

Dit is een bulb-en-lip-pakking met één samendrukbare afdichtingsbulb en twee platte montagelippen die zich uitstrekken vanaf tegenover elkaar liggende kanten van de bulb.

Is een pakking met dubbele lip hetzelfde als een pakking met dubbele bulb?

Nee. Een pakking met dubbele lip heeft één bulb en twee montagelippen. Een pakking met dubbele bulb heeft twee afdichtingsbulbs.

Moeten beide lippen dezelfde breedte hebben?

Nee. De lippen kunnen gelijk zijn of worden vervaardigd met verschillende afmetingen volgens de montageopstelling. Beide breedten moeten afzonderlijk op de tekening worden weergegeven.

Kunnen beide lippen montagegaten bevatten?

Ja, wanneer het ontwerp van de apparatuur gaten vereist. Gatdiameter, tussenruimte, randafstand en relatie tot de bulb moeten vóór de productie worden gedefinieerd.

Kan een pakking met dubbele lip worden vervaardigd als een eindloos frame?

Ja. Een profiel met dubbele lip kan worden vervaardigd tot een rechthoekig, rond of aangepast gesloten frame, onder voorbehoud van beoordeling van materiaal, hoek, verbinding en geometrie.

Kan BSTFLEX een bestaande kikkervisjepakking met dubbele lip reproduceren?

Ja. Ontwikkeling kan beginnen op basis van een dwarsdoorsnedetekening, een fysiek monster en afmetingen van de apparatuur. Een versleten pakking moet worden aangevuld met de daadwerkelijke spleet- en inbouwmaten.

Welke kern is het beste voor een dubbele staartpakking?

Er is geen universeel beste kern. Glasvezel, touw, keramiek, roestvrij staal, hol gaas en Inconel constructies bieden verschillende compressie- en versterkingskenmerken. De keuze hangt af van de daadwerkelijke toepassing.

Vraag een aangepaste dubbele staart-kikkervisjespakking aan

BSTFLEX fabriceert dubbelstaart-kikkervisje-pakkingen, pakkingen met twee staarten en aangepaste middenbulbpakkingprofielen voor OEM- en industriële vervangingsprojecten.

Stuur de dwarsdoorsnedetekening met daarop de bulb, beide staarten, de totale breedte en de montageopstelling. Vermeld de bedrijfstemperatuur, de gesloten spleet, de vereiste lengte, de hoeveelheid en beschikbare voorbeeldinformatie.

Geef bij asymmetrische profielen de warme kant, de koude kant, de linkerstaart, de rechterstaart en de installatierichting duidelijk aan op de tekening.

Neem contact op met BSTFLEX voor een offerte voor een op maat gemaakte dubbelstaart-kikkervisje-pakking.
