Een glasvezel lasomslag kiezen voor geïnstalleerde kabels en slangen

In een werkende lascel heeft een slang of kabel zelden een vrij uiteinde dat wacht op een buisvormige huls. De connectoren zijn gemonteerd, de route is vastgeklemd en het gedeelte dat het dichtst bij de las ligt, is vaak het minst toegankelijk. Een glasvezelwikkel met opening aan de zijkant kan om die bestaande montage worden geplaatst, op voorwaarde dat de sluiting past en het beschermde gedeelte tijdens beweging bedekt blijft.

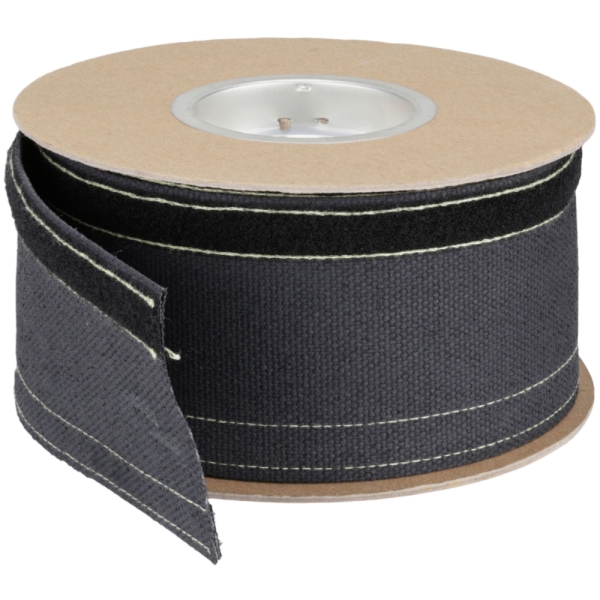

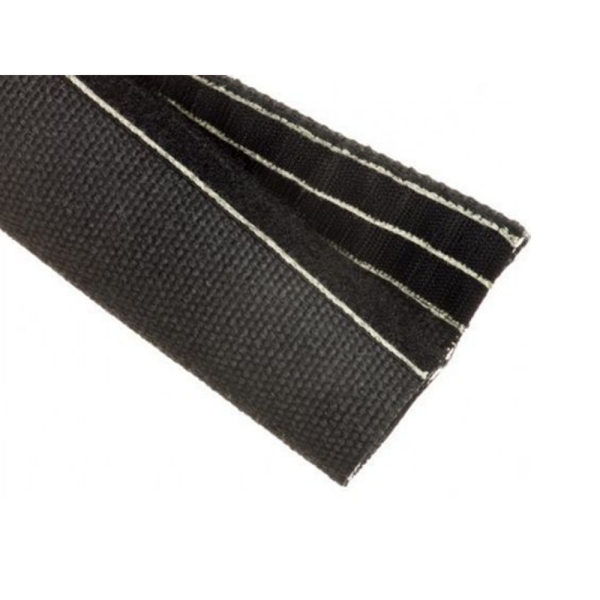

Van BSTFLEX zwart gecoate glasvezel lasmofis beschreven met een glasvezeltextielbasis, een coating voor hoge temperaturen en een klittenbandsluiting. Het product is vermeld voor het beschermen van kabels en slangen tegen lasvonken en -spetters evenals contactwear. De onderstaande controles zijn bedoeld voor het selecteren van de wikkel op de geïnstalleerde route, in plaats van aan te nemen dat een nominale diameter alleen een pasvorm vaststelt.

Breng de blootstelling in kaart voordat u een lengte kiest

Maak een foto van de slang of kabel in de normale werkpositie en nog een bij de uiterste standen van de beweging. Markeer het laspunt, de waarschijnlijke richting van vonken en lasstpatters, en elke plek waar de leiding over een steun schuurt. Identificeer beugels, verbindingen en servicepunten die toegankelijk moeten blijven. De bedekte lengte moet het geleide samenstel volgen, inclusief bochten en bewegingen, en niet simpelweg de rechte lijn tussen twee markeringen.

Controleer voor een robot of bewegend armatuur de positie van de bescherming tijdens de volledige cyclus. Een kort stuk kan verschuiven vanaf het blootgestelde punt; een langer stuk kan samenklonteren tegen een klem. Geef aan waar elk uiteinde moet eindigen en of een uiteinde verwijderbaar moet zijn voor inspectie. Houd de bescherming vrij van onderdelen die ventilatie of routinematige toegang vereisen volgens het ontwerp van de apparatuur.

Meet de gesloten pasvorm, niet alleen de slangdiameter

Meet de buitenomtrek of de maximale buitenomhulling van de gemonteerde eenheid waar de beschermhoes komt te zitten. Een bundel van twee lasleidingen en een slang is niet per se rond, dus een enkele diameter kan misleidend zijn. Let op aftakkingen, lassen, beschermende hoezen en eventuele lokale toename in grootte die onder de hoes blijven.

De productpagina vermeldt nominale maten van de hoes van 25 tot 102 mm. Vraag naar de bruikbare gesloten maat of het ombereik van de voorgestelde constructie, inclusief de sluitingsoverlap. Een nominale maat laat niet zien hoeveel van het klittenbandgebied ingeschakeld blijft rond een onregelmatige bundel. Controleer of de hoes stevig sluit zonder een slang onder de toegestane buigradius samen te knijpen of op een kabelconnector te drukken.

Plan de sluitingspositie

Dankzij de opening aan de zijkant kan de mantel worden aangebracht zonder de constructie los te koppelen. Plaats de sluiting waar deze bereikbaar is voor installatie en onderhoud en, waar de route dit toelaat, uit de buurt van de directe baan van vonken en vallende lasspatten. Controleer de hele naad na het sluiten; kieren bij bochten of aftakkingen laten de onderliggende leiding blootgesteld.

Controleer bij bewegende apparatuur of de sluiting tegen een beugel schuurt of achter een nabijgelegen rand blijft haken. Controleer de positie opnieuw aan de uiteinden van de verplaatsing. Een korte proef op de machine is informatiever dan een vlak monster, omdat de gesloten vorm en de naadpositie van de omhulling veranderen met de route.

Koppel de test aan het gevaar

Lasvonken, zwaardere spetters, hete slak, constante stralingswarmte en slijtage zijn verschillende belastingen. Geef de leverancier een beschrijving van het proces, de afstand en oriëntatie van de leiding, en de verwachte duur van het contact. De productpagina bevat temperatuurgegevens, maar een specifieke toepassing moet worden gecontroleerd aan de hand van actuele testgegevens voor het exact geleverde materiaal en de coating. Gebruik de gastemperatuur van een las of een korte vonktemperatuur niet als de continue temperatuur van de complete omhulling.

Als de leiding een hydraulische slang is, controleer dan of de beschermhoes geen schade verbergt die volgens de onderhoudsprocedure van de apparatuur moet worden geïnspecteerd. Het is een externe beschermlaag en verandert de drukklasse van de slang niet. Als contact met vloeistof of herhaaldelijk slepen wordt verwacht, identificeer dan de vloeistof en het contactoppervlak zodat het voorgestelde monster onder representatieve omstandigheden kan worden getest.

Gebruik een beschermhoes voor de leiding en een deken voor het werkgebied

Een hoes met zijopening beschermt een gedefinieerde slang- of kabelroute. Wanneer een groter werkgebied, een nabijgelegen machineoppervlak of een tijdelijke opening moet worden afgeschermd, bekijk dan de bescherming voor lassend en solderend werk producten afzonderlijk. De twee vormen zijn gericht op verschillende afdekkingsgeometrieën en moeten onafhankelijk worden gespecificeerd.

Wat u moet sturen voor een monster en offerte

• Foto's of een tekening van het geïnstalleerde traject en de volledige beweging ervan.
• Maximale diameter of omtrek van de bedekte slang of kabelbundel.
• Bedekte lengte gemeten langs het traject, plus de gewenste eindposities.
• Voorkeurspositie van de sluiting en beschikbare ruimte voor de afgewerkte beschermhoes.
• Laspromotor of lasproces, richting van vonken of spatten, temperatuurbelasting en slijtagepunten.
• Vereiste hoeveelheid, lengte per stuk, inspectiecriteria en eventuele verplichte testmethoden.

Stuur die gegevens via de productpagina voor glasvezel lasbescherhoes. Vraag om een monster in de voorgestelde gesloten maat, controleer de textiel- en coatingsamenstelling, en controleer de werking van de sluiting en de dekking op de daadwerkelijke apparatuur voordat u de bestelling goedkeurt.
