Welke informatie is nodig om een op maat gemaakte isolatiehoes voor een filter te bestellen?

Een op maat gemaakte isolatiehoes voor een filter is ontworpen om te passen op de werkelijke vorm van een industriële filterbehuizing, mandzeef, Y-zeef, patroonfiltervat of procesfiltratie-eenheid. Omdat filterbehuizingen vaak flenzen, leidingaansluitingen, meetinstrumenten, aftappen, handgrepen, beugels, klemmen en afneembare deksels bevatten, is nauwkeurige informatie vereist vóór de productie.

Hoe beter de informatie die vóór de offerte wordt verstrekt, hoe beter de uiteindelijke isolatiehoes op de apparatuur past. Correcte afmetingen helpen ook de thermische prestaties te verbeteren, installatieproblemen te verminderen en maken de hoes gemakkelijker te verwijderen en opnieuw te installeren tijdens onderhoud.

1. Basisafmetingen van de filterbehuizing

De eerste benodigde informatie is de hoofdafmeting van de filterbehuizing. Deze afmetingen stellen de fabrikant in staat om het materiaalgebruik, de isolatiebedekking, de vorm van de hoes en de productiekosten in te schatten.

2. Posities van inlaat- en uitlaatleidingen

De meeste industriële filters zijn via inlaat- en uitlaatpoorten aangesloten op procesleidingen. De isolatiehoes moet nauwkeurige openingen of splitlijnen rond deze leidingaansluitingen bevatten. Als de posities van inlaat en uitlaat niet correct worden gemeten, kan de hoes mogelijk niet op de apparatuur passen tijdens installatie.

• Diameter van de inlaatleiding
• Diameter van de uitlaatleiding
• Afstand tussen de hartlijn van de leiding en de rand van de filterbehuizing
• Leidingrichting: horizontaal, verticaal, zijmontage, topmontage of bodemmontage
• Of aangesloten leidingsecties ook isolatie nodig hebben

3. Flensmaat en boutvrijruimte

Flenzen komen vaak voor op filterbehuizingen, zeven en procesfiltratievaten. Een op maat gemaakte afneembare isolatiehoes moet voldoende ruimte bieden voor flensdikte, boutkoppen, moeren en toekomstig onderhoudswerk.

Geef de flensdiameter, flensdikte, boutcirkelpositie en elk gebied dat toegankelijk moet blijven op. Voor filters die vaak worden geopend, kan de hoes worden ontworpen met een apart flensgedeelte of een gesplitste constructie om het verwijderen te vergemakkelijken.

4. Posities van meetinstrumenten, aftappen, ontluchting, handgrepen en beugels

Kleine componenten bepalen vaak of de isolatiehoes in de praktijk bruikbaar is. Drukmeters, aftapkleppen, ontluchtingspoorten, handgrepen, hijsogen, klemmen, steunbeugels en naamplaten kunnen openingen, kleppen, verstevigde randen of toegankelijke zones nodig hebben.

• Positie van drukmeter en vereiste zichtbaarheid
• Positie van aftap- en ontluchtingsklep
• Positie van handgreep, hijsoog of klemband
• Positie van steunbeugel of montagevoet
• Positie van typeplaatje of inspectielabel
• Elk onderdeel dat open moet blijven voor bediening of inspectie

5. Bedrijfstemperatuur en beoogde oppervlaktetemperatuur

Bedrijfstemperatuur is essentieel voor het kiezen van de juiste buitenstof, isolatiekern, binnenvoering, naaigaren en bevestigingssysteem. Stoomfilters, hete-oliefilters, chemische filtratiesystemen en uitlaatgerelateerde filters kunnen verschillende materiaalsamenstellingen vereisen.

Als u een beoogde buitentemperatuur heeft, moet deze ook worden opgegeven. Sommige installaties hebben bijvoorbeeld isolatie voornamelijk nodig voor warmtebehoud, terwijl andere zich richten op personeelsbescherming en een lagere aanraaktemperatuur. Deze informatie helpt bij het bepalen van de isolatiedikte en materiaalstructuur.

6. Installatieomgeving

De installatieomgeving beïnvloedt de keuze van stofcoating, versteviging, stiksels en metalen hardware. Een filter dat binnenshuis in een schone stoomruimte is geïnstalleerd, heeft mogelijk niet dezelfde buitenlaag nodig als een filter dat buitenshuis is geïnstalleerd, nabij olienevel, chemische spatten, zoutnevel of zware mechanische slijtage.

7. Voorkeursbevestigingsmethode

Het bevestigingssysteem moet overeenkomen met de temperatuur, onderhoudsfrequentie, trillingsniveau en installatieruimte. Voor apparatuur die vaak wordt geopend, kunnen snelontgrendelingssluitingen de onderhoudstijd verkorten. Voor gebieden met hoge temperatuur of zwaar gebruik kan metalen bevestiging de voorkeur hebben.

• Klittenband voor snelle installatie en verwijdering
• Roestvrijstalen gespen voor sterkere mechanische bevestiging
• Riemen en D-ringen voor verstelbare sluiting
• Drukknoopsluitingen voor kleinere aansluitende hoezen

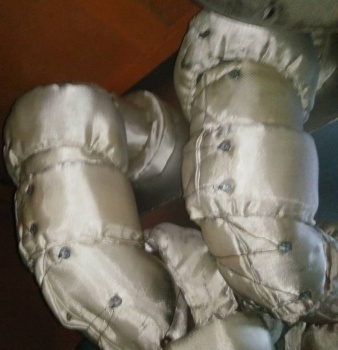

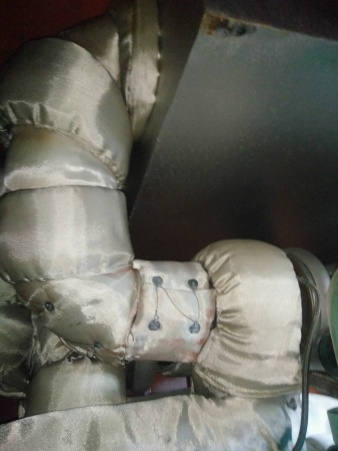

• Draadbinding voor toepassingen met hoge temperatuur of trillingsgevoelige toepassingen

8. Onderhoudsfrequentie en hoesontwerp

Voorafgaand aan de bestelling is het belangrijk te bevestigen hoe vaak het filter wordt geopend en welke onderdelen toegankelijk moeten zijn tijdens onderhoud. Een filter dat wekelijks wordt gereinigd kan een ander hoesontwerp nodig hebben dan een filter dat alleen tijdens geplande stilstanden wordt geïnspecteerd.

Voor frequent onderhoud kan de hoes in meerdere secties worden ontworpen om alleen het servicegebied bloot te leggen. Voor minder frequent onderhoud kan een eenvoudigere volledige hoes voldoende zijn. Het doel is om de isolatie effectief te houden terwijl routineonderhoud praktisch blijft.

9. Foto's, tekeningen, monsters of meetbladen

Duidelijke visuele informatie helpt ontwerpfouten te verminderen. Een technische tekening is ideaal, maar foto's met gemarkeerde afmetingen zijn ook nuttig. Voor vervangingsprojecten kan ook een oud isolatiehoesmonster als referentie worden gebruikt.

• Foto's van voor-, zij-, bovenaanzicht en aansluitpunten
• Gemarkeerde afmetingen op foto's of schetsen
• Tekeningen van apparatuur of datasheets van filterbehuizingen
• Oude hoesmonsters voor vervangingsproductie
• Ruimtebeperkingen voor installatie rond het filter

10. Hoeveelheid, etikettering en OEM-vereisten

Voor OEM-apparatuurfabrikanten, engineeringaannemers, distributeurs en onderhoudsbedrijven kan aanvullende projectinformatie vereist zijn. Dit kan onder meer bestaan uit onderdeelnummer, taglabels, verpakkingsvereisten, kleurvoorkeur, installatie-instructies en identificatie voor herhaalde bestellingen.

• Vereiste hoeveelheid voor elke maat of filtermodel
• Apparatuur-tagnummer of projectreferentienummer
• Private label of klantonderdeelnummer
• Speciale verpakkingsvereisten
• Installatierichtingsmarkering of waarschuwingslabel
• Batchproductie of eenmalige maatwerkvereiste

Aanbevolen bestellijst

Bereid vóór het aanvragen van een offerte de volgende informatie voor:

• Filtertype: mandfilter, Y-filter, patroonfilterbehuizing, stoomfilter, hete-olie filter of ander type
• Hoofddiameter en lengte van het hoofdlichaam
• Inlaat- en uitlaatpijpgrootte en -positie
• Flensmaat en boutspeling
• Posities van manometer, aftap, ontluchting, handgreep, beugel en klem
• Bedrijfstemperatuur en doeloppervlaktetemperatuur
• Binnen- of buiteninstallatieomgeving
• Vereiste isolatiedikte indien gespecificeerd
• Voorkeursbevestigingsmethode
• Foto's, tekeningen, monsters of meetblad
• Hoeveelheid en eventuele OEM-etiketterings- of verpakkingsvereisten

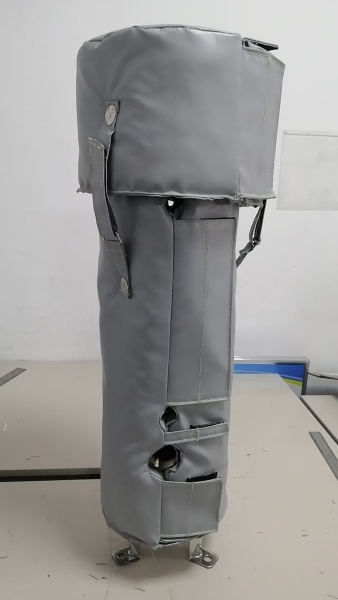

Bestel op maat gemaakte filterisolatiehoezen van BSTFLEX

BSTFLEX produceert op maat gemaakte afneembare filterisolatiehoezen voor industriële filterbehuizingen, mandfilters, Y-filters, patroonfilters, stoomsystemen, hete-oliesystemen, chemische verwerkingsapparatuur, maritieme leidingsystemen, energiecentrales en OEM-machines. Elke hoes kan worden geproduceerd volgens tekeningen, foto's, monsters of gedetailleerde veldmetingen.

Onze "Op maat gemaakte afneembare filterisolatiehoes kan worden aangepast met glasvezelstof, met silicone gecoate glasvezelstof, PTFE-gecoate glasvezelstof, aluminiumfolie-glasvezelstof, roestvrijstalen gaas, silica-isolatiemat, keramische vezelisolatiemat, roestvrijstalen gespen, klittenbandsluitingen, banden of draadbinding.

Veelgestelde vragen

Kan een filterisolatiehoes zonder tekening worden gemaakt?

Ja. Een hoes kan worden ontworpen op basis van duidelijke foto's, gemarkeerde afmetingen, meetbladen, monsters of apparaatgegevens. Een tekening is nuttig, maar niet altijd vereist.

Welke afmetingen zijn het belangrijkst voor een op maat gemaakte filterisolatiehoes?

De belangrijkste afmetingen zijn onder meer de diameter en lengte van het filterlichaam, de positie van de pijpaansluiting, flensmaat, positie van de manometer, positie van de aftap en eventuele speling voor handgreep of beugel.

Moet ik de bedrijfstemperatuur opgeven?

Ja. De bedrijfstemperatuur is nodig om de juiste stof, isolatiekern, naaigaren en bevestigingsmethode te selecteren.

Kan de hoes openingen voor meters en aftappen bevatten?

Ja. Aangepaste uitsparingen, flappen, versterkte openingen en toegankelijke servicegebieden kunnen worden toegevoegd voor manometers, aftappen, ontluchtingen, handgrepen, beugels en pijpaansluitingen.

Kan de isolatiehoes worden gemaakt voor herhaald onderhoud?

Ja. De hoes kan worden ontworpen met verwijderbare secties, snelontgrendelingsbevestigingen, banden, gespen of draadbinding om herhaald verwijderen en opnieuw installeren te ondersteunen.
