Met siliconen gecoate aramide kous: Maatvoering voor kabels en slangen

Een slang met een buitencoating moet in twee richtingen passen. De binnendiameter moet de slang of kabel kunnen omsluiten, terwijl de uiteindelijke buitendiameter vrij moet blijven van klemmen, beugels en aangrenzende componenten. Als een van beide afmetingen ontbreekt op een tekening, kan een nominale hulsmaat op zich de keuze niet bepalen.

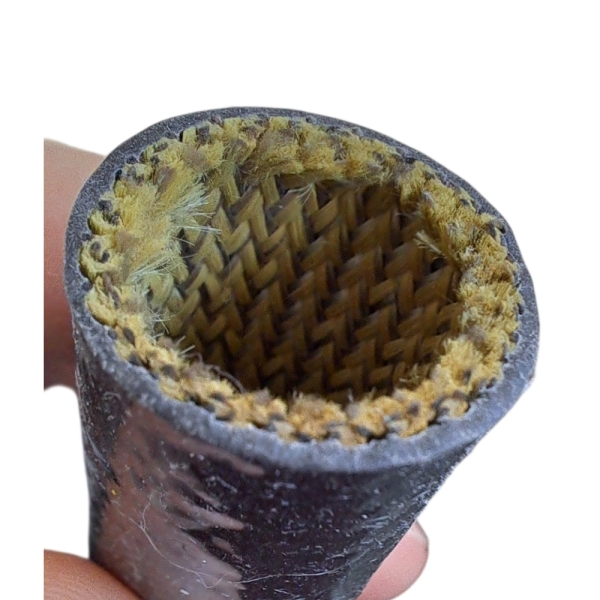

BSTFLEX's silicone coated aramid sleeve heeft een buisvormige aramide binnenzijde en een met silicone gecoate buitenzijde. Het product wordt gepresenteerd voor kabelbomen, kabels en slangen. De online beschrijving bevat geen maattabel, dus vraag om afmetingen en een monster voor de constructie waarvoor een offerte wordt aangevraagd, in plaats van aan te nemen dat de afmetingen van een andere gecoate huls van toepassing zijn.

Meet de assemblage zoals deze wordt beschermd

Meet voor een kabelboom de afgewerkte bundel na het aftapen, aftakken en eventuele buitenomhulling. Meet bij een slang over de mantel op verschillende punten, inclusief overgangen bij de eindkoppeling. Noteer de maximale buitendiameter van het gedeelte dat onder de huls blijft. Geef de productietolerantie op als de assemblage in batches wordt gemaakt; een monster aan de onderkant van die tolerantie kan een pasprobleem verbergen.

Markeer de afgedekte lengte, de bochtlocaties en de plekken waar de huls moet stoppen. Vermeld eventuele elektrische connectoren, krimpbusjes, moeren of beschermkappen waar de huls tijdens de installatie overheen moet schuiven. Het grootste element op dat traject kan veel breder zijn dan het te beschermen gedeelte.

Bepaal wanneer de huls wordt aangebracht

Als de huls wordt aangebracht voordat een aansluiting of slangkoppeling wordt gemonteerd, bepaalt de koppeling niet de doorvoeropening. Als deze aan een voltooid samenstel wordt toegevoegd, meet dan het breedste deel van de koppeling en test dit met de daadwerkelijke huls. Forceer een gecoate slang niet over een obstakel, omdat een ongecoate vlecht wel zo ver kan uitzetten. De coating en de binnenste textielsoort moeten samen worden beoordeeld.

Waar geen van beide uiteinden bereikbaar is, moet de montagerevolutie worden vastgesteld voordat de maat wordt gekozen. Een grotere buisvormige huls kan weliswaar over een eindkoppeling passen, maar los om de veel kleinere kabel of slang zitten. Het wijzigen van het installatiemoment of het kiezen van een andere constructie voor een bestaande assemblage kan een beter resultaat opleveren dan het vergroten van de nominale binnendiameter.

Zorg voor ruimte rondom de afgewerkte huls

Vraag naar de buitendiameter en wanddikte van de afgewerkte huls bij de voorgestelde binnendiameter. Vergelijk die buitenomtrek vervolgens met de smalste beugel, goot of klem langs het geïnstalleerde traject. Een ontwerp dat ruimte biedt aan de katere slang heeft mogelijk geen ruimte meer nadat een gecoate huls is toegevoegd.

Test het monster op de beoogde buigradius en door het volledige bereik van normale beweging. Let op lokaal platdrukken, ophoping tegen een klem, een huls die zich terugtrekt en zichtbaar letsel aan het silicone oppervlak. Noteer de positie van slijtplekken na een realistische hanteer- of bewegingstest. Zorg ervoor dat de keuze van de huls een slang niet dwingt tot een waarde onder de eigen gespecificeerde minimale buigradius.

Controleer de coating op de daadwerkelijke belasting

Geef aan of de huls in contact komt met een heet oppervlak, dicht bij stralingswarmte zit of hoofdzakelijk beschermt tegen wrijving. Geef de normale temperatuur en piektemperatuur op de locatie van de huls, de duur van de blootstelling en eventuele vloeistoffen die bij de assemblage of het reinigingsproces worden gebruikt. Vraag om actuele testgegevens voor de geleverde aramide- en siliconeconstructie. De temperatuurgrens van de complete kabel- of slangconstructie kan lager zijn dan die van een afzonderlijk hulsmateriaal.

Beschrijf voor een elektrische toepassing of de huls een toegevoegde beschermende hoes is over een reeds geïsoleerde kabel of onderdeel van een goedgekeurd isolatiesysteem. Als een spannings- of vlamtest vereist is, vermeld dan de methode en vraag de resultaten op voor de afgewerkte gecoate huls. De aanwezigheid van een siliconenlaag garandeert niet automatisch een specifieke elektrische classificatie.

Houd vezelconstructies gescheiden

Een met silicone gecoate glasvezelhuls gebruikt een andere basisvezel. Als de projectspecificatie om glas vraagt, bekijk dan silicone rubber coated fiberglass sleeving op zijn eigen merites. De specificaties op het gebied van afmetingen, thermische eigenschappen en elektriciteit mogen niet zomaar worden overgenomen in een inkoopspecificatie voor een aramide huls alleen omdat beide een siliconen buitenzijde hebben.

Een korte specificatie voor een monsterverzoek

• Maximale buitendiameter en toegestane tolerantie van de afgewerkte slang- of kabelbundel.
• Grootste fitting of connector langs het installatietraject.
• Vereiste beschermde lengte, locatie van het snijvlak en montagestadium.
• Minimale vrije ruimte door beugels en de werkende buigradius.
• Warmtebron, bedrijfstemperatuur en piektemperatuur bij blootstelling, en contact met vloeistoffen.
• Vereiste tests en hoe het gemonteerde monster wordt geaccepteerd.

Stuur die tekening en het monsterverzoek via de silicone coated aramid sleeve product page. Vraag de leverancier om de tolerantie van de binnendiameter, de buitendiameter, de details van de coating en de relevante testgegevens op de offerte te vermelden. Pas en inspecteer een monster op de daadwerkelijke assemblage voordat een productiesnijlengte wordt goedgekeurd.
