Glasvezel-laddertape voor oven- en kacheldeuren: boutgat-afstand en installatie

Een vervangende oven-deurtape kan overeenkomen met de breedte van de oude strip en toch slecht passen rond de bevestigingen. De ontbrekende informatie is vaak de boutindeling, de breedte van het centrale laddergedeelte of de beschikbare dikte nadat de deur is gesloten.

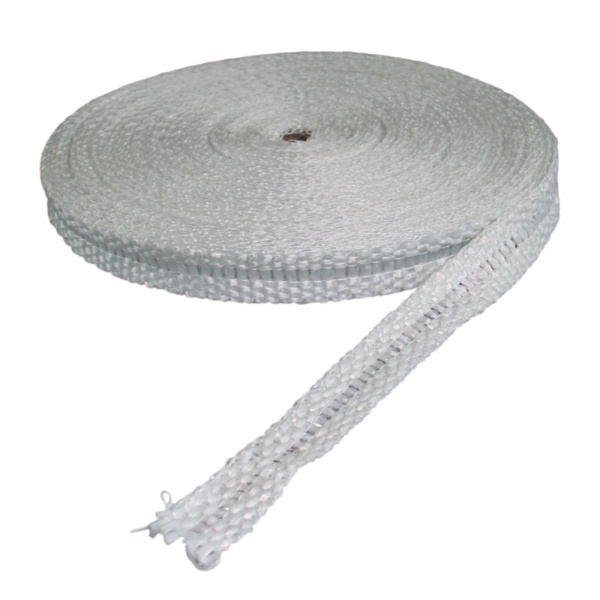

Geweven glasvezel-ladderband is een thermisch textiel waarbij geselecteerde garens in de lengterichting uit het midden zijn weggelaten om plaats te bieden aan bevestigingsbouten of schroeven.Deze constructie wordt ook wel glasvezel-drop-warp-tape of boutgat-tape genoemd. Het open weefsel helpt bij de bevestiging, maar de productnaam specificeert geen in de fabriek gestanst gatenpatroon.

BSTFLEX glasvezel-ladderband wordt geleverd voor industriële oven- en fornuisafdichtingsdetails. Gebruik de tekening van de apparatuur en een representatief monster om vast te stellen hoe de tape zal passen, worden vastgehouden en contact zal maken met het pasvlak.

Heeft ladderband een vaste boutgatafstand?

Een drop-warp-constructie definieert op zichzelf geen vaste boutsteek.Boutsteek is de afstand van hart tot hart tussen bevestigingsmiddelen op de apparatuur. Het laddergedeelte is een kenmerk van het textiel. Dit zijn afzonderlijke specificaties.

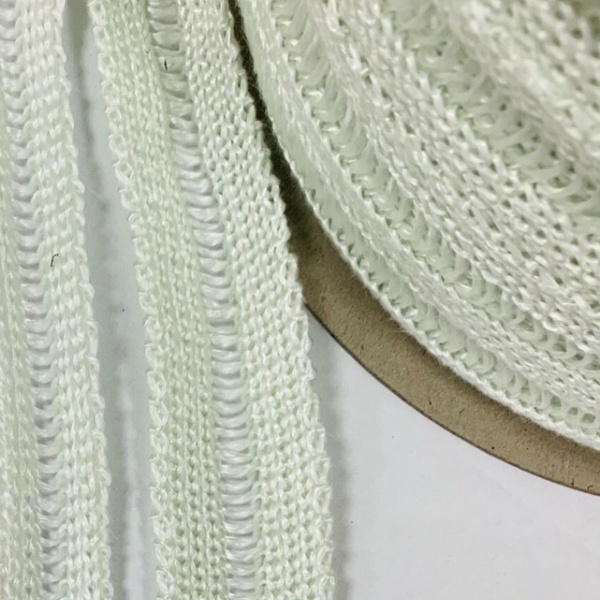

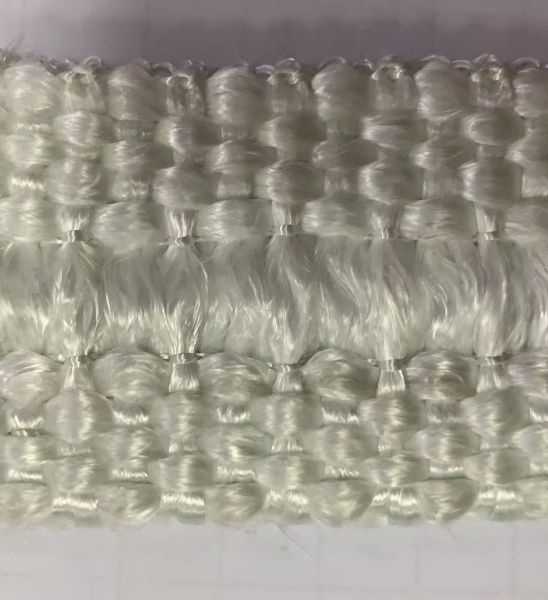

Het midden is niet noodzakelijkerwijs een onbelemmerde gleuf: dwarsgarens kunnen over het gebied blijven lopen waar garens in de lengterichting ontbreken. Interpreteer de zichtbare weefherhaling niet als een gespecificeerde afstand tussen geboorde gaten. Bevestig de werkelijke middenconstructie en de montagemethode van de fabrikant.

De bevestigingszone biedt plaats aan bevestigingsmiddelen, maar dat garandeert geen pasvorm rond elke boutdiameter, -afstand of -verzet. Waar nauwkeurig geplaatste, voorgevormde gaten vereist zijn, identificeer dit als een afzonderlijke fabricagevereiste voor beoordeling. Ga er niet vanuit dat een rol ladderband hier al aan voldoet.

Meet de bevestigingsindeling voordat u de tape selecteert

Noteer de afmetingen van de goedgekeurde tekening of van de apparatuur nadat deze veilig is gemaakt voor meting. Bepaal een nulpunt, zoals het uiteinde van een rechte bevestigingsstrip, en lokaliseer elk boutmiddelpunt vanaf dat referentiepunt. Neem de eerste en laatste bevestigingsmiddelen op, niet alleen de herhaalde afstand tussen de middelste bouten.

Een boutafstandsrecord, geen standaard tapespecificatie

Beschouw een illustratieve rechte montagestrip van 450 mm met vijf boutmiddelpunten op 25, 125, 225, 325 en 425 mm vanaf één uiteinde. De indeling heeft vier intervallen van 100 mm van hart tot hart en eindafstanden van 25 mm. Dit legt de geometrie van de apparatuur vast; het specificeert geen ladderband die wordt geleverd met voorgestanste gaten om de 100 mm.

Vermeld voor ongelijke afstanden elke middenpositie. Bepaal voor een rechthoekige deur elke zijde en de hoekovergangen. Een rechte lijn over een hoek is niet hetzelfde als de afstand langs de beoogde route van de tape.

Stem de middenopening af op het zittinggebied

Controleer het centrale laddergedeelte en de geweven zijbanden samen. Een bredere bevestigingszone is niet automatisch beter: de strip heeft nog steeds voldoende ondersteund materiaal nodig op de beoogde contactoppervlakken. Controleer of de rij bevestigingsmiddelen kan uitlijnen met het laddergedeelte terwijl de geweven delen goed op hun plaats blijven zitten.

Trek de tape niet zijwaarts en rek deze niet in de lengte uit enkel om een proefmonster de volgende bevestiging te laten bereiken. Controleer of de discrepantie voortkomt uit de tapeconstructie, een versprongen boutrij of de afmetingen van de apparatuur. Snijden in de geweven zijbanden om een bevestigingsmiddel te laten passen, moet niet als een routinematige aanpassing worden behandeld.

Beoordeel hoe het bevestigingsmateriaal op het textiel drukt. De bevestigingsconstructie moet het beoogde materiaal vasthouden in plaats van de belasting te concentreren op een niet-ondersteunde middenopening. Los dat detail op met de ontwerper van de apparatuur voordat u de tape goedkeurt.

Scheid nominale dikte van geïnstalleerde compressie

De nominale dikte van een zachte geweven tape is niet noodzakelijkerwijs de dikte in een gesloten, belaste verbinding. Spreek bij het vergelijken van monsters af hoe de dikte zal worden gemeten en identificeer de vereiste conditie: zoals geleverd, onder een opgegeven meetbelasting of geïnstalleerd in de assemblage.

Een oude strip kan helpen bij het identificeren van de route en constructie, maar de versleten of samengedrukte dikte is op zichzelf geen betrouwbare vervangingsspecificatie. Raadpleeg de originele tekening of keur een proefpassing goed wanneer de oorspronkelijke vereiste niet beschikbaar is.

Er is geen universeel compressiepercentage of aandraaimoment vastgesteld door de woorden "glasvezel-ladderband". Onderscheid ook bouten die de tape vasthouden van hardware die de deur sluit en de afdichting samendrukt. Volg de goedgekeurde belastingsvereisten van de assemblage; breng geen koppelwaarden van een tabel voor drukflenspakkingen over naar een oven-deurstrip.

Installatie: Controleer de gehele route vóór de definitieve bevestiging

Bereid de apparatuur voor en inspecteer de zittingoppervlakken

Gebruik de goedgekeurde isolatie-, koelings- en veilige-toegangsprocedure van de locatie. Zet beweegbare deuren of panelen vast voordat u eromheen werkt. Volg de relevante instructies voor materiaalbehandeling bij het verwijderen van het oude textiel en het voorbereiden van de nieuwe strip.

Inspecteer de zittingoppervlakken, tapeinden en borgringen op schade, bramen of uitlijningsfouten. Noteer defecten die een consistent contact kunnen verhinderen. Gebruik geen extra tapedikte als een niet-gecontroleerde correctie voor een vervormd frame of beschadigde sluiting.

Pas een monster droog over verschillende bevestigingsmiddelen

Begin bij het gekozen referentiepunt en controleer een representatieve lengte over verschillende bevestigingsposities voordat u de productiebatch snijdt. Neem het moeilijkste gedeelte mee, niet alleen een toegankelijk recht stuk.

Gebruik de door de leverancier goedgekeurde methode om het middengedeelte rond de bevestigingsmiddelen te plaatsen. Stop als de installatie vereist dat ondersteunende zijgarens worden doorgesneden, de tape tegen scherpe schroefdraad wordt gedwongen of wordt uitgerekt om de volgende positie te bereiken. Controleer de uitlijning, de ondersteunde breedte en de speling met de beoogde hardware op zijn plaats.

Definieer hoeken, uiteinden en verbindingen op de tekening

Een laddersectie bepaalt niet hoe de tape rond een deurhoek moet draaien. Test de werkelijke straal en controleer op ophoping, opstaande randen of een onderbroken contactpad.

Specificeer of de assemblage gebruikmaakt van afzonderlijke lengtes, een goedgekeurd hoekdetail of een andere gefabriceerde opstelling. Stompe, verstek- en overlappende verbindingen zijn niet uitwisselbaar: elk verandert de lokale geometrie. Voeg geen overlap toe enkel om een opening te verbergen als de extra opbouw verhindert dat de deur correct sluit.

Zet vast en sluit volgens de goedgekeurde procedure

Nadat de volledige route past, zet u de tape vast met de gespecificeerde hardware en montagesequentie. Controleer of de tape goed blijft zitten en dat de borgringen deze niet doorsnijden of overmatig vervormen. Sluit de deur volgens de goedgekeurde afstel- en laadprocedure en controleer vervolgens het contact rond de volledige omtrek.

Waar positionering met lijm wordt voorgesteld, moet u die optie en de temperatuurlimieten afzonderlijk bevestigen. De kleefkracht van de lijm zorgt niet voor de vereiste geïnstalleerde compressie en vervangt niet de gespecificeerde mechanische bevestiging.

Temperatuurbestendigheid bewijst geen gasdichte afdichting

Bevestig de bedrijfsklasse van de exacte glasvezelconstructie op de tapelocatie, inclusief normaal bedrijf, pieken en blootstellingsduur. De instelwaarde van de oven alleen bepaalt niet de omstandigheden bij een externe contactstrip. Neem procesdampen, reinigingsmiddelen en eventuele coating of lijm mee in de materiaalbeoordeling.

Gebruik voor een gasdichte, gecontroleerde atmosfeer of drukvaste deur het gekwalificeerde afdichtingsontwerp en de lekcriteria van de apparatuur. Er mag niet worden aangenomen dat een geweven thermische strip die functies vervult alleen omdat deze bestand is tegen de temperatuur.

Waar de bevestigde glasvezelconstructie niet voldoet aan de vereiste taak, moet u een ander materiaal overwegen in plaats van te vertrouwen op extra dikte om de servicelimiet te verhogen. BSTFLEX keramische vezelladdertape is een afzonderlijke constructie die moet worden geëvalueerd met zijn eigen vereisten voor versterking, temperatuur en hantering. Het is geen automatische vervanging.

Keur de assemblage goed vóór herhaalde levering

Spreek de acceptatiecontroles af vóór de eerste installatie. Deze kunnen bestaan uit een correcte uitlijning van bevestigingsmiddelen, behouden positie, geïnstalleerde dikte, ongehinderde deurbeweging en eventuele gespecificeerde thermische of lekprestaties. Een foto van een netjes aangebrachte strip verifieert niet elk van die vereisten.

Inspecteer na een overeengekomen bedrijfscyclus bij een veilige onderhoudsgelegenheid op beweging, beschadigde randen en veranderingen bij hoeken of verbindingen. Elke aanpassing of het opnieuw aandraaien moet de procedure van de apparatuur volgen. Noteer de geaccepteerde tapespecificatie, tekeningrevisie en installatiemethode voor volgende bestellingen.

Vraag glasvezelladdertape aan voor een industriële deurconstructie

De huidige BSTFLEX-productpagina vermeldt breedtes van 25 tot 150 mm en nominale diktes van 1,5 tot 6,0 mm. Bevestig de beschikbare combinatie en de geometrie van het middengedeelte voor uw aanvraag; deze bereiken vormen geen standaard boutsteek en garanderen niet elke combinatie van breedte en dikte.

Geef voor een offerte de tapeafmetingen, de vereiste rol- of snijlengte, hoeveelheid, boutindeling, tekening van het contactoppervlak en bedrijfsomstandigheden op. Voeg het vereiste middengedeelte, de bevestigingsmethode, de geïnstalleerde dikte en eventuele vereisten voor monstergoedkeuring toe. Voeg voor vervangende afdichtingstape voor ovendeuren of afdichtingstape voor ovenovendeuren foto's en de bestaande onderdeelreferentie toe.

Bekijk BSTFLEX glasvezelladdertape voor geboute thermische afdichtingen, vergelijk het assortiment industriële hogetemperatuur-tapes, of stuur uw deurtekening en vraag een offerte aan voor glasvezelladdertape.
