Eindeloze Fotolijst-kikkervisjespakking

Een eindeloze tadpole pakking met fotolijstprofiel is een kant-en-klare, gesloten afdichtingsconstructie die is vervaardigd om de omtrek van rechthoekige, vierkante, ronde of toepassingsspecifieke apparatuur te volgen. In plaats van alleen rechte tadpole-pakkingslingers te leveren voor snijden en verbinden op locatie, wordt het profiel vervaardigd tot een compleet frame op basis van de afmetingen en de montagerichting van de klant.

Het gesloten frame kan een OEM of onderhoudsteam helpen om de positie van de balg, de hoekgeometrie en de algehele pasvorm vóór de installatie te controleren. De woorden "eindeloos frame" definiëren echter op zichzelf niet de afmetingen, materialen, kern, hoekconstructie of verbindingslocatie.

Een complete specificatie moet de framedatum, het balgprofiel, de montagestaart, het bekleedsel, de kernconstructie, de hoekgeometrie, de compressieruimte en de bedrijfsomstandigheden identificeren.

BSTFLEX produceert op maat gemaakte tadpole-pakkingen en hogetemperatuur-tadpole-afdichtingen voor industriële ovens, smeltovens, ovens, thermische behuizingen en OEM-apparatuur. Profielen met gesloten frame kunnen worden ontwikkeld op basis van tekeningen van klanten, metingen van apparatuur of goedgekeurde monsters.

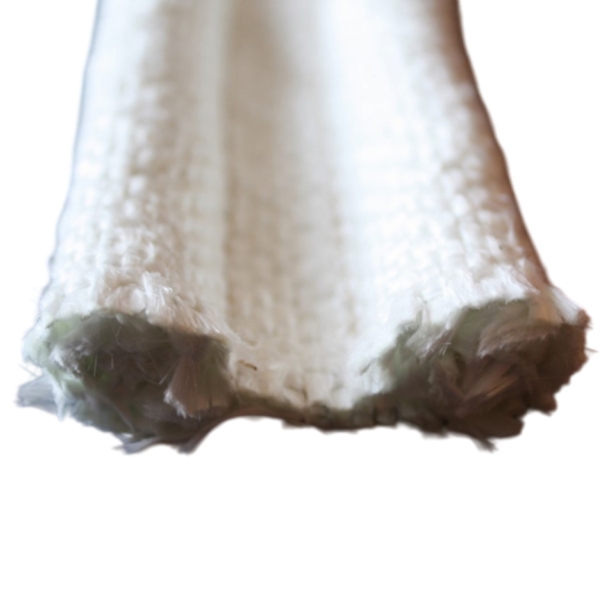

double bulb endless tadpole gasket frame

Wat is een eindeloze tadpole-pakking met fotolijstprofiel?

Een standaard lineaire tadpole-pakking wordt normaal gesproken geleverd als een rechte lengte of doorlopende rol. De installateur snijdt het materiaal en bepaalt hoe de hoeken en uiteinden samenkomen.

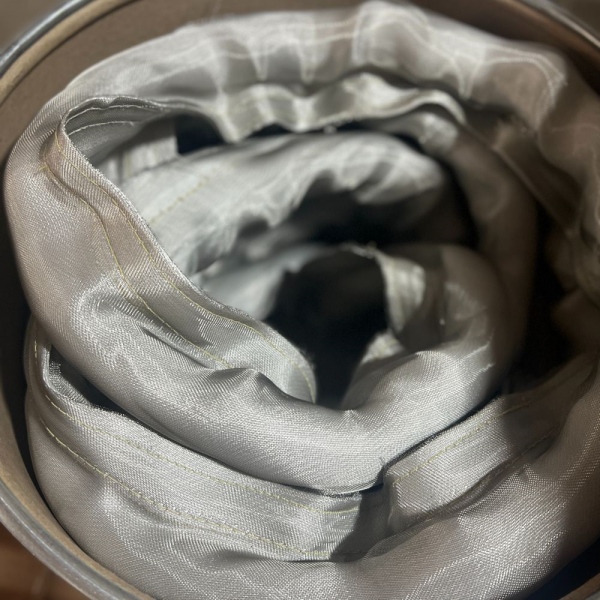

Een eindeloze pakking met fotolijstprofiel wordt geleverd als een voltooid gesloten profiel. Voor een rechthoekige samenstelling omvat deze typisch vier rechte secties en vier hoeken die zijn gerangschikt volgens de opening van de apparatuur.

Het voltooid frame kan worden geproduceerd voor:

Rechthoekige ovendeuren
Vierkante toegangsdeksels voor ovens
Deuren van thermische kamers
Inspectieopeningen van ovens
Toegangsdeksels voor boilers
Toegangsmanelen voor kanalen
Aangepaste OEM-behuizingen
Ronde, ovale of onregelmatige openingen van apparatuur

Eindeloos betekent niet per se naadloos

In deze productcategorie beschrijft "eindeloos" over het algemeen de voltooide gesloten vorm van de pakking. Dit moet niet automatisch worden geïnterpreteerd als een volledig naadloze textielconstructie.

Afhankelijk van het profiel, de materialen en de productiemethode kan het frame één of meer ontworpen sluitingspunten, genaaide verbindingen of gefabriceerde hoekovergangen bevatten.

Bevestig voor inkoopdoeleinden:

Hoe het frame wordt gesloten
Waar de sluitingsverbinding zich bevindt
Of de wel doorloopt door de verbinding
Hoe de afdekking is afgewerkt bij de verbinding
Of de verbinding zich op een recht gedeelte bevindt of in de buurt van een hoek
Of de positie van de verbinding op de tekening moet worden gecontroleerd

Omschrijf het product niet als naadloos tenzij de daadwerkelijk goedgekeurde productieconstructie die claim ondersteunt.

Eindeloos frame, ringvorm en lineaire tadpole-pakking

Configuratie	Typische vorm	Primaire specificatievereiste
Lineaire tadpole-pakking	Recht afgesneden lengte of continu materiaal	Profielafmetingen, totale lengte en verbindingsmethode op locatie
Eindeloos schilderijlijstframe	Rechthoekig of vierkant gesloten frame met gedefinieerde hoeken	Framedimensies, referentievlak, hoekconstructie en profieloriëntatie
Ringvormige tadpole-pakking	Ronde of ovale gesloten lus	Binnendiameter, buitendiameter of hartlijndiameter van de balg
Aangepast contourframe	Niet-standaard gesloten geometrie	Tekening op schaal, CAD-geometrie of geverifieerde dimensionele indeling

De termen mogen niet door elkaar worden gebruikt zonder een tekening. Een rechthoekige fotolijst en een cirkelvormige ringvorm kunnen dezelfde bekledings- en kernmaterialen gebruiken, maar vereisen andere geometrische specificaties.

Kies één referentievlak voor de framedimensie

Een framewreedte en -hoogte zijn onvolledig tenzij het meetreferentiepunt duidelijk is aangegeven.

Een "800 × 600 mm frame" kan bijvoorbeeld het volgende beschrijven:

De vrije binnenopening
De buitenrand van de pakking
De hartlijn van de balg
De binnenzijde van de balg
De buitenrand van de montageflens
De afmetingen van de apparatuurdeur in plaats van de pakkingafmetingen

Deze waarden zijn niet gelijkwaardig.

Dimensioneel referentievlak	Betekenis	Wanneer het nuttig is
Binnenopening	Vrije ruimte omsloten door het pakkingframe	Nuttig waar de pakking de apparatuuropening niet mag blokkeren
Buitenste framedimensie	Maximale buitenbreedte en -hoogte van het complete profiel	Nuttig voor het controleren van de beschikbare montageruimte en interferentie
Hartlijn van de balg	Breedte en hoogte gemeten door het hart van de afdichtingsbalg	Nuttig voor het definiëren van het afdichtingstraject en het vergelijken van de hoekgeometrie
Referentierand van de flens	Framedimensie gemeten vanaf een gedefinieerde rand van de montageflens	Nuttig wanneer de bevestigingshardware het primaire referentievlak van de apparatuur is
Contactlijndimensie	Traject dat de balg volgt waar deze contact maakt met het pasvlak	Nuttig voor het matchen van een ontworpen afdichtingsgroef van een deur of paneel

De tekening moet het geselecteerde referentievlak weergeven met pijlen en referentiepunten. Vraag de fabrikant niet om de beoogde framegrootte af te leiden van alleen de apparatuuropening.

Specificeer het tadpole-profiel los van de framegrootte

Framedimensies bepalen de algemene geometrie. De dwarsdoorsnede van de tadpole bepaalt hoe het frame afdicht en monteert.

De doorsnederaming moet het volgende bevatten:

Vrije kop hoogte
Kop breedte
Kop diameter waar de sectie rond is
Staart breedte
Staart dikte
Totale profiel breedte
Stiklocatie
Kop oriëntatie
Staart oriëntatie
Sluitrichting

Gebruik voor vervangingswerkzaamheden de Meethandleiding voor Vervanging van Tadpole Afdichtingen om de afmetingen van de kop, staart, totale breedte, geïnstalleerde spleet en omtrek te registreren.

Kop oriëntatie moet op de tekening worden aangegeven

Een afgewerkt frame kan worden geproduceerd met de kop gericht naar de binnenopening, naar de buitenomtrek of langs een andere toepassingsspecifieke contactlijn.

De staart kan zich ook uitstrekken:

Naar binnen richting de opening
Naar buiten weg van de opening
Richting de warme zijde
Richting de koude zijde
Achter een borgstrip
In een gevormd montagekanaal

Een frame met de juiste breedte en hoogte kan alsnog onbruikbaar zijn als de kop of staart in de verkeerde richting wijst.

Geef de warme zijde, koude zijde, deurzijde, framezijde en sluitrichting aan op de tekening wanneer de oriëntatie belangrijk is.

Hoekconstructie vereist afzonderlijke beoordeling

Hoeken zijn een van de hoofdredenen om een voorgevormd kaderafdichting te specificeren in plaats van alleen rechte lengtes te leveren.

Bij een hoek van 90 graden zijn het binnen- en buitenpad van het textiel van verschillende lengte. De kop en montagestaart moeten rond de hoek overgaan zonder overmatige plooivorming,rekking, twisting of verplaatsing.

De geschikte hoekconstructie hangt af van:

Kop diameter
Staart breedte
Bekledingsmateriaal
Kernmateriaal
Kerndichtheid
Binnenhoekradius
Buitenste speling
Profiel oriëntatie
Vereiste frametolerantie

Haakse hoeken

Een haakse apparatuuropening vereist niet automatisch een scherpe textielhoek zonder radius. De afdichting kan een kleine interne radius of een gefabriceerde overgang nodig hebben om vervorming te voorkomen.

De tekening moet vermelden of de apparatuur het volgende vereist:

Een visueel vierkant buitenste frame
Een gedefinieerde binnenste hoekstraal
Een gedefinieerde straal voor de hartlijn van de neus
Een in verstek gezaagde of gefabriceerde overgang
Een hoek afgestemd op een bestaand OEM-monster

Afgeronde hoeken

Een afgeronde hoek kan de heftigheid van de richtingsverandering verminderen, maar de juiste straal hangt nog steeds af van de profielmaat en de materiaalconstructie.

Geef de straalreferentie duidelijk op. Een binnenstraal, buitenstraal en straal van de hartlijn van de neus zijn verschillende afmetingen.

Hoekacceptatie

Inspecteer tijdens goedkeuring van het monster:

Continuïteit van de neus door de hoek
Positie van de neus ten opzichte van het aansluitende oppervlak
Vlakheid van de flap onder het bevestigingsbeslag
Rimpeling van de bekleding of overmatige spanning
Stikselconditie
Hoekpasvorm nadat de deur sluit

Een visueel nette hoek is niet voldoende als de neus zich verwijdert van het vereiste afdichtingstraject.

De locatie van de verbinding moet worden beheerst

Waar de fabricagemethode een sluitende verbinding vereist, moet de klant mogelijk een acceptabele verbindingszone definieerbaar maken.

De verbinding moet worden beoordeeld met betrekking tot:

Scharnierbeweging
Grendeldruk
Locatie met de hoogste temperatuur
Directe blootstelling aan heet gas
Mechanische wrijving
Onderbrekingen in de bevestigingsstrip
Inspectietoegang

Een verbinding aan de bovenkant van de ene ovendeur is mogelijk acceptabel, terwijl een ander ontwerp de verbinding op een zijdeel met lage belasting kan vereisen.

Als de locatie van de verbinding belangrijk is, geef deze dan aan op de tekening in plaats van deze te laten variëren tussen productiebatches.

Frames met enkele neus, dubbele neus en dubbele flap

Een eindloos frame beschrijft de afgewerkte omtrek. Het beperkt de pakking niet tot één dwarsdoorsnedeprofiel.

Een maatwerkframe kan worden ontwikkeld op basis van:

Tekenhaakpakking met enkele neus
Tekenhaakpakking met dubbele neus
Tekenhaakpakking met dubbele flap
Hol neusprofiel
Versterkt neusprofiel
Toepassingsspecifiek maatwerkprofiel

Voor een ontwerp met twee neuzen moeten elk neuspad en elke geïnstalleerde spleet worden gedefinieerd. Bekijk de Ontwerpgids voor tekenhaakpakkingen met dubbele neus voordat u een lineair profiel met dubbele bol omzet in een gesloten frame.

Een profiel met dubbele staart is anders dan een profiel met dubbele bol. De dwarsdoorsnede moet duidelijk laten zien of het ontwerp twee afdichtingsbollen gebruikt of één bol met twee montagestaarten.

Bekledings- en kernmaterialen voor kikkervisafdichtingen met een gesloten frame

De geometrie met gesloten frame kan worden gecombineerd met verschillende bekledings- en kernconstructies. De materiaalselectie moet worden gebaseerd op de werkelijke temperatuur, compressie, slijtage, procesblootstelling en mechanische vereisten.

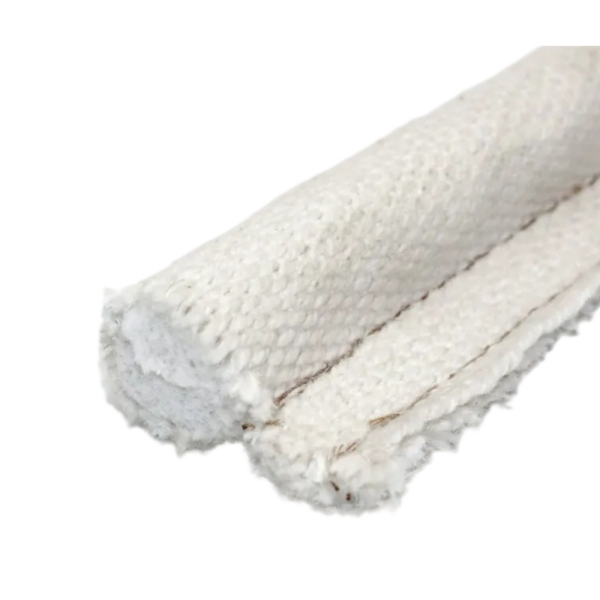

Glasvezelbekleding met glasvezelkern

Een op vezel gebaseerde constructie kan worden overwogen wanneer flexibele niet-metalen compressie vereist is en de geverifieerde bedrijfsomstandigheden geschikt zijn.

Bekijk de Kikkervisafdichting met glasvezelbekleding en glasvezelkern als materiaal- en kernreferentie.

Glasvezelbekleding met roestvrijstalen kern

Een roestvrijstalen kern biedt interne metalen ondersteuning en een andere compressierespons dan een vezelkern.

Bekijk de Kikkervisafdichting met glasvezelbekleding en roestvrijstalen kern wanneer een versterkte interne constructie vereist is.

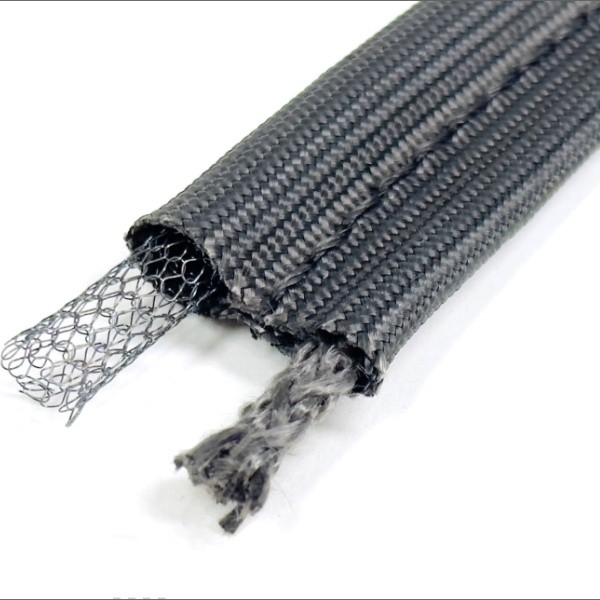

Glasvezelbekleding met holle roestvrijstalen kern

Een holle metalen kern biedt een interne structuur met een open centrum. Deze kan worden geëvalueerd wanneer de afdichting nuttige vervorming vereist binnen de beschikbare sluitkracht.

Bekijk de Kikkervisafdichting met glasvezelbekleding en holle roestvrijstalen kern .

Silicabekleding met Inconel-kern

Voor veeleisendere thermische toepassingen die een textiel voor hoge temperaturen en interne metalen ondersteuning vereisen, kan het frame worden geëvalueerd met een silica-en-Inconel-constructie.

Zie de Kikkervisafdichting met silicadoekbekleding en Inconel-kern .

Keramisch weefsel met keramische kern

Een combinatie van keramisch textiel en een keramische kern kan worden overwogen voor veeleisende thermische apparatuur die een niet-metalen interne constructie voor hoge temperaturen vereist.

Zie de Kikkervisafdichting met keramische weefselbekleding en keramische kern .

Deze productpagina's bieden materiaalreferenties. De uiteindelijke geometrie met gesloten frame, de hoeken en de verbindingsconstructie vereisen nog steeds een afzonderlijke tekening en goedkeuring.

Compressie moet rond het gehele frame worden gecontroleerd

Een rechthoekig afdichtingsframe kan verschillende geïnstalleerde spleten vertonen aan de scharnierzijde, sluitzijde, bovenkant, onderkant en hoeken.

Rapporteer de minimale en maximale gesloten spleet rond de volledige omtrek. Selecteer de bol niet uitsluitend op basis van een gemiddelde waarde.

Als de vrije bolhoogte en geïnstalleerde hoogte bekend zijn, kan de nominale maatspecifieke compressie worden berekend als:

Compressie (%) = (Vrije bolhoogte - Geïnstalleerde bolhoogte) / Vrije bolhoogte × 100

Deze berekening beschrijft alleen geometrische reductie. Het stelt niet de vereiste sluitkracht vast en bewijst niet dat de geselecteerde compressie acceptabel is voor de bekleding en kern.

Evalueer tijdens de monstergoedkeuring:

Inspanning voor het sluiten van de deur
Bolcontact aan alle vier de zijden
Compressie bij elke hoek
Herstel van de balg na opening
Vasthouden van de staart
Beweging van het frame tijdens de werking

Gebruik geen te groot frame om deur vervorming te compenseren

Een voorgevormd pakkingframe kan niet elk apparatuurprobleem oplossen.

Controleer het volgende voordat u de balgmaat vergroot of de afmetingen van het frame wijzigt:

Deuruitlijning
Staat van de scharnieren
Afstelling van de sluiting
Vlakheid van het frame
Staat van de bevestigingsstrip
Scherpe randen
Thermische vervorming
Plaatselijke lekkage van heet gas

Een grotere balg kan de sluitkracht vergroten en overmatige compressie veroorzaken op het strakste deel van het frame.

Eindeloos picture frame versus op locatie verbonden lineaire pakking

Overweging	Voorgevormd eindeloos frame	Op locatie verbonden lineaire pakking
Hoekgeometrie	Vastgesteld tijdens de productie en monstergoedkeuring	Bepaald door de installateur tijdens de installatie
Profieloriëntatie	Vast in het afgewerkte frame	Moet worden behouden tijdens het aanbrengen op locatie
Eindmaat	Geproduceerd volgens een goedgekeurde maatwerkreferentie	Hangt af van metingen op locatie, snijden en verbinden
Installatietijd	Kan snij- en hoekvormingswerk op locatie verminderen	Vereist dat de installateur de rand vormt en afwerkt
Vervangingsflexibiliteit	Apparatuurspecifieke afgewerkte samenstelling	Continue voorraad kan worden aangepast aan meerdere maten
Inkoopvereiste	Gedetailleerde frametekening en oriëntatie zijn vereist	Profielafmetingen en totale lengte kunnen voldoende zijn

De juiste keuze hangt af van het ontwerp van de apparatuur, de installatiecapaciteit, de hoeveelheid en de vereiste maatafstemming.

Vervanging van eindeloze tadpole pakkingframes

Vertrouw bij een bestaand frame niet alleen op de afmetingen van de verwijderde pakking. Het oude frame kan zijn uitgerekt, permanent samengedrukt of vervormd.

Verstrek:

Monster van bestaand frame
Monster van dwarsprofiel
Afmetingen van de opening in de apparatuur
Afmetingen van de contactlijn van de neus
Afmetingen van de bevestigingsstrip
Hoekradii
Locatie van de verbinding
Metingen van koude, gesloten spleet
Bedrijfstemperatuur
Foto's die de geïnstalleerde oriëntatie tonen

Label elke afmeting volgens de bron:

Originele OEM-tekening
Ongebruikte reservepakking
Monster van versleten pakking
Meting van de apparatuur
Geschatte of onbevestigde waarde

OEM-ontwikkelingsproces

BSTFLEX ondersteunt op tekening gebaseerde ontwikkeling via zijn Custom Tadpole Gasket Manufacturing service.

Een typische ontwikkelingsreeks kan het volgende omvatten:

Beoordeling van toepassing en temperatuur
Bevestiging van dwarsprofiel
Bevestiging van framedatum en algehele geometrie
Beoordeling van de oriëntatie van neus en staart
Selectie van mantel- en kernmateriaal
Beoordeling van hoek- en verbindingconstructie
Fabricage van prototypeframe
Evaluatie van pasvorm en compressie door de klant
Goedkeuring van tekening of monster
Batchproductie

Productie moet gebaseerd zijn op een goedgekeurde tekening, goedgekeurd monster of overeengekomen referentiemodel in plaats van op een informeel beschreven frameformaat.

Inspectie en acceptatie van prototype

Voordat u het frame goedkeurt voor productie, moet u het prototype inspecteren aan de hand van de tekening en de apparatuur.

Inspectie-item	Acceptatievraag
Frame-afmetingen	Komen de binnen-, buiten- of hartlijnafmetingen overeen met de goedgekeurde referentie?
Profieloriëntatie	Wijzen de welving en de flap aan alle vier de zijden in de juiste richting?
Hoekgeometrie	Komen de hoeken overeen met de vereiste straal en afdichtingsbaan?
Locatie van de verbinding	Bevindt de sluitingsverbinding zich in het goedgekeurde gebied en is deze correct afgewerkt?
Verdraaiing	Blijft het profiel correct georiënteerd zonder te rollen of te verdraaien?
Bekleding en stiksels	Zijn de textielbekleding, naden en stiklijnen consistent met de goedgekeurde constructie?
Montagepasvorm	Past de flap onder de bevestigingshardware zonder dat de welving verschuift?
Compressie	Sluit de deur correct met behoud van contact rondom de volledige omtrek?

Voer de toepasselijke systeemtest uit waar de apparatuur een gedefinieerde eis heeft op het gebied van lekkage, thermische efficiëntie of procesinsluiting. Alleen visueel contact bewijst geen gasdichte of drukbestendige prestatie.

Toepassingen voor eindeloze tadpole-afdichtingen met een omlijsting in de vorm van een schilderij

Maatwerk tadpole-afdichtingen met gesloten frame kunnen worden overwogen voor:

Deuren van industriële batchovens
Deuren van poedercoatovens
Toegangsdeuren van inloopovens
Deuren van warmtebehandelingsovens
Toegangspanelen van ovens
Inspectieluiken van boilers
Deuren van thermische kamers
Toegangsdeksels voor kanalen
Panelen van apparatuur voor milieubeheersing
Behuizingen voor hoge temperaturen
OEM-verwarmingsapparatuur

Raadpleeg voor de materiaalkeuze en kern van industriële ovens de Industrial Oven Door Tadpole Gasket Guide .

Offertechecklist voor een eindeloos tadpole-afdichtingsframe

Offerte-item	Vereiste informatie
Vorm van het frame	Rechthoekig, vierkant, rond, ovaal of aangepaste vorm
Referentiepunt voor afmetingen	Binnenkant, buitenkant, hartlijn van de welving, contactlijn of flapreferentie
Afmetingen van het frame	Breedte, hoogte, diameter, stralen en eventuele afwijkende geometrie
Tadpole-profiel	Bolshoogte, bolbreedte, staartbreedte, staartdikte en totale breedte
Oriëntatie	Boldirectie, staartdirectie, hete zijde en montagijde
Hoeken	Vierkant, afgerond, in verstek of aangepast aan een bestaand monster
Verbinding	Toegestane verbindingszone en eventuele speciale afwerkingsvereisten
Bekledingsmateriaal	Glasvezel, silica, keramiek, gecoat doek of ander gespecificeerd materiaal
Kern	Glasvezel, touw, keramiek, roestvrij staal, holle maaswijdte, Inconel of onbekend
Geïnstalleerde spleet	Minimale en maximale gesloten spleet rondom de omtrek
Temperatuur	Continue en piektemperatuur op de locatie van de pakking
Hoeveelheid	Prototypehoeveelheid en verwacht productievolume
Referentie	CAD-tekening, schets met afmetingen, foto's van de apparatuur of bestaand frame

Veelgestelde vragen

Is een eindloze kikkervisjepakking volledig naadloos?

Niet noodzakelijk. "Eindloos" beschrijft normaal gesproken de afgewerkte vorm in een gesloten lus. De productieconstructie kan een ontworpen sluitingsnaad of -verbinding bevatten. Bevestig het daadwerkelijke ontwerp voordat u het frame als naadloos omschrijft.

Moet ik de binnen- of buitenafmetingen van het frame specificeren?

Beide kunnen worden gebruikt als de referentie duidelijk is aangegeven. Afmetingen van het bolhart zijn ook handig. De tekening moet het meetreferentievlak tonen in plaats van een niet-gelabelde breedte en hoogte te verschaffen.

Kan een eindloos frame een dubbel bolprofiel gebruiken?

Ja, een aangepast gesloten frame kan worden ontwikkeld op basis van een dubbel bolprofiel wanneer de apparatuur twee ondersteunde contactbanen biedt. Beide bolbanen, de afstand daartussen, hoeken en geïnstalleerde spleten moeten worden gedefinieerd.

Kan BSTFLEX een bestaande fotolijstpakking reproduceren?

Ja. Een bestaand frame, profielmonster, apparatuurtekening en geïnstalleerde afmetingen kunnen worden gebruikt voor de ontwikkeling van een vervanging. Een versleten frame moet worden aangevuld met werkelijke afmetingen van de apparatuur.

Kan het frame rond of ovaal zijn?

Ja. Kikkervisjepakkingen in een gesloten lus kunnen worden ontwikkeld in rechthoekige, ronde, ovale of aangepaste contouren, afhankelijk van het profiel, materiaal, de buiggeometrie en de productiebeoordeling.

Welke materialen zijn beschikbaar?

Beschikbare constructies kunnen glasvezel-, silica-, keramische en gecoate textielbekledingen omvatten met opties voor vezel-, touw-, roestvrijstalen, holle maaswijdte-, keramische of Inconel-kernen. De uiteindelijke selectie hangt af van de complete gebruiksomgeving.

Kan het frame worden geleverd voor OEM-productie?

Ja. Na goedkeuring van monsters en tekeningen kunnen aangepaste frameprofielen worden geproduceerd voor batch- en herhalende OEM-levering.

Vraag een aangepaste eindloze fotolijst-kikkervisjepakking aan

BSTFLEX produceert eindloze fotolijst-kikkervisjepakkingen, kikkervisje-afdichtingen in een gesloten lus en op maat gevormde pakkingprofielen voor OEM-apparatuur en industriële vervangingsprojecten.

Stuur de complete frametekening samen met het dwarsdoorsnedeprofiel, de boloriëntatie, hoekgeometrie, materiaaleisen, geïnstalleerde spleet, bedrijfstemperatuur en vereiste hoeveelheid.

Voeg voor vervangingsprojecten foto's en een bestaand pakkingmonster toe indien beschikbaar, maar verstrek ook de werkelijke afmetingen van de apparatuur omdat een gebruikt frame mogelijk al is uitgerekt of permanent is samengedrukt.

Neem contact op met BSTFLEX voor een offerte op maat voor een eindeloze lijstvormige tadpole gasket.
