Fabrikant van op maat gemaakte uitzettingsvoegen van textiel voor industriële luchtkanalen.

Industriële luchtkanalen werken zelden onder identieke omstandigheden. De afmetingen van de kanalen, de gastemperatuur, de druk, de beweging, de deeltjesbelasting, de blootstelling aan chemicaliën en de opstelling van de apparatuur kunnen aanzienlijk verschillen van installatie tot installatie. Om deze reden is eenop maat gemaakte uitzettingsvoeg van textielDe keuze voor een bepaald ontwerp moet gebaseerd zijn op de daadwerkelijke operationele gegevens, in plaats van uitsluitend op de nominale kanaaldiameter.

BSTFLEX produceertop maat gemaakte niet-metalen uitzettingsvoegen van textielVoor industriële hetelucht-, uitlaat-, rookgas- en procesgasleidingen. Ronde, rechthoekige, vierkante en niet-standaard configuraties kunnen worden geproduceerd volgens klanttekeningen, bestaande voegafmetingen en projectomstandigheden.

Ons productieaanbod omvat flexibele transportbanden, meerlaagse textielconstructies, geïsoleerde verbindingen, vervangende expansievoegen en complete gefabriceerde assemblages voor OEM-apparatuur, nieuwe installaties, onderhoudsprojecten en vervangingen tijdens fabriekssluitingen.

Dilatatievoegen van textiel rondom het kanaalsysteem.

Een flexibele expansievoeg is niet zomaar een stuk hittebestendig textiel dat tussen twee flenzen is geplaatst. In een industrieel luchtkanalensysteem moet het flexibele gedeelte meebewegen met de omringende apparatuur, de benodigde beweging opvangen en tegelijkertijd een goede afdichting en thermische prestaties garanderen.

Bij het ontwerp moet mogelijk rekening worden gehouden met:

• Axiale compressie en extensie
• Horizontale en verticale laterale verplaatsing
• Hoekbeweging
• Gecombineerde multidirectionele beweging
• Thermische cyclus
• Trillingen van de apparatuur
• Positieve of negatieve kanaaldruk
• blootstelling aan hete gassen
• Vocht en chemische condensaten
• Stof, vliegas en schurende deeltjes
• Installatiefout

BSTFLEX evalueert deze omstandigheden voordat het flexibele materiaalsysteem, de geometrie, de isolatie-opstelling en de bevestigingsconstructie worden bepaald.

Mogelijkheden voor maatwerkproductie

Industriële expansievoegen hebben vaak afmetingen en operationele eisen die niet overeenkomen met een standaardartikel uit de catalogus. BSTFLEX biedt ondersteuning bij projectspecifieke productie voor zowel nieuwe apparatuur als vervangingstoepassingen.

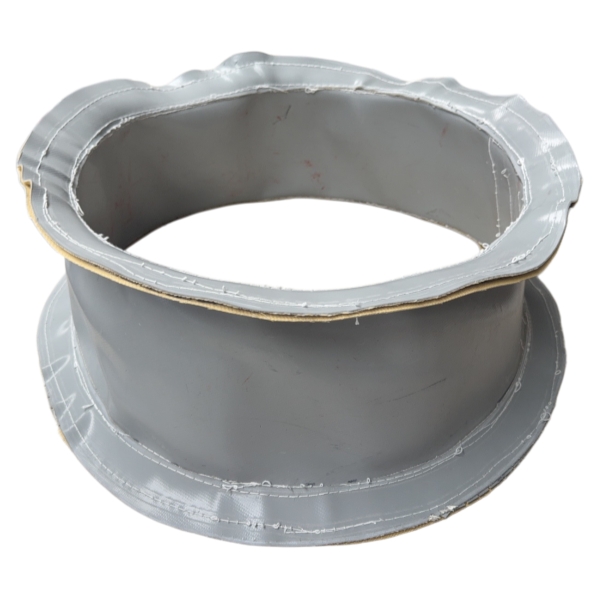

Ronde uitzettingsvoegen van textiel

Ronde uitzettingsvoegen van textiel worden vaak gebruikt in cilindrische kanalen, ventilatoraansluitingen, afvoersystemen en procesluchtleidingen.

Voor een op maat gemaakte ronde verbinding omvatten de technische gegevens doorgaans de kanaaldiameter, de inbouwmaat, de beweging, de bedrijfstemperatuur, de druk en het procesmedium. De flexibele constructie kan vervolgens worden ontwikkeld op basis van de daadwerkelijke installatie, in plaats van alleen op de diameter te vertrouwen.

Ronde uitvoeringen kunnen worden geleverd als flexibele banden of als complete systemen, afhankelijk van de bestaande leidingconfiguratie van de klant.

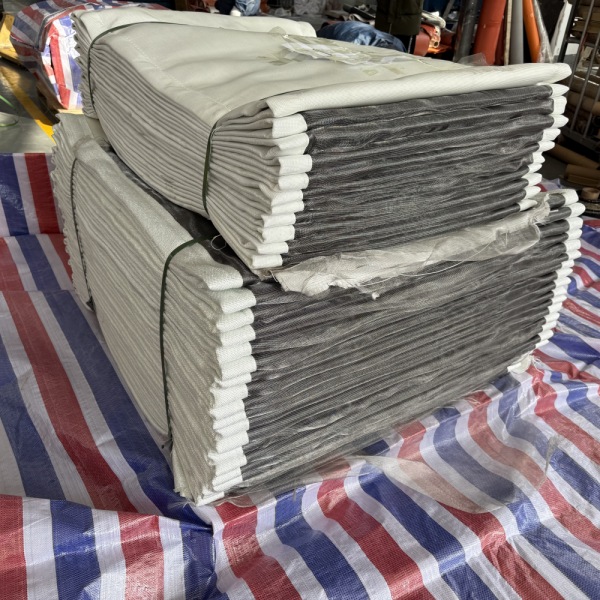

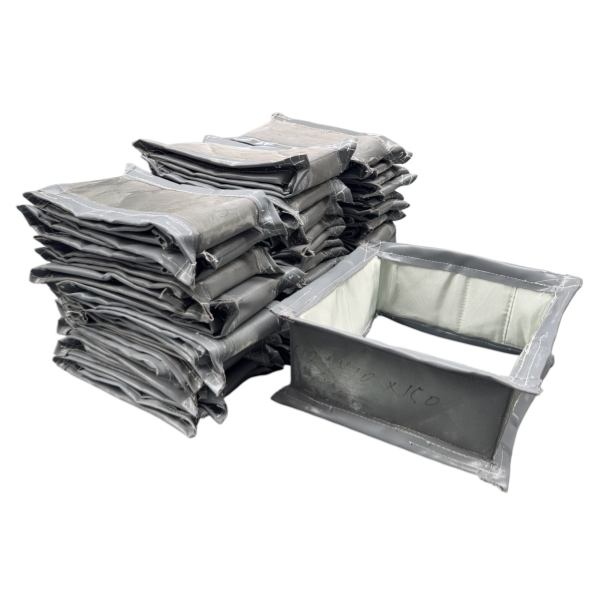

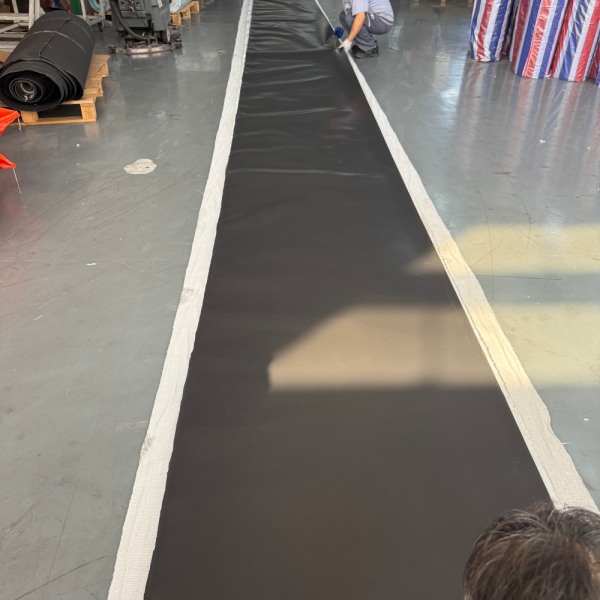

Fabricage van rechthoekige uitzettingsvoegen van textiel

Grote ketels, ovens, luchtbehandelingssystemen, energieopwekkingsapparatuur en procesinstallaties maken vaak gebruik van rechthoekige luchtkanalen.

Arechthoekige uitzettingsvoeg van textielDit vereist bijzondere aandacht voor de hoekgeometrie, omdat de vier hoeken en de rechte zijden verschillend reageren wanneer het kanaal beweegt.

Voor rechthoekige toepassingen evalueert BSTFLEX het volgende:

• Breedte en hoogte van het kanaal
• Oog-tot-oog lengte
• Horizontale zijwaartse beweging
• Verticale zijwaartse beweging
• Axiale compressie en extensie
• Hoekconstructie
• Flensafmetingen
• Configuratie van de binnenbekleding
• Gasstroomrichting
• Bedrijfsdruk

Voor een gedetailleerde technische toelichting, zie onze handleiding.Rechthoekige stoffen expansievoegen voor industriële luchtkanalen.

Materiaalsystemen voor op maat gemaakte uitzettingsvoegen van textiel

Er bestaat geen universele constructie die geschikt is voor elke industriële uitzettingsvoeg. De materiaalkeuze hangt af van de functie die elke laag binnen de complete constructie moet vervullen.

Glasvezelweefsel

Textiel van glasvezel kan in veel industriële leidingtoepassingen versterking en thermische weerstand bieden. Verschillende weefpatronen, gewichten en oppervlaktebehandelingen kunnen worden geëvalueerd op basis van de mechanische en thermische eisen van de verbinding.

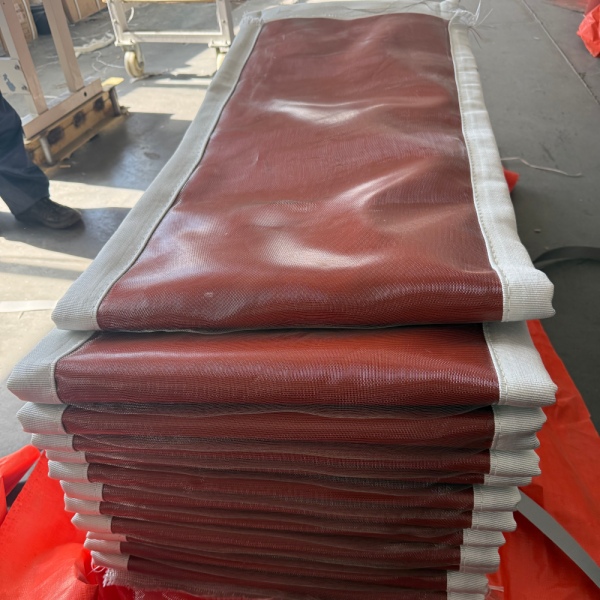

Siliconen gecoat textiel

Siliconen gecoat glasvezel kan worden overwogen wanneer flexibiliteit, weersbestendigheid en afdichtingsvermogen belangrijk zijn binnen het toepasselijke temperatuurbereik van de gekozen constructie.

PTFE-gebaseerde stof

Op PTFE gebaseerde materialen kunnen worden toegepast wanneer het flexibele element bestand moet zijn tegen agressieve procesmedia of een geschikte gasdichtende laag nodig heeft.

Silicastof

Voor thermisch veeleisende omgevingen kan silicatextiel worden beschouwd als onderdeel van een meerlaags systeem, waarbij blootstelling aan hogere temperaturen extra thermische bescherming vereist.

BSTFLEX produceert en verwerkt een breed scala aan producten.hittebestendige stoffenwaardoor het flexibele materiaalpakket kan worden beoordeeld op basis van de toepassing, in plaats van de stoffen band als een generiek onderdeel te beschouwen.

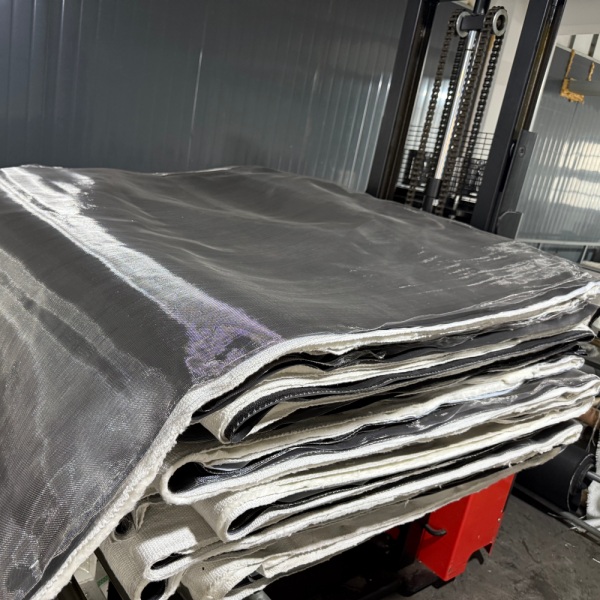

Waarom meerlaagse constructie vaak nodig is

Een veeleisende toepassing voor industriële luchtkanalen vereist mogelijk dat meerdere materialen samenwerken in plaats van dat één materiaal alle functies vervult.

Een meerlaagse uitzettingsvoeg kan zo worden ontworpen dat verschillende componenten de volgende functies vervullen:

• Gasafdichting
• Mechanische versterking
• Thermische isolatie
• Bescherming tegen hoge temperaturen
• Chemische bestendigheid
• Slijtagebescherming

De exacte lagenvolgorde moet worden bepaald door de procesomstandigheden. De maximale gastemperatuur alleen is niet voldoende om de volledige expansievoeg te specificeren.

Hittebestendige textiele uitzettingsvoegen

Voor hogetemperatuurkanaalsystemen is meer nodig dan alleen het selecteren van een materiaal met een gepubliceerde temperatuurclassificatie.

De fabrikant van de expansievoeg moet inzicht hebben in de normale bedrijfstemperatuur, maar ook in de maximale of ongunstige omstandigheden, de blootstellingsduur, de gassnelheid, de isolatieconfiguratie en de temperatuur die daadwerkelijk elke laag van het flexibele element bereikt.

In sommige toepassingen kunnen isolatielagen en interne bescherming tegen hitte de thermische belasting op de buitenste afdichtings- en verstevigingsmaterialen verminderen.

BSTFLEX kan constructies voor hoge temperaturen evalueren met behulp van combinaties van technische textielsoorten, gecoate stoffen,96% hittebestendige silicastof, isolatie- en beschermingscomponenten conform de projectvereisten.

Dilatatievoegen van textiel voor rookgaskanalen

Rookgassystemen kunnen een expansievoeg blootstellen aan een combinatie van warmte, vocht, chemische stoffen, fijnstof en continue temperatuurschommelingen.

Typische installatiepunten kunnen zijn:

• Ketelkanaal
• Luchtvoorverwarmer aansluitingen
• Aansluitingen voor ventilatoren met geforceerde trek
• Leidingwerk van een elektrostatische precipitator
• Filterhuissystemen
• Rookgasontzwavelingssystemen
• Schrobbers
• Stapelverbindingen
• Industriële afzuigkanalen

Voor deze toepassingen kunnen de gassamenstelling en de deeltjescondities net zo belangrijk zijn als de temperatuur. Een beschermende voering of andere interne bescherming kan ook nodig zijn wanneer een hoge gassnelheid of schurende deeltjes het flexibele element direct kunnen aantasten.

Positieve en negatieve drukkanaalsystemen

Bij een aanvraag voor een op maat gemaakte expansievoeg moeten de drukgegevens worden meegestuurd.

Sommige industriële luchtkanalen werken onder overdruk, terwijl systemen met geforceerde trek en afzuiging onder onderdruk kunnen werken. Deze omstandigheden beïnvloeden het gedrag van het flexibele element tijdens gebruik.

Vermeld zowel de normale bedrijfsdruk als, indien beschikbaar, de ontwerp- of maximale druk. De drukeenheid moet ook duidelijk worden aangegeven op de tekening of in de offerteaanvraag.

Beweging is een ontwerpelement, geen bijzaak.

Een van de belangrijkste redenen voor het gebruik van een expansievoeg van textiel is het vermogen om beweging op te vangen met relatief lage reactiekrachten op de aangrenzende luchtkanalen.

De bewering dat een uitzettingsvoeg "flexibel" is, is echter niet voldoende voor de productie ervan.

De offerteaanvraag moet de benodigde verplaatsing waar mogelijk numeriek definiëren:

Voor projecten waarbij de bewegingsgegevens nog niet zijn vastgesteld, moet de systeemingenieur voor luchtkanalen de verwachte thermische uitzetting en verplaatsing van apparatuur bepalen voordat de definitieve verbindingen worden gekozen.

Vervangende uitzettingsvoegen van textiel

Niet elk vervangingsproject beschikt over een originele tekening van de uitzettingsvoeg.

BSTFLEX kan de vervangingsbehoeften beoordelen aan de hand van beschikbare dimensionale en operationele gegevens. Afhankelijk van het project kan nuttige referentie-informatie het volgende omvatten:

• Bestaande foto's van uitzettingsvoegen
• Totale afmetingen van het kanaal
• Face-to-face meting
• Flensafmetingen
• Grootte en afstand van de boutgaten
• Bestaande riemafmetingen
• Bestaande liner-opstelling
• Materiaalinformatie
• Normale en maximale bedrijfstemperatuur
• Druk
• Procesmedium
• Vereiste beweging

Een fysiek voorbeeld kan ook nuttig zijn bij bepaalde vervangingsprojecten, met name wanneer de bestaande flexibele element- of bevestigingsgeometrie moeilijk te documenteren is.

Fabrikant van op maat gemaakte uitzettingsvoegen van textiel voor OEM-projecten

OEM-vereisten verschillen van die voor eenmalige onderhoudsvervangingen. Apparatuurfabrikanten kunnen eisen stellen aan herhaalbare afmetingen, gedefinieerde materiaalsamenstellingen, tekeningcontrole, verpakkingseisen en productieconsistentie bij meerdere orders.

BSTFLEX ondersteunt OEM- en projectproductie voor industriële klanten die op maat gemaakte thermische textielcomponenten en niet-metalen expansievoegen nodig hebben.

Productieondersteuning kan het volgende omvatten:

• Productie volgens klanttekeningen
• Prototypeontwikkeling
• Aanpassing op basis van voorbeelden
• Ondersteuning bij materiaalselectie
• Afmetingen en geometrie op maat
• Eigenmerk en speciale verpakkingseisen
• Herhaalde productie voor OEM-projecten

Toepassingen in industriële luchtkanalen

Op maat gemaakte expansievoegen van textiel voor luchtkanalen kunnen worden overwogen in situaties waar gasvormige media, thermische uitzetting en trillingen van apparatuur moeten worden beheerst in industriële luchtkanalen met lage druk.

Wat moet een tekening van een uitzettingsvoeg van textiel bevatten?

Een duidelijke technische tekening verkort de offertetijd en helpt onjuiste aannames tijdens de productie te voorkomen.

Voeg waar mogelijk het volgende toe:

• Diameter of breedte van het kanaal × hoogte
• Directe dimensie
• Flensbreedte en -dikte
• Diameter van het boutgat
• Afstand tussen de boutgaten
• Stroomrichting
• Binnenmaten van de voering
• Isolatie-opstelling
• Bewegingsrichting
• Geïnstalleerde oriëntatie

Voor rechthoekige verbindingen zijn vooraanzichten en zijaanzichten bijzonder nuttig. CAD-bestanden of dimensionale PDF's hebben de voorkeur voor complexe configuraties.

Technische gegevens die nodig zijn voor een offerte

Door volledige operationele gegevens te verstrekken, kan de fabrikant de expansievoeg als een technisch ontworpen onderdeel beoordelen in plaats van alleen op basis van de afmetingen een offerte uit te brengen.

Waarom zou u uw op maat gemaakte uitzettingsvoegen van textiel bij BSTFLEX bestellen?

BSTFLEX combineert technische textielverwerking met maatwerkproductie voor industriële thermische beschermingstoepassingen. Dit is met name nuttig voor uitzettingsvoegen in textiel, omdat het flexibele element zelf een cruciaal, technisch onderdeel van de constructie is.
