Twee leveranciers kunnen voor hetzelfde verzoek om materiaal voor hitteschilden van katalysatoren een offerte uitbrengen en aanzienlijk verschillende constructies aanbieden. De een stelt wellicht een dunne metalen afdekking voor die rond de katalysator is gevormd. Een ander biedt wellicht een breed paneel voor de onderzijde aan. Een derde kan isolatie tussen metalen bekledingen opnemen. Het vergelijken van die offertes op basis van alleen materiaalnaam en prijs laat de belangrijkste technische vereiste onopgelost.
Materiaal voor hitteschilden van katalysatoren vormt een externe thermische barrière tussen de hete uitlaatconstructie en nabijgelegen voertuigonderdelen. Identificeer voor de aankoop van plaatmateriaal eerst de positie van de barrière, de bevestigingsmethode en de laagopbouw. Pas dan kunnen legering, dikte en reliëfprofiel zinvol worden gespecificeerd.
Deze gids betreft metaalplaat voor thermische afscherming. Deze behandelt niet het katalysatorsubstraat, de interne steunmat of diefstalbeveiligingsplaten.
De behuizing van de katalysator en het hitteschild zijn niet hetzelfde onderdeel. De behuizing omsluit de katalysatorconstructie; een extern hitteschild beheert de hitteblootstelling daarbuiten. Walker's gids voor katalysatorconstructie onderscheidt het huis, de dempingsmat van de katalysator en de externe hitteschilden voor het huis en de pijp.
| Onderdeel | Functie in de constructie | Wat de plaatleverancier moet weten |
|---|---|---|
| Katalysatorbehuizing | Omsluit de katalysator en vormt een deel van de uitlaatbehuizing | Dit is een vraag over behuizingsmateriaal, geen specificatie voor een extern hitteschild |
| Op de uitlaat gemonteerd hitteschild | Biedt een thermische barrière dicht bij het katalysatorhuis of het aansluitende uitlaatgedeelte | Lokale vorm, bevestigingsdetails, speling en de bedrijfsomstandigheden van het schild |
| Op de carrosserie gemonteerd hitteschild voor de onderzijde | Scheidt de hittebron van de uitlaat van de vloer, tunnel of aangrenzende voertuigonderdelen | Omtrek van het paneel, bevestigingspunten aan de voertuigzijde en speling tijdens uitlaatbewegingen |
| Geïsoleerd schild met metalen bekleding | Combineert metalen lagen met een gespecificeerde isolatielaag | De volledige laagopbouw, niet alleen het zichtbare buitenmetaal |
Markeer de zijde van de hittebron en de zijde van de voertuigcarrosserie op de tekening. Voeg een constructieaanzicht toe: een platte omtrek alleen kan niet laten zien welk oppervlak naar de katalysator is gericht of hoe het afgewerkte onderdeel wordt ondersteund.
Katalytische reacties kunnen hitte vrijgeven wanneer uitlaatverontreinigingen worden omgezet. Walker beschrijft deze hittegeneratie in zijn uitleg over de werking van de katalysator. Een materiaalspecificatie die is gekopieerd van een nabijgelegen pijpschild moet daarom worden gecontroleerd aan de hand van de katalysatorinstallatie in plaats van ongewijzigd te worden geaccepteerd.
Identificeer voor ontwikkeling wat de barrière moet beschermen: een vloerpaneel, een bedradingsconnector, een vloeistofleiding of een andere constructie. Geef elk beschermd onderdeel een overeengekomen temperatuurlimiet en meetlocatie. Het doel is niet alleen om het blootgestelde oppervlak van het schild er na een test intact uit te laten zien.
Houd abnormale oververhitting van de katalysator gescheiden van de ontwikkeling van het schild. Motorstoringen, waaronder overslaan, kunnen leiden tot buitensporige katalysatortemperaturen. Een ander schild repareert de onderliggende fout niet; Walker's richtlijnen voor katalysatorstoringen benadrukt het identificeren en corrigeren van de oorzaak.
Evalueer voor een gevormde barrière dicht bij de katalysator roestvrij staal op basis van de gemeten thermische blootstelling, omgevingscondities en vormvereisten. Specificeer de kwaliteit in plaats van een offerte goed te keuren die alleen roestvrij staal vermeldt. Kwaliteitsafhankelijke oxidatiebestendigheid, sterkte bij verhoogde temperaturen en thermische uitzetting zijn gedocumenteerd in technische gegevens over hittebestendig roestvrij staal.

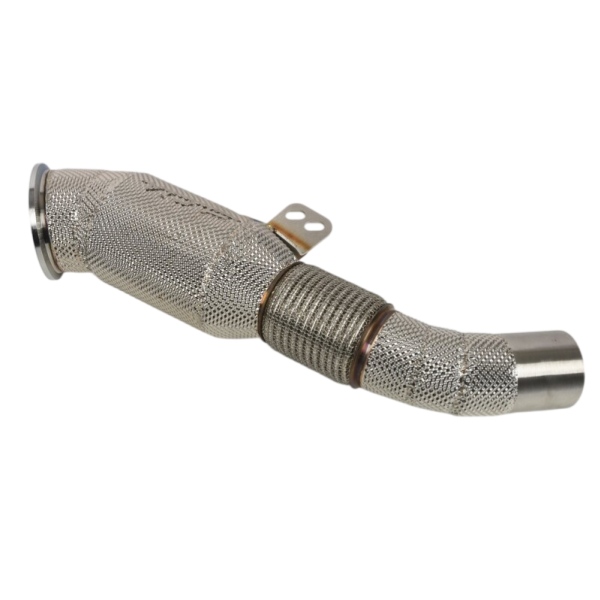

BSTFLEX thermische barrièreplaat van roestvrij staal met reliëf wordt aangeboden voor het op maat maken van hitteschilden, inclusief toepassingen voor katalysatoren. Verstrek de vereiste legering, de dikte van het basismetaal en de vormtekening zodat de voorgestelde plaat kan worden beoordeeld aan de hand van het werkelijke onderdeel.
Aluminium is een gevestigd materiaal voor hitteschilden in de automobielindustrie, maar de geschiktheid ervan moet worden beoordeeld bij de bedrijfstemperatuur van de plaat, en niet worden afgeleid van de naam van het uitlaatonderdeel. Evalueer voor een paneel dat aan de carrosserie is gemonteerd de gekozen legering en hardheid, samen met de afstand, steunen en de vereiste duurzaamheid.

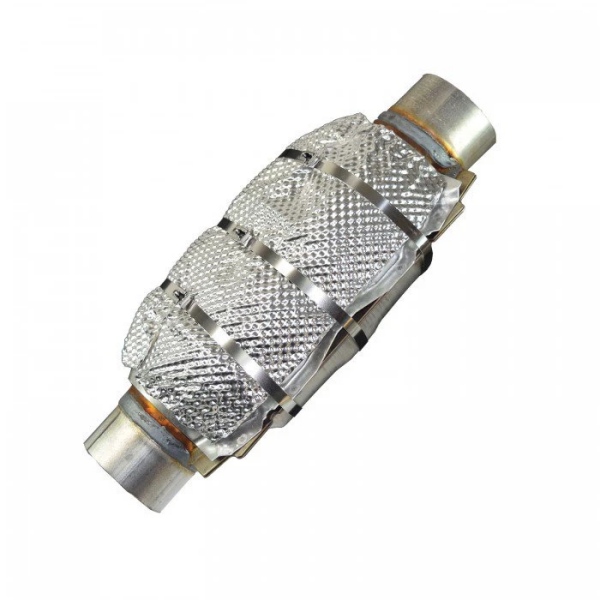

BSTFLEX materiaal voor hitteschilden van geperst aluminium is een vervormbare plaatoptie voor op maat gemaakte stralingsschermen. Een voorstel voor een hitteschild van aluminium voor een katalysator moet aangeven waar de plaat zich bevindt en of het een op zichzelf staand schild is of één laag van een groter geheel.
Legering 625 Inconel materiaal voor hitteschilden biedt een andere optie voor veeleisende uitlaatprojecten. Evalueer dit aan de hand van een gedefinieerde vereiste, zoals een vastgestelde beperking in materiaalduurzaamheid, in plaats van het als de standaard specificatie voor elke katalysator te behandelen.
De duur van de blootstelling is van belang. Gegevens over Haynes' Legering 625 beschrijft de nuttige sterkte en oxidatiebestendigheid, maar waarschuwt ook voor verbrossing na langdurige blootstelling aan verhoogde temperaturen. Een aanduiding voor een legering voor hoge temperaturen is geen goedkeuring voor onbeperkt continu gebruik.
Vervangings- en OEM-specificaties kunnen vragen om gealuminiseerd staal. Kort die beschrijving niet in tot aluminium.
Gealuminiseerd staal heeft een stalen substraat met een aluminiumhoudende coating. Cleveland-Cliffs beschrijft bijvoorbeeld zijn Gealuminiseerd Type 1 staal als staal dat door middel van onderdompeling is gecoat met een aluminium-siliciumlaag. Het is een andere materiaalconstructie dan een plaat waarvan het basismetaal aluminium is.
Dit onderscheid is van invloed op beslissingen over vervanging. Vraag bij een tekening die gecoat staal specificeert naar de vereisten voor het substraat en de coating. Geef geen blank aluminium op als equivalent op basis van een vergelijkbaar zilverachtig uiterlijk. Ga er evenmin vanuit dat elk extern schild dezelfde legering gebruikt als de katalysatorbehuizing eronder.

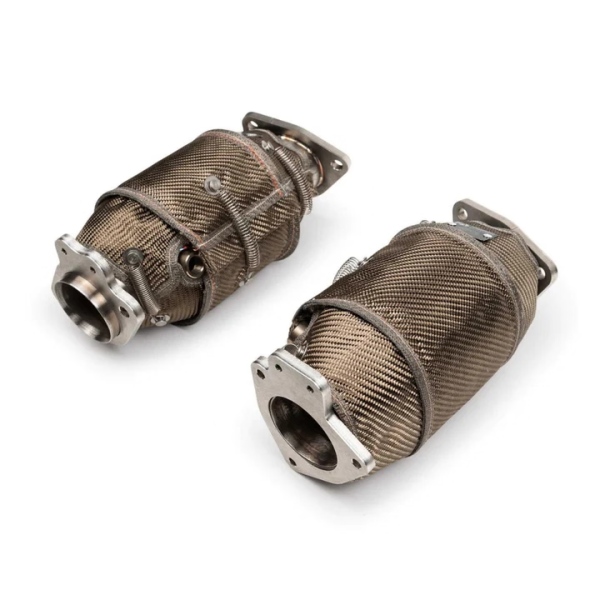

Een blanke geperste plaat en een geïsoleerd katalysatorschild zijn verschillende producten. Een aluminium buitenkant onthult niet of het onderdeel ook isolatie, een andere metaallaag of een ontworpen interne ruimte bevat.
Toon voor een aanvraag voor meerdere lagen de volgorde van de lagen van de katalysator tot de voertuigcarrosserie, hun individuele specificaties, randafwerking en bevestigingsdetails. Geef aan of de dikte verwijst naar een individuele metalen huid, de isolatie of het complete geheel.
Draag een temperatuurclassificatie of claim voor hittevermindering van een afgewerkt composietschild niet over op de metalen bekleding ervan. Vraag wat er is getest, hoe het is geïnstalleerd en waar het resultaat is gemeten.
Pas evenzo geen universeel dekkingspercentage voor katalysatoren toe op een nieuw ontwerp. Wijzigingen in dekking, isolatie en ventilatie moeten worden beoordeeld met de systeemingenieur van de katalysator of het voertuig en worden gevalideerd voor die installatie. Meer behuizing is op zichzelf geen aangetoonde verbetering.
Neem omgevingsblootstelling op in de specificatie, niet alleen het initiële thermische resultaat. Walker identificeert weginvloeden, corrosie, thermische schokken en vermoeidheid als mechanismen voor schade aan katalysatoren. Voor een programma voor schilden aan de onderzijde bieden deze nuttige uitgangspunten voor het definiëren van de toepasselijke duurzaamheidscontroles.
Beoordeel de bevestigingsmiddelen, steunringen, materiaalkoppelingen en afgewerkte randen als een geheel. Vraag of water of vuil zich kan verzamelen bij een gevouwen rand, of een montagegebied voldoende wordt ondersteund en of aangrenzende materialen een corrosiewerende maatregel vereisen. Gebruik door het project goedgekeurde oplossingen in plaats van tijdens de productie niet-gespecificeerde coatings of ringen toe te voegen.
Behandel een dunne thermische barrière niet als een beschermplaat. Als bescherming tegen stoten ook vereist is, vermeld dit dan als een afzonderlijke prestatie-eis en valideer de structuur dienovereenkomstig.
Persen hoort ook bij de beoordeling van de vormgeving. Controleer of het voorgestelde patroon compatibel blijft met flenzen, gebogen secties en bevestigingsgebieden. De bredere structurele rol wordt besproken in waarom hitteschilden voor auto's geperst metaal gebruiken; definieer voor de inkooptekening het patroon en de acceptabele gevormde toestand.
Verstuur de componenttekening en de context van de assemblage samen. Voeg voor een bestaand ontwerp de goedgekeurde materiaalspecificatie en revisie toe. Identificeer voor ontwikkelingswerk welke velden vaststaan en welke openblijven voor beoordeling door de leverancier.
| Specificatieveld | Informatie om op te nemen |
|---|---|
| Leveringsomvang | Geperste plaat, gesneden plano of gevormd onderdeel; identificeer wie elke stroomafwaartse bewerking uitvoert |
| Installatiereferentie | Locatie van de katalysator, opstelling gemonteerd op de uitlaat of op de carrosserie, en oriëntatie van de warmtebron |
| Materiaalidentificatie | Legering of kwaliteit, hardheid of leveringstoestand, en coatingspecificatie waar van toepassing |
| Afmetingen van plaat en patroon | Dikte van het basismetaal, plaatafmetingen, geperst profiel en toleranties |
| Interfacegegevens | Montage-referentiepunten, gaten, flenzen, bevestigingsmethode, aansluitende componenten en vereiste spelingen |
| Thermische vereisten | Gemeten of voorspelde omstandigheden met locaties, tijdsduur en limieten voor beschermde componenten |
| Acceptatievereisten | Toepasselijke criteria voor vormgeving, thermiek, trillingen, corrosie en inspectie |
| Inkoopvereisten | Prototypehoeveelheid, productiebehoefte, leveringsvorm en vereiste materiaaldocumentatie |
Een gebruikt monster kan de vorm verduidelijken, maar markeer eventuele vervorming, corrosie of ontbrekende bevestigingskenmerken. Maak van een beschadigde rand of een uitgerekt montagegat niet het nieuwe productiereferentiepunt zonder het beoogde ontwerp te controleren.
Spreek een vergelijkingsmethode af voordat u het productiemateriaal selecteert. Gebruik dezelfde converterbelasting, afschermingspositie, montageopstelling en meetpunten voor beschermde componenten. Als de geometrie of isolatie tussen monsters verandert, leg die wijzigingen dan vast; het resultaat is dan een vergelijking van samenstellingen, niet alleen van metalen.
Definieer wat een goedkeuring inhoudt. Nuttige criteria kunnen zijn: temperaturen van beschermde componenten, behouden speling, acceptabele vervorming en integriteit van de bevestiging na de overeengekomen blootstelling. Waar vervuiling door gebruik relevant is, moet de gespecificeerde conditionering worden opgenomen in plaats van alleen een schoon nieuw monster te evalueren.
Een uitspraak zoals 'vermindert hitte met een bepaald percentage' is onvolledig zonder de gemeten hoeveelheid. Stralingswarmteflux, stijging van de oppervlaktetemperatuur en cabineluchttemperatuur zijn geen uitwisselbare resultaten. Vraag naar de testopstelling en meetbasis voordat u een prestatieclaim gebruikt bij een inkoopbeslissing.
De constructie varieert. Roestvrij staal, gecoat staal en barrières op basis van aluminium zijn allemaal relevant voor afscherming in de buurt van de converter. Bepaal of het onderdeel zich dicht bij de converter bevindt, aan de voertuigcarrosserie is bevestigd of als een geïsoleerde samenstelling is gebouwd voordat u het materiaal selecteert. Alloy 625 kan worden geëvalueerd voor een specifiek gerechtvaardigde taak.
Nee. Thermische afscherming regelt de blootstelling aan hitte; een antidiefstalplaat is bedoeld om de toegang tot de converter te beperken. Ga er niet vanuit dat de ene functie de andere bewijst. Elke gecombineerde claim heeft zijn eigen ontwerpbewijs en validatie nodig.
Niet als een één-op-één vervanging zonder validatie. Het verwijderen van isolatie of een extra metaallaag verandert de samenstelling. Stel eerst de oorspronkelijke constructie en de vereiste prestaties aan de beschermde zijde vast.
Een foto is nuttig voor een eerste bespreking, maar een nauwkeurige productieofferte vereist afmetingen, materiaalvereisten, interfaces en leveringsomvang. Voeg een samenstellingstekening of monster toe wanneer de geïnstalleerde vorm moeilijk over te brengen is.
BSTFLEX biedt thermische barrièreplaten van geperforeerd roestvrij staal en aluminium, samen met hitteschildmateriaal van Alloy 625, voor op maat gemaakte thermische beschermingsprojecten. Gebruik de productlinks hierboven om de materiaalfamilie te identificeren en dien vervolgens de tekening en specificatie in voor beoordeling.
Geef voor een katalysatortoepassing aan of u plaatmateriaal nodig heeft voor uw eigen vormproces, gesneden blanks of een ontwikkeld onderdeel. Gevraagde kwaliteiten, hardheden, diktes, patronen en verwerkingsopties moeten worden bevestigd aan de hand van het project in plaats van ervan uit te gaan dat ze uitwisselbaar of op voorraad zijn.
Stuur BSTFLEX uw offerteaanvraag voor materiaal voor katalysatorhitteschilden met de samenstellingstekening, het vereiste materiaal of de selectiecriteria, de prototypehoeveelheid en de verwachte productiebehoefte.
